Velleman VTLAN7 User Manual
Page 48

VTLAN7
V. 01 – 30/10/2013
48
©Velleman nv
3. Nacisnąć, a następnie zwolnić przycisk testu [1].
Dioda zasilania zaświeci się na przynajmniej 5 sekund, co
oznacza, że urządzenie testuje kabel. Jeżeli dioda zasilania się
nie zaświeci, należy wymienić baterię.
5.3
Wyniki testu

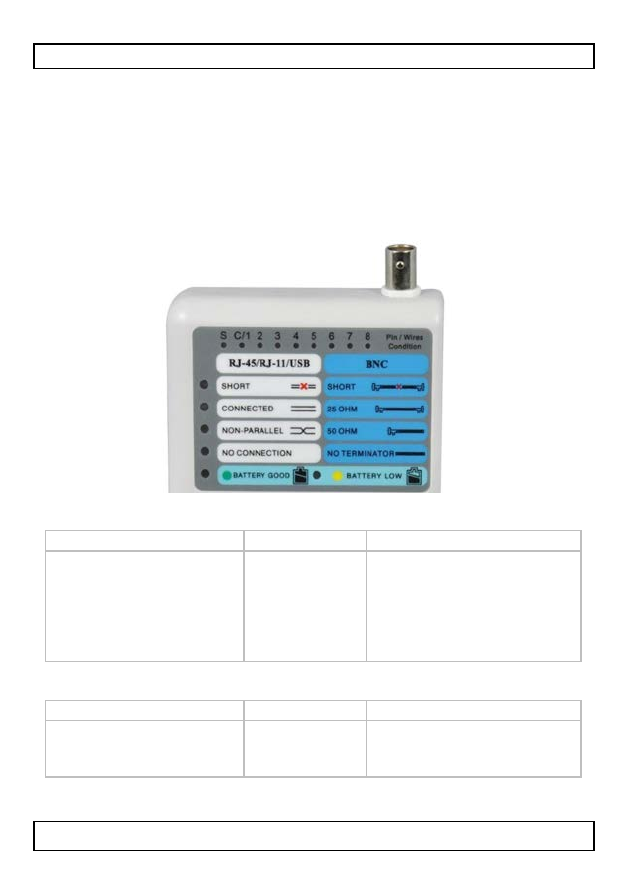

W poniższej tabeli opisano wyniki testowania (które diody się
zaświecą i ile sygnałów dźwiękowych zostanie wyemitowanych) dla
różnych typów usterek.
Dobre połącze nie
Świecące się diody
Sygnały
Uwaga
•
CONNECTED
•
Wszystkie
ponumerowane diody
2: niski -
wysoki
Diody ponumerowane nie
oznaczają istnienia
dobrego połączenia –
sygnalizują jedynie
istnienie połączenia w
ogóle.
Obwód otwarty
Świecące się diody
Sygnały
Uwaga
•
CONNECTED
•
Właściwe połączenia
2: niski -
wysoki
Diody odpowiadające
połączeniom przerwanym
nie zapalą się.
