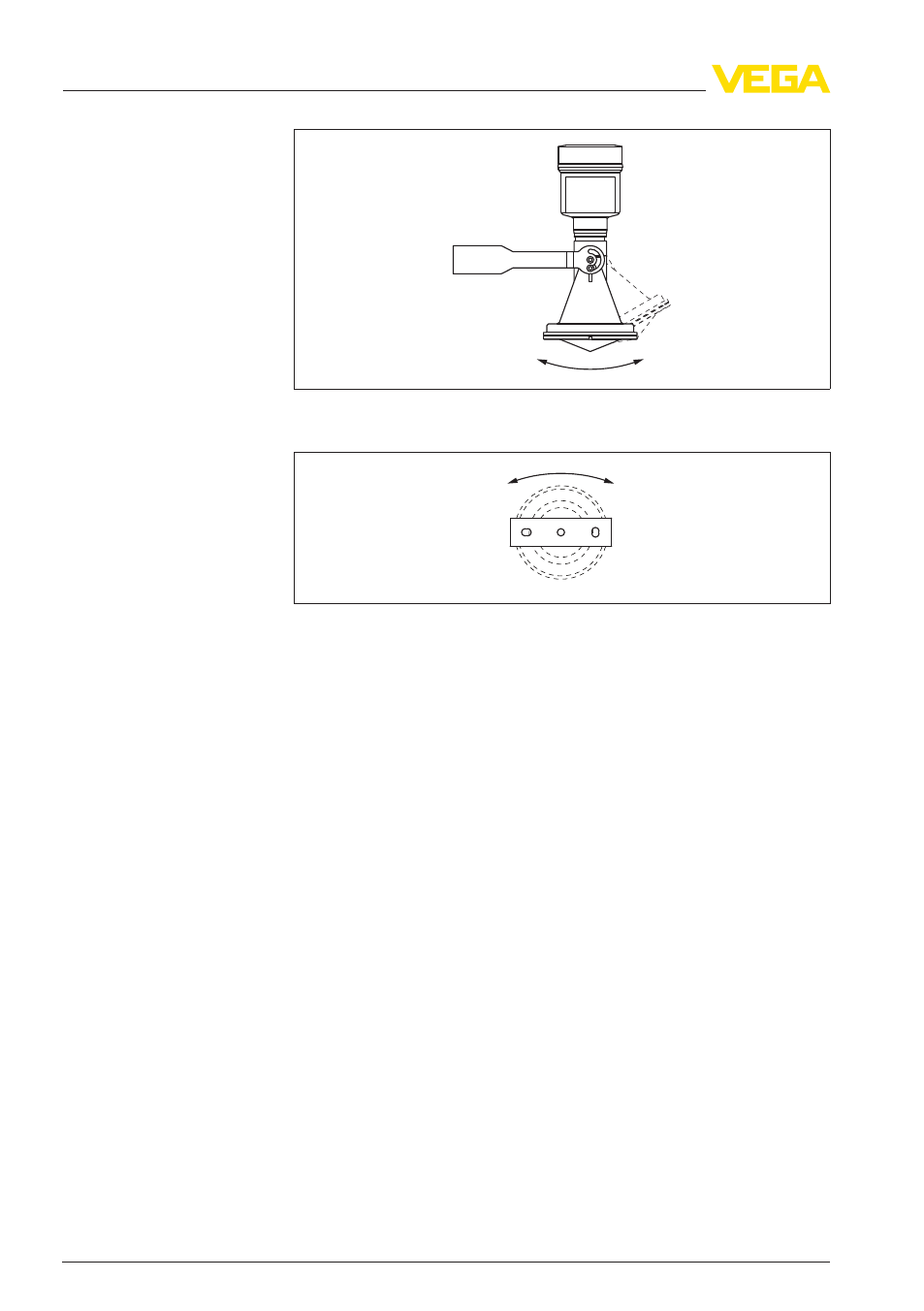

Fig. 3: Ajuste del ángulo de inclinación
Fig. 4: Giro con fijación en el centro
4 .4 instrucciones de montaje
Para el montaje hermético de la versión con antena plástica con brida
suelta o de adaptación hay que cumplir lo siguiente:
1 Emplear junta plana adecuada p. Ej.de EPDM con dureza Shore
25 o 50
2 Cantidad de tornillos de brida según la cantidad de taladros de
brida
3 Hay que apretar todos los tornillos con el par de fuerza indicado
en los datos técnicos.
Los impulsos de radar emitidos del sensor de radar son ondas
electromagnéticas. El plano de polarización es la dirección del
componente eléctrico. Girando el equipo en la brida de conexión o
tubuladura roscada se puede usar la polarización, para la reducir el
efecto de ecos falsos.
La posición del plano de polarización está caracterizada por una
marca en la conexión a proceso del equipo.
Montaje hermético de la
antena de trompeta
plástica
Plano de polarización
