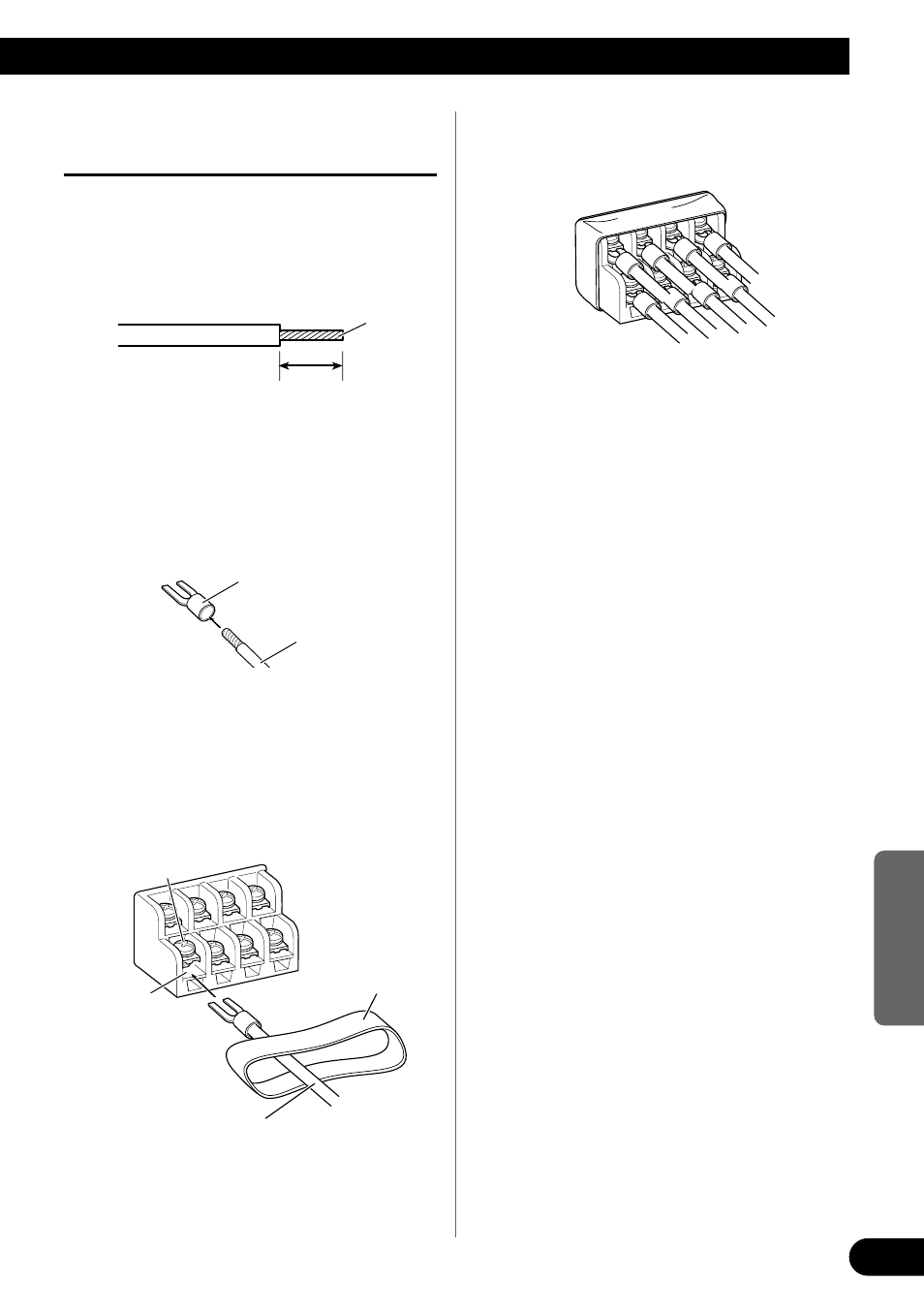

Come collegare il terminale degli
altoparlanti

1. Utilizzando delle pinze oppure una

tagliatrice esporre l’estremità dei
cavi di altoparlanti per circa 10 mm
e torcerla.

2. Applicare degli spinotti alle estrem-

ità del cavo degli altoparlanti.
I capicorda non sono forniti.

• Usare le pinze, ecc., per raggrinzire i capicor-

da stringendoli ai cavi.

3. Collegare i cavi degli altoparlanti al

terminale degli altoparlanti.

• Collegare i cavi degli altoparlanti, facendoli

passare attraverso la copertura del terminale.

• Fissare saldamente i cavi con le viti per

morsetti.

4. Rimettere la copertura del termi-

nale.

10 mm

Torcere

Vite del terminale

Terminale
degli altoparlanti

Cavo di altoparlante

Capicorda

Cavo di altoparlante

Copertura del
terminale
