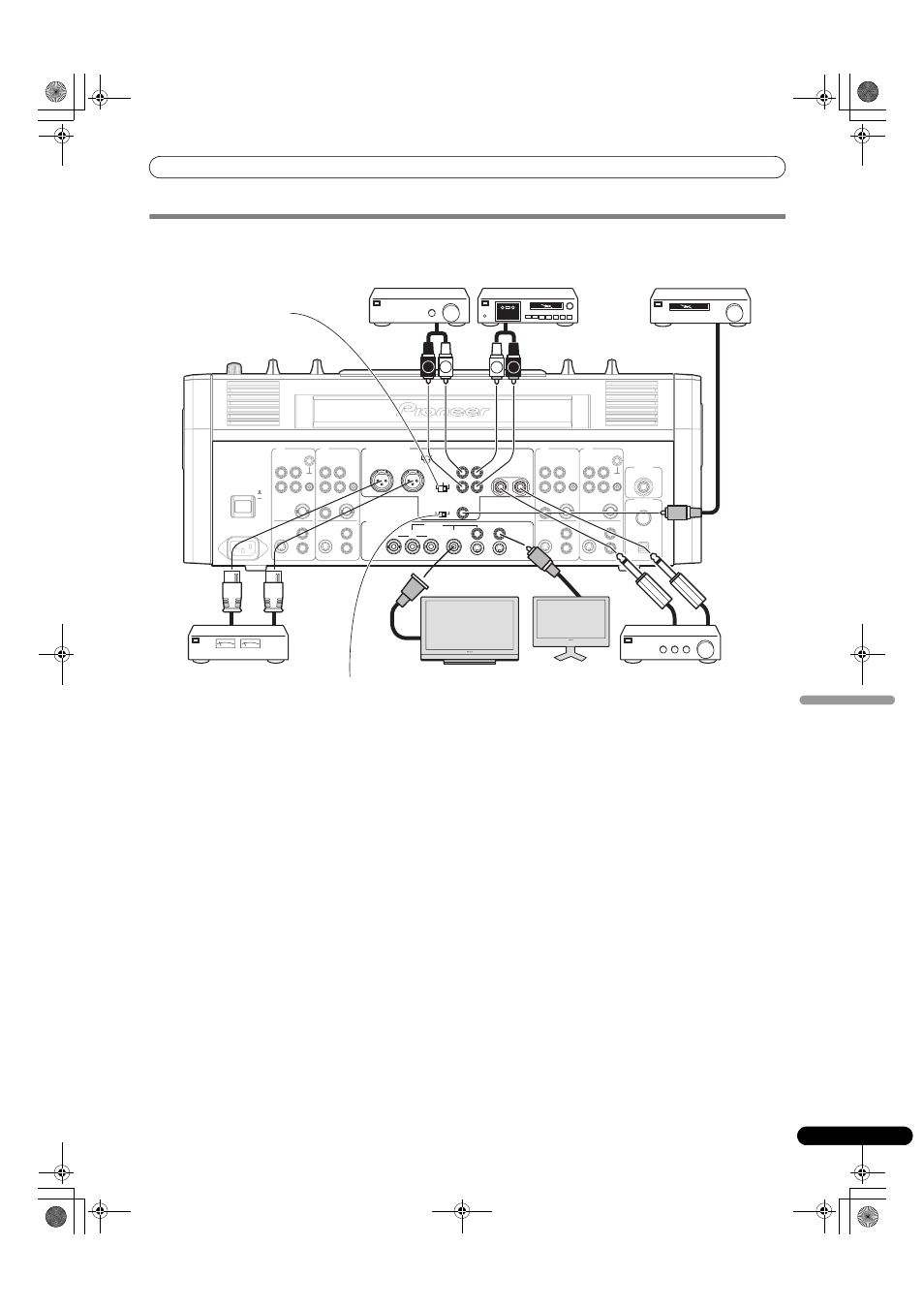

AANSLUITEN VAN APPARATUUR OP DE UITGANGEN
Audiomaster-uitgang
Dit apparaat is voorzien van een gebalanceerde uitgang
MASTER OUT 1 (geschikt voor XLR-stekkers) en een
ongebalanceerde uitgang
MASTER OUT 2 (geschikt voor RCA-
stekkers).
Gebruik de
MASTER ATT. schakelaar om het uitgangsniveau aan
te passen aan de ingangsgevoeligheid van de gebruikte
eindversterker.
Als de
MONO/STEREO schakelaar van het bedieningspaneel op
[
MONO] staat, zal de master-uitvoer een mono-combinatie van de
L+R kanalen zijn.
Cabinemonitor-uitgang
TRS uitgang voor een ø 6,3 mm klinkstekker. Het geluidsvolume
voor deze uitgang wordt geregeld met de
BOOTH MONITOR
niveauregelaar, onafhankelijk van de instelling van het master-
uitgangsniveau.
Opname-uitgang
Dit zijn uitgangsaansluitingen voor het maken van opnamen,
geschikt voor RCA-stekkers.
Digitale uitgang
Dit is een coaxiale digitale uitgangsaansluiting, geschikt voor
RCA-stekkers. De bemonsteringsfrequentie kan op 96 kHz/24-bit
formaat of op 48 kHz/24-bit formaat worden ingesteld om deze aan
te passen aan het aangesloten apparaat.
Schakel het apparaat uit voordat u deze schakelaar in een andere
stand zet.
Videomaster-uitgang
Er zijn component, composiet (RCA, BNC-stekker) en S-VIDEO
uitgangen.
Monitor-uitgang
Er zijn composiet en S-VIDEO uitgangen.
