PN:888-61-048-M-01 RevD
14

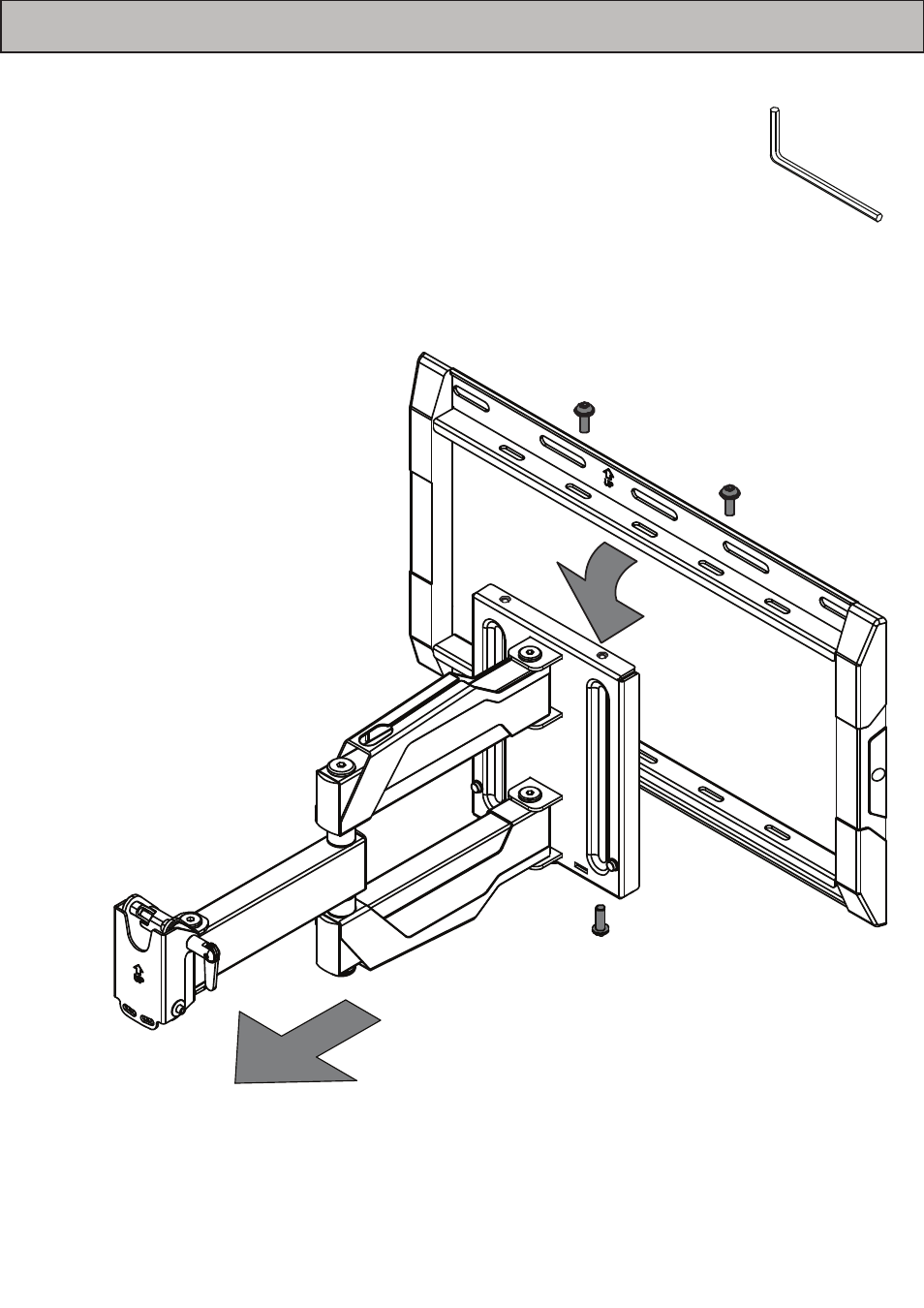

STeP 2 - WOOD STUD INSTALLATION
Remove
Retire
Retirez
entfernen Sie
Verwijder
Rimuovere
Zdejmij
Odstraňte
Távolítsa el
Αφαιρέστε
Desmontar
Fjern
Poista
Ta bort
Scoateţi
Отстрани
eemaldage
Noņemt
Pašalinti
Odstranite
Odstráňte
Удалите
Kaldır
Fjern
拆除
取り外し
أزل
7
1
2
Contents
Part # Qty Description
1 1 Wall Plate
2 1 Arm Assembly
3 1 Cable Management
4 1 Monitor Plate
5 2 Tilt Tension Handle
6 4 Spider 46 Adapters
7 4 Lateral Adjustment Screws
Screws / Hardware for Flat Panel
Part # Qty Description
M-A 4 Philips screws M4 x 15mm
M-B 4 Philips screws M4 x 30mm
M-C 4 Philips screws M5 x 15mm
M-D 4 Philips screws M5 x 30mm
M-E 4 Philips screws M6 x 15mm
M-F 4 Philips screws M6 x 30mm
M-G 4 Philips screws M8 x 15mm
M-H 4 Philips screws M8 x 30mm
M-I 4 Round Spacers: M6-M8 x 5mm
M-J 4 Round Spacers: M6-M8 x 10mm
M-K 4 Round Washers: M4-M5
M-L 4 Round Washers: M6-M8
Part # Qty Description
W-A 4 Lag Bolts (8mm x 65mm)
W-B 4 Steel Washer
W-C 4 Wall Anchor (10mm OD x 8mm ID)
Part # Qty Description
P-A 8 Carriage Bolt
P-B 8 Nylock Nut
P-C 8 Washer
P-D 2 Phillips Screw M4x6mm
P-E 2 M4 Washer
P-F 1 Closed Wrench
P-G 1 Allen Wrench
Wall Kit
Specialty Hardware
P-F
Set aside until later step
guarde aparte para un paso posterior
Mettre de côté pour une étape ultérieure
Bis zu einem späteren Schritt zur Seite legen
Leg opzij voor later
Conservare queste parti per un passaggio successivo
Odłożyć do późniejszego etapu
Uložit stranout pro další krok
Tegye félre, egy későbbi lépésben lesz rá szüksége
Φυλάξτε για μετέπειτα βήμα
Colocar de lado até um passo posterior
Sæt til side indtil et senere punkt
Aseta sivuun myöhempää vaihetta varten
Lägg åt sidan till senare steg
Păstraţi pentru o etapă ulterioară
Остави настрана за по-късна стъпка
Pange kõrvale hilisemas sammus kasutamiseks.
Atlieciet uz vēlāku posmu
Atidėkite iki kito etapo
Postavite na stran do koraka v nadaljevanju
Nastavte stranou, až do neskoršieho kroku
Отложите в сторону до следующего этапа.
Sonraki adıma kadar kenara koyun
Legg til side til senere
يوضع جانباً لحين القيام بخطوة لاحقة
放置到一侧，直至进行后续步骤
後の手順のために、取っておきます。
