DEFENDER SERIES SCALES
Load Cell Cable Adapter Kit
*80500741*
P/N 80500741 © Ohaus Corporation 2008, all rights reserved / todos los derechos reservados / tous droits réservés / Alle Rechte
vorbehalten / tutti i diritti riservati.
Printed in China / Impreso en la China / Imprimé en Chine / Gedruckt en China / Stampato en Cina.

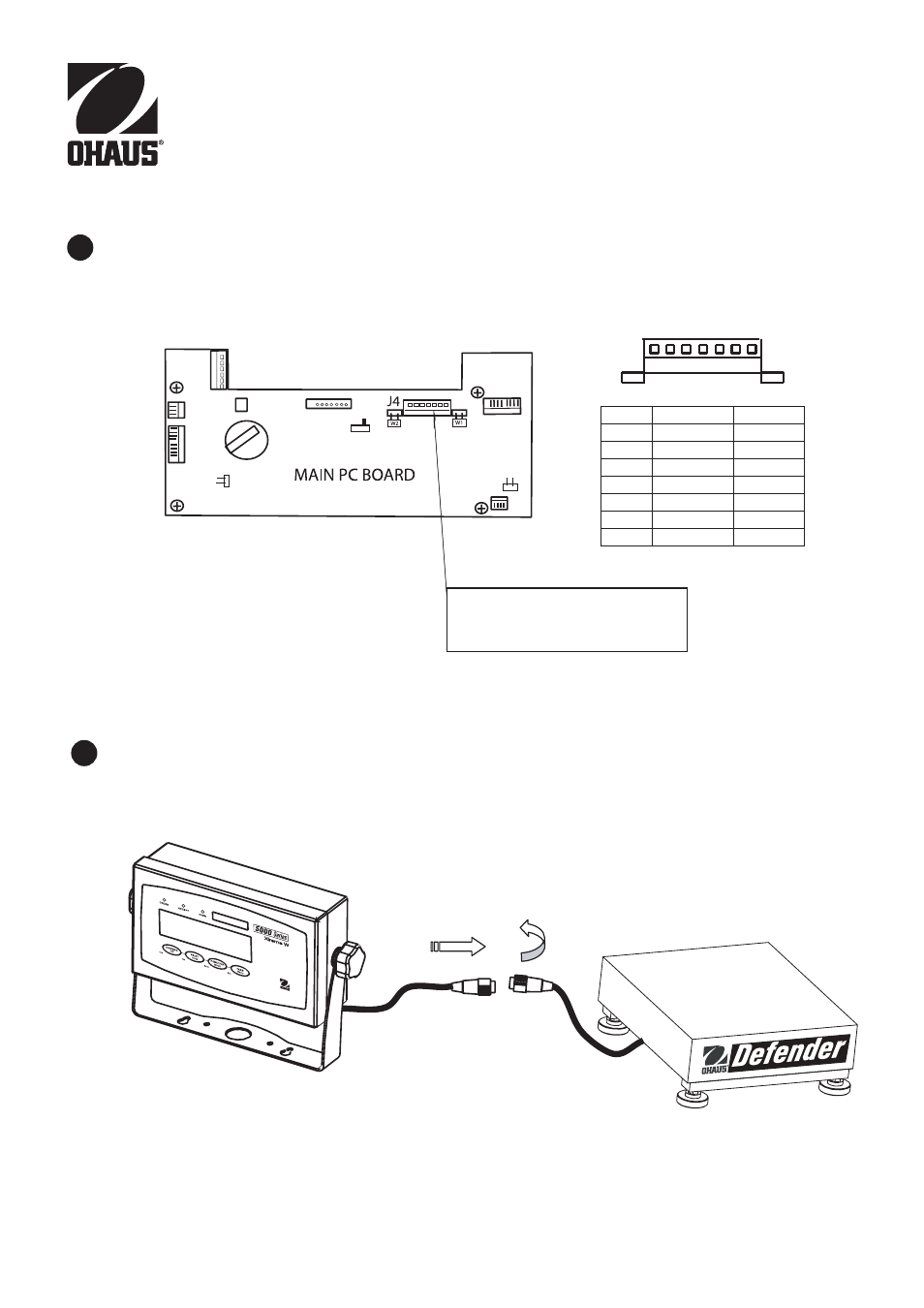

Connect Cable Adapter to Main PC Board
Conecte el adaptador de cable en la tarjeta principal de la PC
Connecter l'adaptateur du câble à la carte du circuit imprimé principale
Kabeladapter an Hauptplatine anschließen
Collegare l'adattatore cavo alla scheda PC principale
Re-close the housing, connect Cable Adapter to Defender Base
Cierre la caja y conecte el adaptador de cable en la base de la Defender
Refermer le boîtier, connecter l'adaptateur du câble à la base du Defender
Gehäuse wieder schließen; Kabeladapter an Defender-Wägebrücke anschließen
Chiudere nuovamente l'alloggiamento e collegare l'adattatore cavo alla base Defender
TB Jx
Use J4 for Scale 1
Use J7 for Scale 2 (T71 models)
1
J4
Pin Connection Color
J4-1 +EXE Green
J4-2 +SEN Blue
J4-3 +SIG Red
J4-4 GND Shield
J4-5 -SIG White
J4-6 -SEN Brown
J4-7 -EXE Black
3
2
SW2
