7

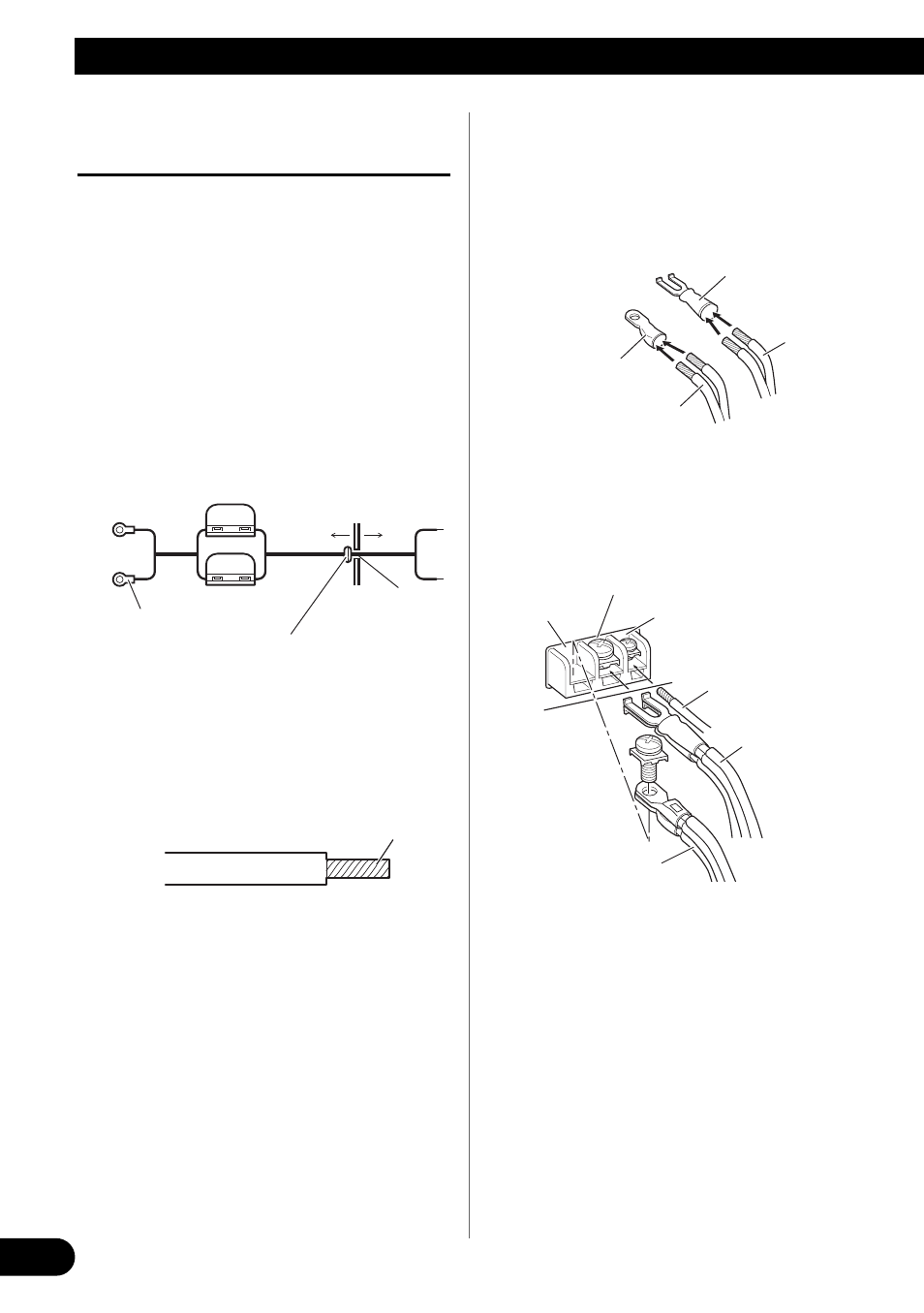

Raccordement de l’appareil
Raccordement de la borne
d’alimentation
• Utiliser toujours la batterie rouge spéciale et des
câbles du terrain ([RD-223]
×
2), qui sont vendus
séparément. Reliez le câble rouge à la borne
positive (+) de la batterie et le câble de masse à la
carrosserie du véhicule.
1. Faites passer le câble de liaison à la
batterie du compartiment moteur
vers l’intérieur du véhicule.
• Après avoir effectué tous les autres raccorde-
ments de l’amplificateur, reliez la borne d’al-
imentation de l’amplificateur à la borne posi-
tive (+) de la batterie.
2. Torsadez le câble de la batterie,
celui de masse et celui de la com-
mande à distance.
3. Fixez une cosse à l’extrémité de
chaque câble. Les cosses ne sont pas
fournies.
• Utilisez un outil spécial, etc., pour sertir la
cosse sur le câble.
4. Reliez les câbles aux bornes.
• Serrez soigneusement les câbles au moyen
des vis.
Fusible (30 A) Comparti-
ment
moteur
Intérieur du
véhicule
Percez un trou
de 14 mm
dans le tablier.
Engagez le passe-câble en
caoutchouc dans le perçage pour
assurer la protection du câble.
Borne positive
Fusible (30 A)
Torsadez
Cosse
Cosse
Borne de masse (GND)
Borne d’ali-
mentation
Câble de la batterie
Borne de commande à
distance d’alimentation
Câble de commande
à distance d’alimen-
tation
Câble de masse
Câble de la batterie
Câble de masse
