Български | 419
Bosch Power Tools 1 609 929 W71 | (30.3.11)
Настройване на произволен ъгъл на
скосяване в хоризонтална равнина
(вижте фигура L2)
– Освободете винта с крилчата глава 33, ако
е затегнат.
– Натиснете лоста 32 в посоката, указана със
стрелка напред и завъртете ъгловата опора
35, докато маркировката на
направляващата шина 31 покаже желания
ъгъл на скосяване на скалата.
– Отново затегнете винта с крилчата глава
33.
Настройване на наклона на среза във
вертикална равнина (циркуляр)
Настройване на диапазон на ъгъла на
наклона 0
° до 45°
Стандартно ъгълът на наклона във вертикална
равнина може да бъде настроен произволно в
диапазона от 0
° до 45°.
– Развийте леко застопоряващата
ръкохватка 22 като я въртите обратно на
часовниковата стрелка.
– Настройте стандартния ъгъл на наклона
(преместете лоста 26 наляво).
– Завъртете ръкохватката 20, докато
стрелката 21 покаже желания наклон на
скалата 19.
– Отново затегнете ръкохватката 22.
Настройване на разширен диапазон на
наклона
–1,5° до +46,5°
Можете да настроите допълнителен диапазон
на наклона във вертикална равнина от
±1,5°
за изработването на подрези. Това служи за
избягване на образуването на междини при
сглобяване на детайли, отрязани под наклон.
– Развийте леко застопоряващата
ръкохватка 22 като я въртите обратно на
часовниковата стрелка.
– Завъртете ръкохватката 20 леко обратно на
часовниковата стрелка и я извадете от
позиция 0
°.
– Настройте разширения диапазон на
наклона на среза (преместете лоста 26
надясно).
– Завъртете ръкохватката 20, докато
стрелката 21 покаже желания наклон на
скалата 19.
– Отново затегнете ръкохватката 22.
Обозначаване на линията на среза
(вижте фигура M)
Лазерен лъч показва линията на среза. Така
можете прецизно да позиционирате за рязане
детайла и опорната шина 36.
Преди да започнете разрязването, проверете
дали линията на среза е позиционирана
правилно (вижте «Настройване на лазера»,
страница 414). Напр. в резултат на силни
вибрации с течение на времето лазерният лъч
може да се измести.
– Включете лазерния лъч с превключвателя
44.
– Поставете маркировката на линията на
среза на детайла успоредно на лазерния
лъч.

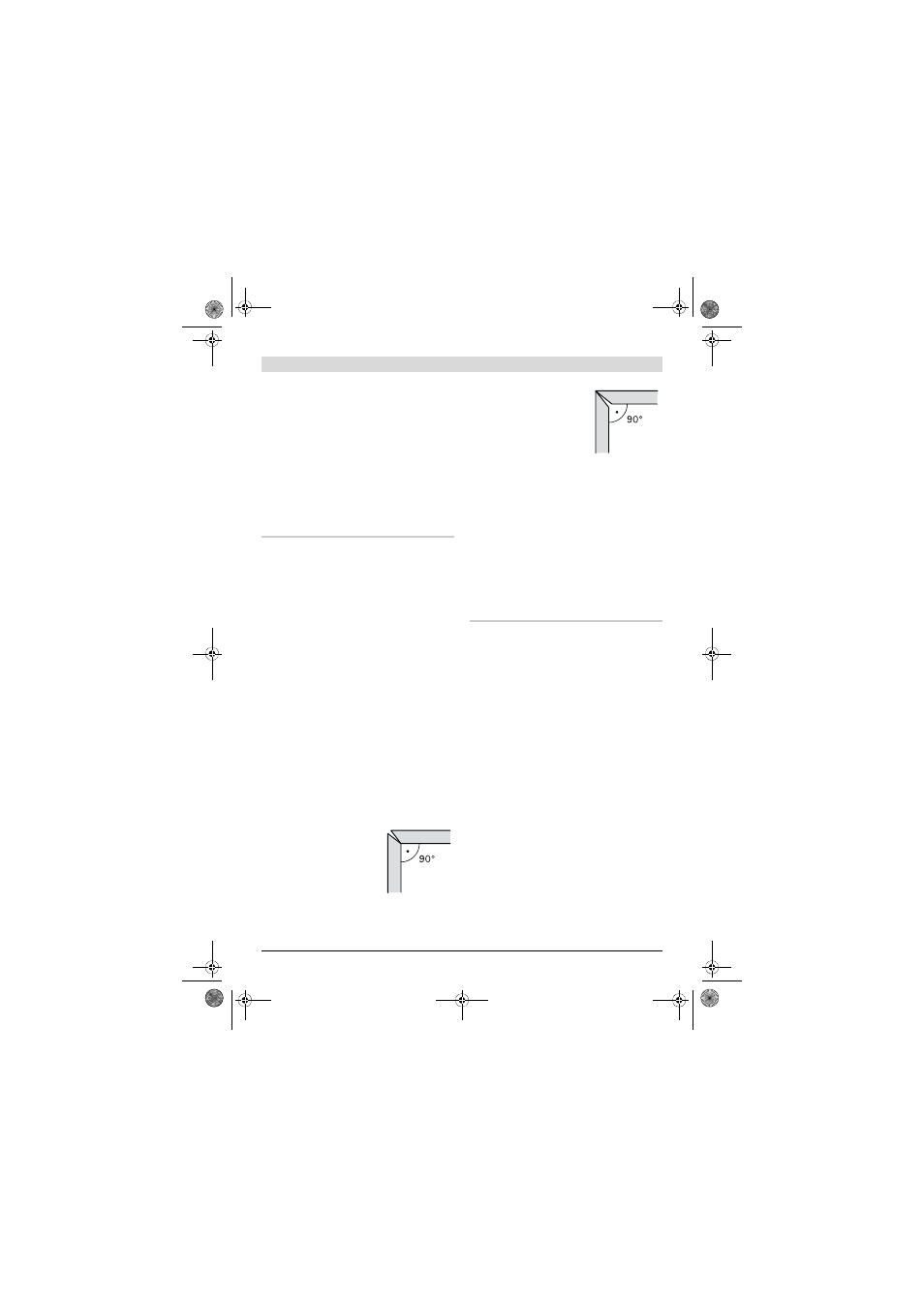

детайли, отрязани под
наклон без подрез
детайли, отрязани под
наклон с подрез
