66 | Svenska

2 610 017 516 | (3.11.11)

Bosch Power Tools

Montering av diamantkapskivor (se bilder C–E)

Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Använd skyddshandskar vid insättning och byte av dia-

mantkapskivor.

Diamantkapskivorna blir under arbetet mycket heta;

berör inte dessa innan de svalnat.

Använd alltid en diamantkapskiva i rätt storlek och

med lämpligt infästningshål som motsvarar uppgif-

terna i tekniska data.

Använd endast diamantbelagda kapskivor. Diamant-

skivorna med segment får endast ha en negativ skär-

vinkel och maximala spår på 10 mm mellan segmenten.

Tryck på spindelns låsknapp 5 för låsning av slipspindeln.
f

Tryck ned spindellåsknappen endast när slipspindeln

står stilla. I annat fall kan elverktyget skadas.

Skruva bort spännmuttern 12 med medföljande flänsmutter-

nyckel 13.
Rengör slipspindeln 9 och alla delar som skall monteras.
Beakta slipverktygens dimensioner. Centrumhålet måste

passa till stödflänsen. Använd inte reducerstycken eller adap-

ter.
Kontrollera vid användning av diamantkapskivor att rotations-

pilen på diamantkapskivan och elverktygets rotation överens-

stämmer (se rotationspil på växelhuset).
Tryck på spindelns låsknapp 5 för låsning av slipspindeln.
Skruva upp spännmuttern 12 och dra fast den med flänsmut-

ternyckeln 13.
f

Kontrollera efter montering och före start av slipverk-

tyget att det monterats på rätt sätt och kan rotera fritt.

Kontrollera att slipverktyget inte berör sprängskyddet

eller andra delar.

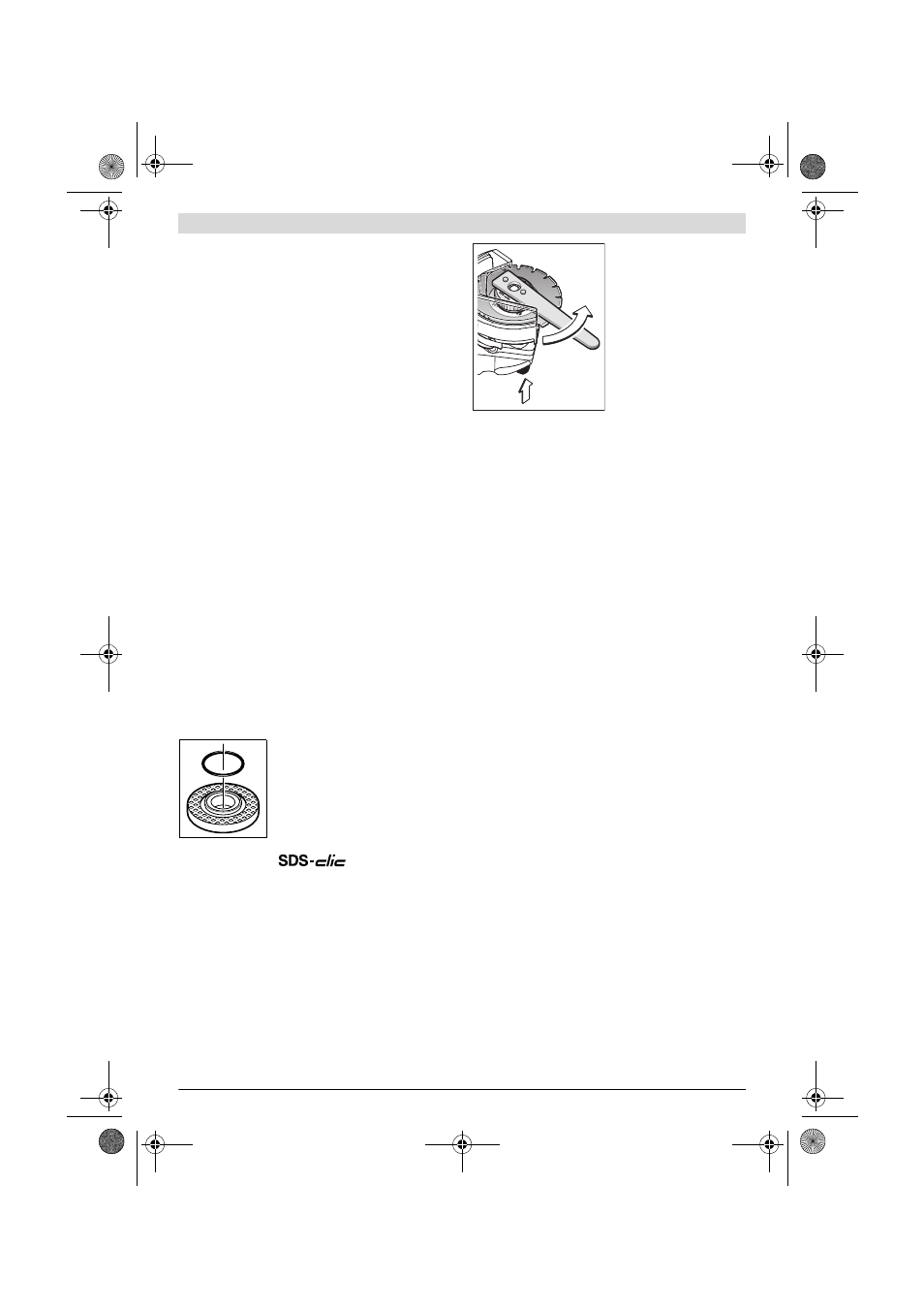

I stödflänsen 10 är kring centreransat-

sen en plastdel (O-ring) insatt. Om O-

ringen saknas eller är skadad måste

stödflänsen 10 före fortsatt använd-

ning ovillkorligen bytas.

Snabbspännmutter

(se bild E)

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg

kan i stället för spännmuttern 12 snabbspännmuttern 14

användas.
f

Använd endast felfri, oskadad snabbspännmutter 14.

Använd skyddshandskar vid insättning och byte av dia-

mantkapskivor.

Se vid påskruvning till att texten på snabbspännmuttern 14

inte ligger mot diamantkapskivan 11; pilen måste vara riktad

mot indexmärket 15.
Tryck på spindelns låsknapp 5 för låsning av slipspindeln. För

åtdragning av snabbspännmuttern vrid diamantkapskivan 11

kraftigt medurs.

En ordentligt fastspänd och

oskadad snabbspännmutter

kan för hand s när den räfflade

ringen vrids moturs.

Lossa aldrig en hårtsittande

snabbspännmutter med

tång utan använd flänsmut-

ternyckeln. Lägg an flänsmut-

ternyckeln som bilden visar.

Montering av diamanttorrborr (se bild F)

Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Öppna spännspaken 8 och ta bort sprängskyddet 4.
Tryck på spindelns låsknapp 5 för låsning av slipspindeln.
f

Tryck ned spindellåsknappen endast när slipspindeln

står stilla. I annat fall kan elverktyget skadas.

Skruva upp diamanttorrborren 16 på slipspindeln 9 och dra

fast den med den fasta skruvnyckeln 17.

Damm-/spånutsugning

Damm från keramikkakel (kvartsdamm) eller natursten

(mineraldamm) kan vara hälsovådliga. Beröring eller

inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer

som uppehåller sig i närheten.

Vissa damm som t.ex. kvartsdamm anses vara cancero-

gena. Endast yrkesmän får bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig dammut-

sugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbe-

tat material.

Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

Kom ihåg att vid arbeten utan sprängskydd montera

tillslutningspluggen 2. Brottstycken från arbetsstycket

eller insatsverktygen kan slungas ut och orsaka person-

skada även utanför arbetsområdet.

Anslutning av dammutsugning (se bild G)
Dra tillslutningspluggen 2 ur utsugningsadaptern 20. Foga

samman utsugningsböjen 19 och utsugningsslangen 18 (tillbe-

hör). Stick upp utsugningsböjen 19 på utsugningsadaptern 20.
Sväng ut fästet för utsugningsslangen 6 och kläm fast utsug-

ningsslangen 18 i fästet.
Koppla utsugningsslangen 18 via adaptern 21 (tillbehör) till

sugslangen på en dammsugare (tillbehör).
Elverktyget kan anslutas direkt till apparatuttaget på en Bosch

universaldammsugare med fjärrkopplingsanordning. Damm-

sugaren startar automatiskt när elverktyget slås på.
Dammsugaren måste vara lämplig för det material som ska

bearbetas.
Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.
