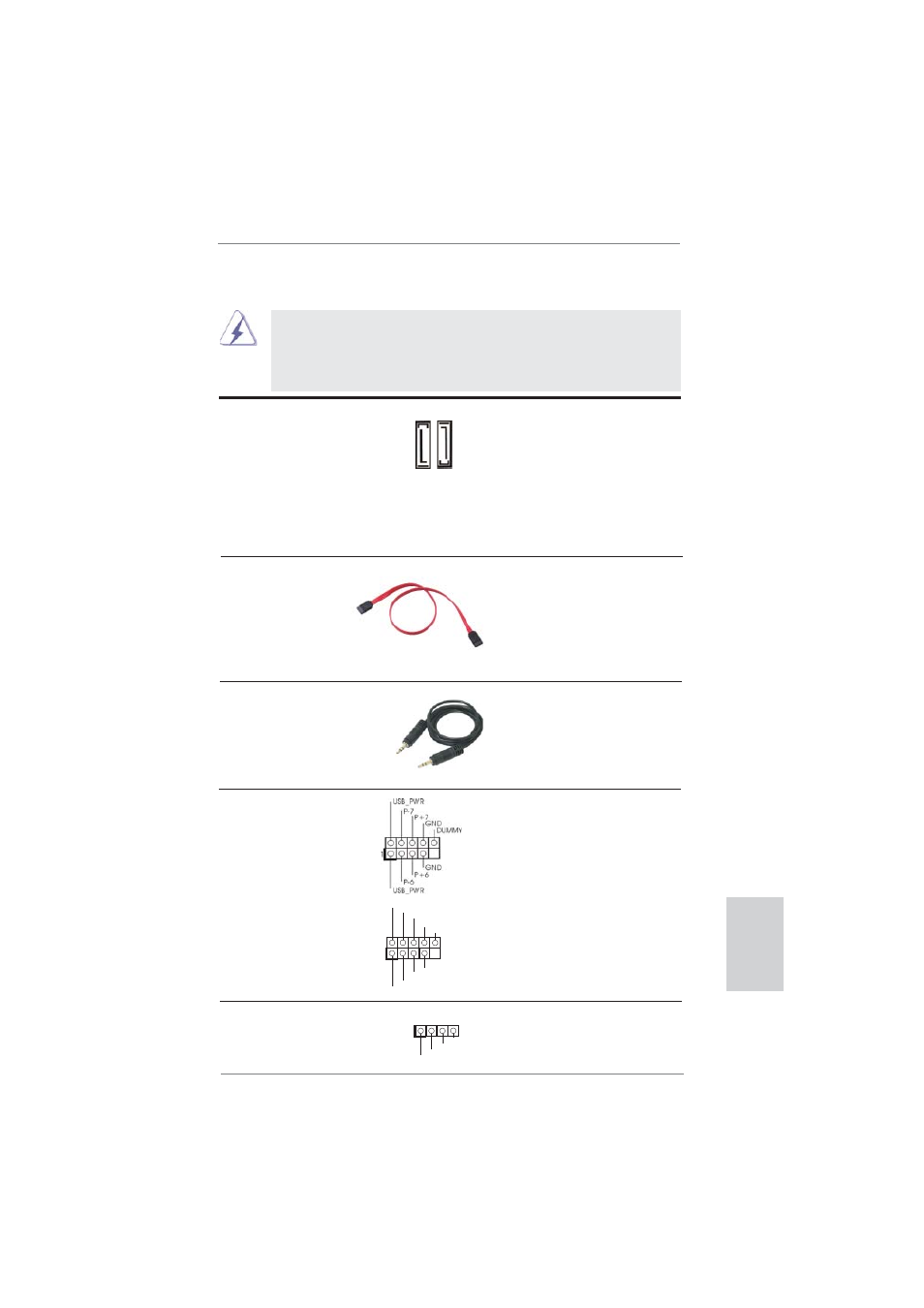

Разъемы Serial ATAII два соединителя Serial ATAII
(SATAII_1, см. стр. 2 или 3, п. 16) предназначаются для
(SATAII_2, см. стр. 2 или 3, п. 8) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
Колодка USB 2.0 Помимо стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2 или 3, п. 15) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2 или 3, п. 9)
SA
TAII_2
SA
TAII_1
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце
(дополнительно) аудиокабеля можно подключить
к портативному аудиоустройству,
такому как MP3-плеер или
мобильный телефон, либо к порту
линейного входа компьютера.
1
ATX+5VSB
IRTX
GND
IRRX
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2 или 3, п. 12) приемник.
