168
ASRock P67 Pro3 Motherboard
2.6 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

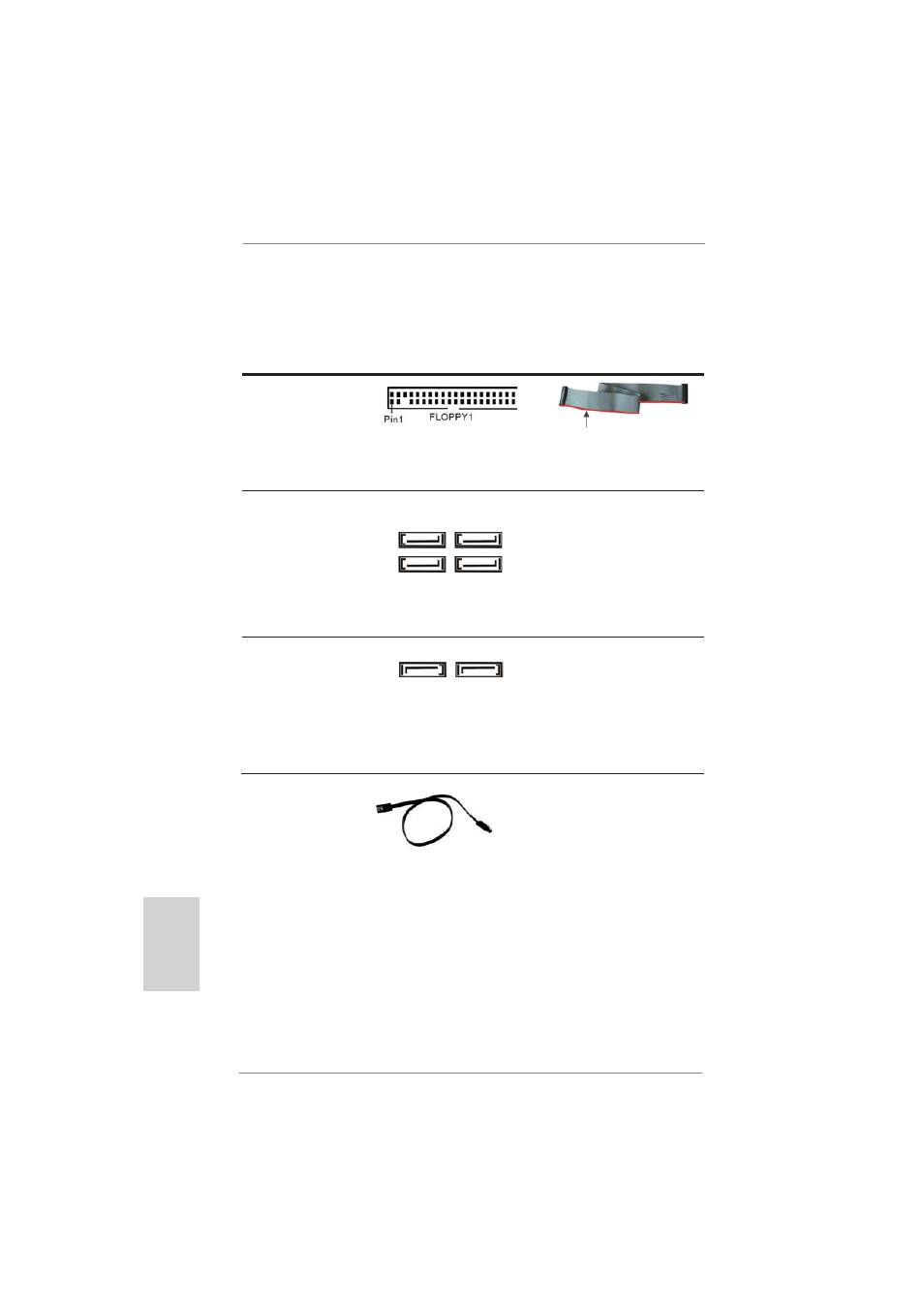

Disket Konektörü
(33-pinli DİSKET1)
(bkz. s.2 No. 29)
Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından
emin olun.
Seri ATAII Konektörler Bu dört Seri ATAII (SATAII)
(SATA2_2: bkz. s.2, No. 18) konektör, dahili depolama
(SATA2_3: bkz. s.2, No. 17) cihazları için SATA veri
(SATA2_4: bkz. s.2, No. 19) kablolarını destekler. Geçerli
(SATA2_5: bkz. s.2, No. 20) SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA3_0: bkz. s.2, No. 16) konektör, dahili depolama
(SATA3_1: bkz. s.2, No. 15) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
kırmızı çizgili taraf Pin1'e
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4
Türkçe
