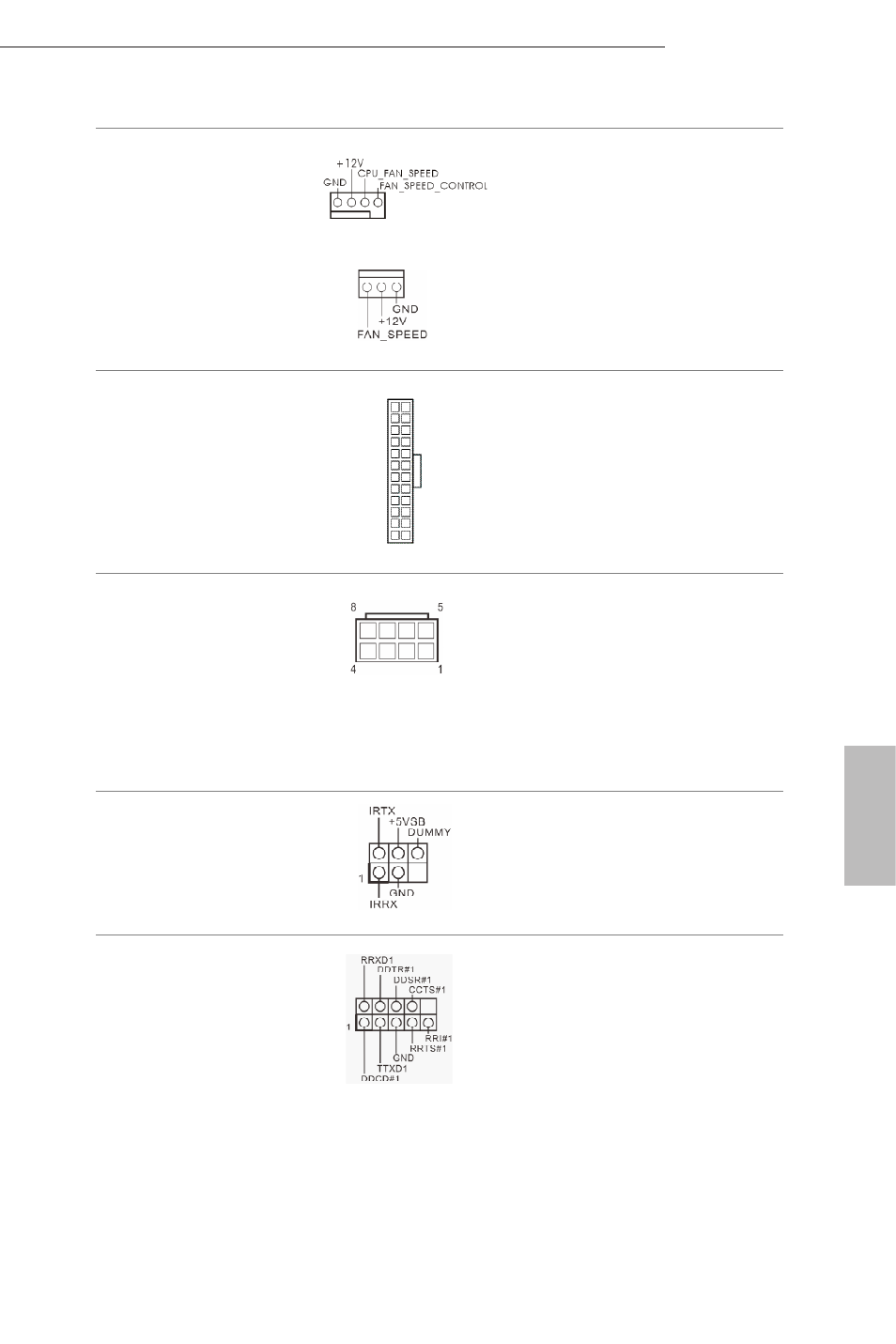

Разъемы вентиляторов ЦП
(4-контактный, CPU_FAN1)
(См. стр. 1, № 3)
(3-контактный, CPU_FAN2)
(См. стр. 1, № 2)
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 7)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 13.
Разъем питания АТХ 12
В
(8-контактный,
ATX12V1)
(См. стр. 1, № 4)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 14)
Эта колодка поддерживает
дополнительную беспроводную
передачу и прием сигналов
инфракрасного модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 21)
Колодка COM1
поддерживает
подключение модуля
последовательного порта.
12
1
24
13
