128
ASRock X79 Extreme9 Motherboard
Español

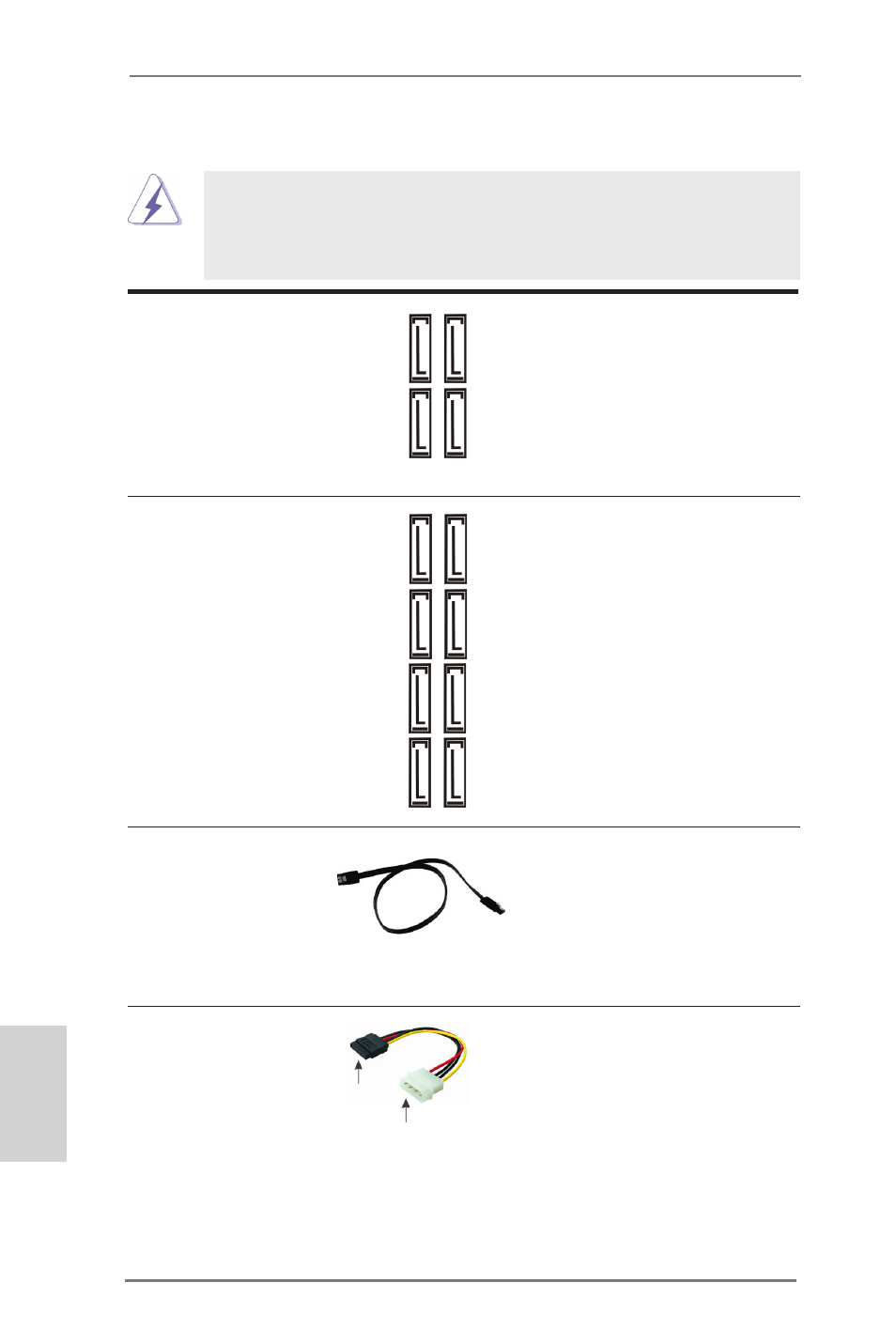

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA2_0_1: vea p.2, N. 20) serie ATA2 (SATA2) admiten
(SATA2_2_3: vea p.2, N. 19) cables SATA para dispositivos
de almacenamiento internos.
La interfaz SATA2 actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Conexiones de serie ATA3 Estas ocho conexiones de
(SATA3_0_1: vea p.2, N. 21) serie ATA3 (SATA3) admiten
(SATA3_M0_M1: vea p.2, N. 24)
cables SATA para dispositivos
(SATA3_M2_M3: vea p.2, N. 23) de almacenamiento internos. La
(SATA3_M4_M5: vea p.2, N. 22) interfaz SATA2 / SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATA2 / SATA3 o el
conectador de SATA2 / SATA3
en esta placa base.
Connettere all’ailmentazio-
ne
dei dischi SATA Connettere al grup-
po
di alimentazione
Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de SATA al conector de
(Opcional) energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
SA
TA2_0 SA
TA2_2
SA
TA2_1 SA
TA2_3
SA
TA3_M0 SA
TA3_M2 SA
TA3_M4 SA
TA3_0
SA
TA3_M1 SA
TA3_M3 SA
TA3_M5 SA
TA3_1
