ASRock Z68 Pro3 Motherboard

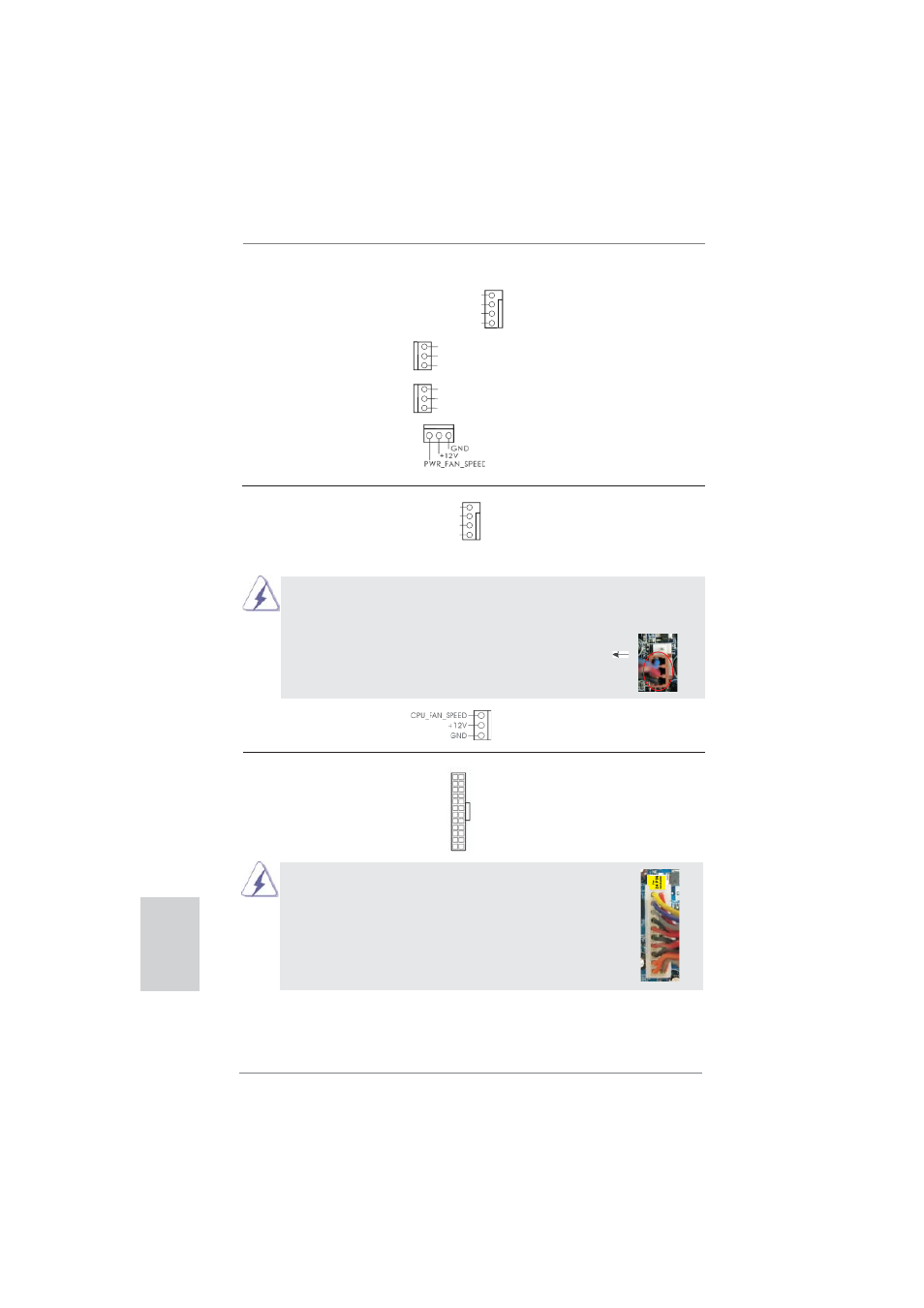

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 34) ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.2 No. 7)
(3-pinli CHA_FAN3)
(bkz. s.2 No. 8)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 1)
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 35) ve siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 6)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen
güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
Pin 1-3 Bağlı
12
1
24
13
12
1
24
13
Türkçe
GND
+12V
CHA_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
4
3
2
1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
(3-pinli CPU_FAN2)
(bkz. s.2 No. 33)
