Page 207

207
ASRock Z68 Extreme4 Gen3 Motherboard
Türkçe
SATA HDD güç konektörüne
bağlama
güç kaynağına bağlama

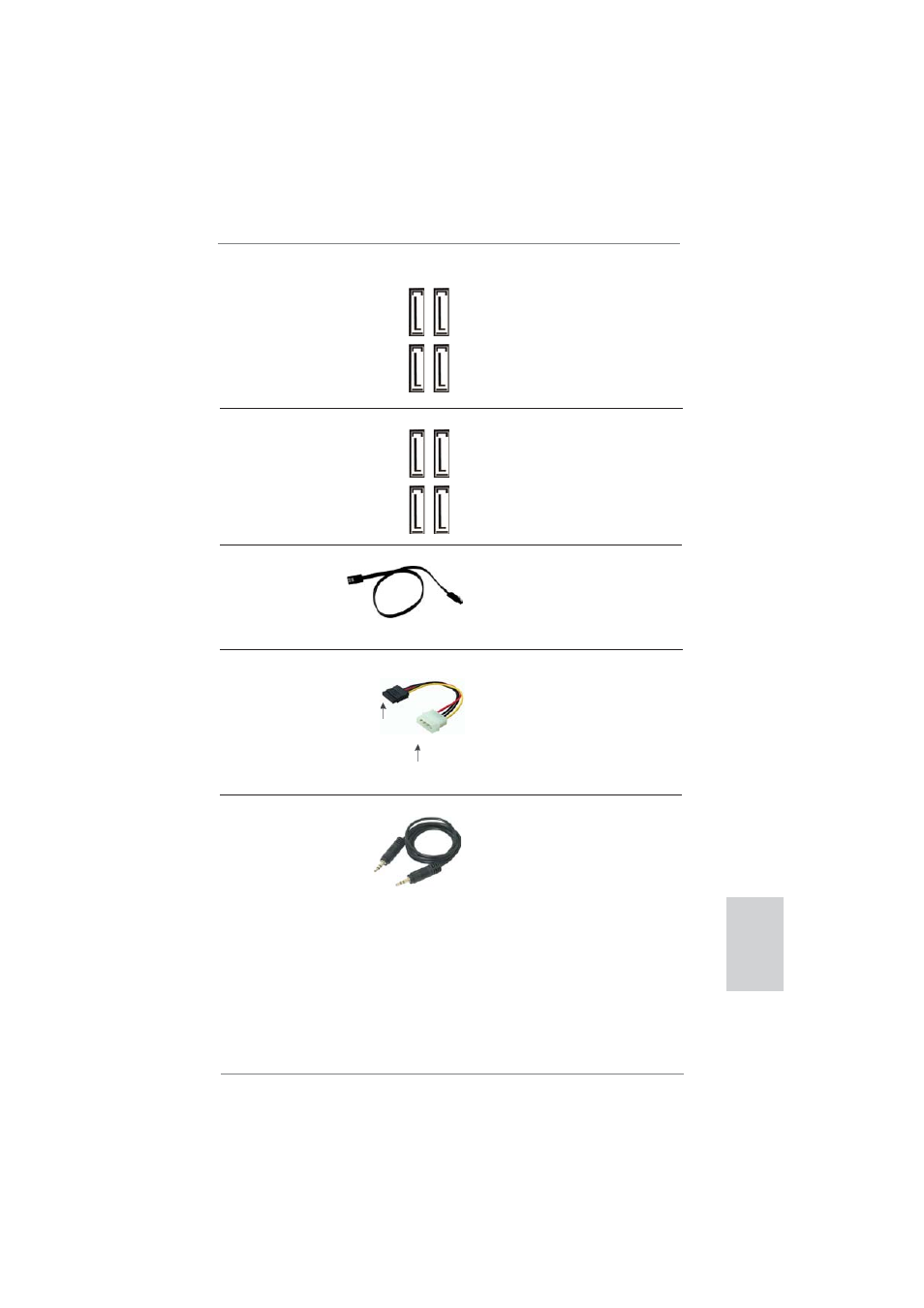

Seri ATA3 Konektörler
Bu dört Seri ATA3 (SATA3)
(SATA3_0: bkz. s.2, No. 13)
konektör, dahili depolama
(SATA3_1: bkz. s.2, No. 14)
cihazları için SATA veri
(SATA3_M1: bkz. s.2, No. 11)
kablolarını destekler. Geçerli
(SATA3_M2: bkz. s.2, No. 12)
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA)
SATA veri kablosunu her iki ucu
Veri Kablosu
da SATA / SATAII / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
Seri ATA (SATA) Güç Kablosu
Lütfen SATA güç kablosunun
(İsteğe bağlı)
siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
kablosunun beyaz ucunu güç
kaynağının güç konektörüne
bağlayın.
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_M1
SA
TA3_1 SA
TA3_M2
Seri ATAII Konektörler
Bu dört Seri ATAII (SATAII)
(SATA2_2: bkz. s.2, No. 15)
konektör, dahili depolama
(SATA2_3: bkz. s.2, No. 16)
cihazları için SATA veri
(SATA2_4: bkz. s.2, No. 17)
kablolarını destekler. Geçerli
(SATA2_5: bkz. s.2, No. 18)
SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
3,5mm Ses Kablosu
3,5 mm ses kablosunun her iki
(İsteğe bağlı)
ucuda MP3 çalar ve cep
telefonu gibi taşınabilir ses
aygıtlarına veya bilgisayarın
Line-in (Hat Giriş) yuvasına
bağlanabilir.
