146
ASRock P67 Pro Motherboard

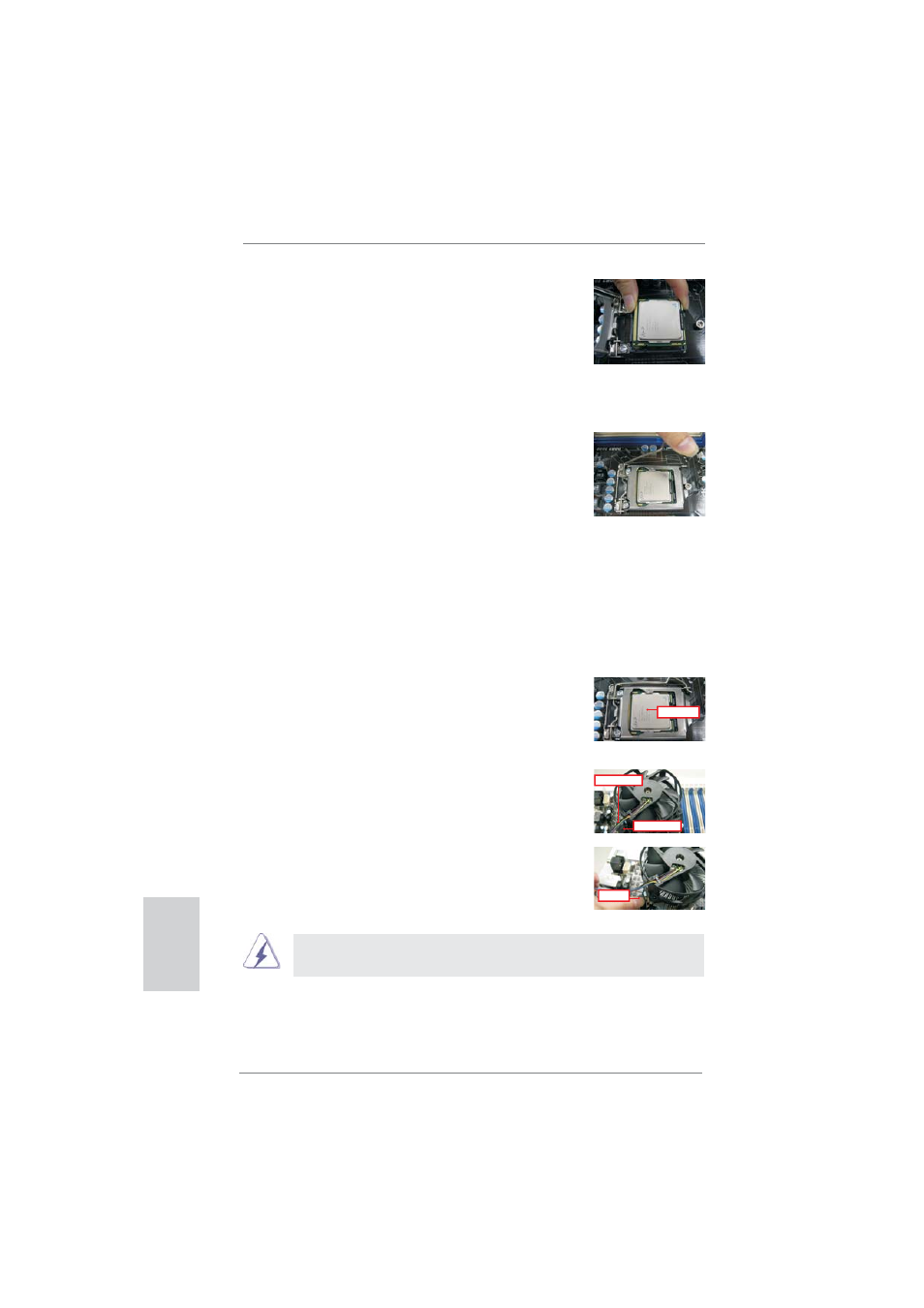

Adım 3-3. Tamamen dikey bir hareketle CPU'yu
dikkatlice sokete yerleştirin.
Adım 3-4. CPU'nun soket dahilinde olduğundan
ve yönlendirme dizleriyle düzgün
şekilde eşleştiğinden emin olun.
Adım 4. Soketi kapatın:
Adım 4-1. Yükleme plakasını döndürerek IHS'nin
üzerine getirin.
Adım 4-2. Yükleme plakasına hafi fçe bastırarak
yükleme
mandalını yerine takın.
Adım 4-3. Yükleme plakası kulakçığını yükleme
mandalının tutucu kulakçığının altına
getirerek yükleme mandalını sabitleyin.
2.2 CPU Fanı ve Isı Emicisinin Takılması
Düzgün şekilde takmak için lütfen CPU fanının ve ısı emicinin kullanım kılavuzlarına
bakın.
Aşağıda 1155-Pin CPU ısı emicisinin takılmasını gösteren bir örnek bulunmaktadır.
Adım 1. Soket yüzeyinde IHS'nin ortasına termal dolgu
maddesi
uygulayın.
Adım 2. Isı emiciyi soketin üzerine yerleştirin. Fan
kablolarının anakart üzerindeki CPU fanı
konektörüne
yakın olan tarafa geldiğinden emin
olun (CPU_FAN1, bkz. sayfa 2, No. 36).
Adım 3. Sabitleyicileri anakarttaki deliklere hizalayın.
Adım 4. Sabitleyiciyi saat yönünde döndürün, sonra
takmak ve kilitlemek için sabitleyicinin başına
başparmağınızla bastırın.
Kalan sabitleyicilerle de aynı işlemi yapın. Sabitleyicileri saat yönünde
döndürmeden bastırırsanız, ısı emici anakarta sabitlenemez.
Adım 5. Fan fi şini anakarttaki CPU fanı konektörüne bağlayın.
Adım 6. Kabloların fanın çalışmasını engellemediğinden ve diğer bileşenlere
temas etmediğinden emin olmak için kablo bağıyla sabitleyin.
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
Türkçe
