ASRock 970 Extreme3 R2.0 - Manual (Page 95)

95
ASRock 970 Extreme3 R2.0 Motherboard
Português

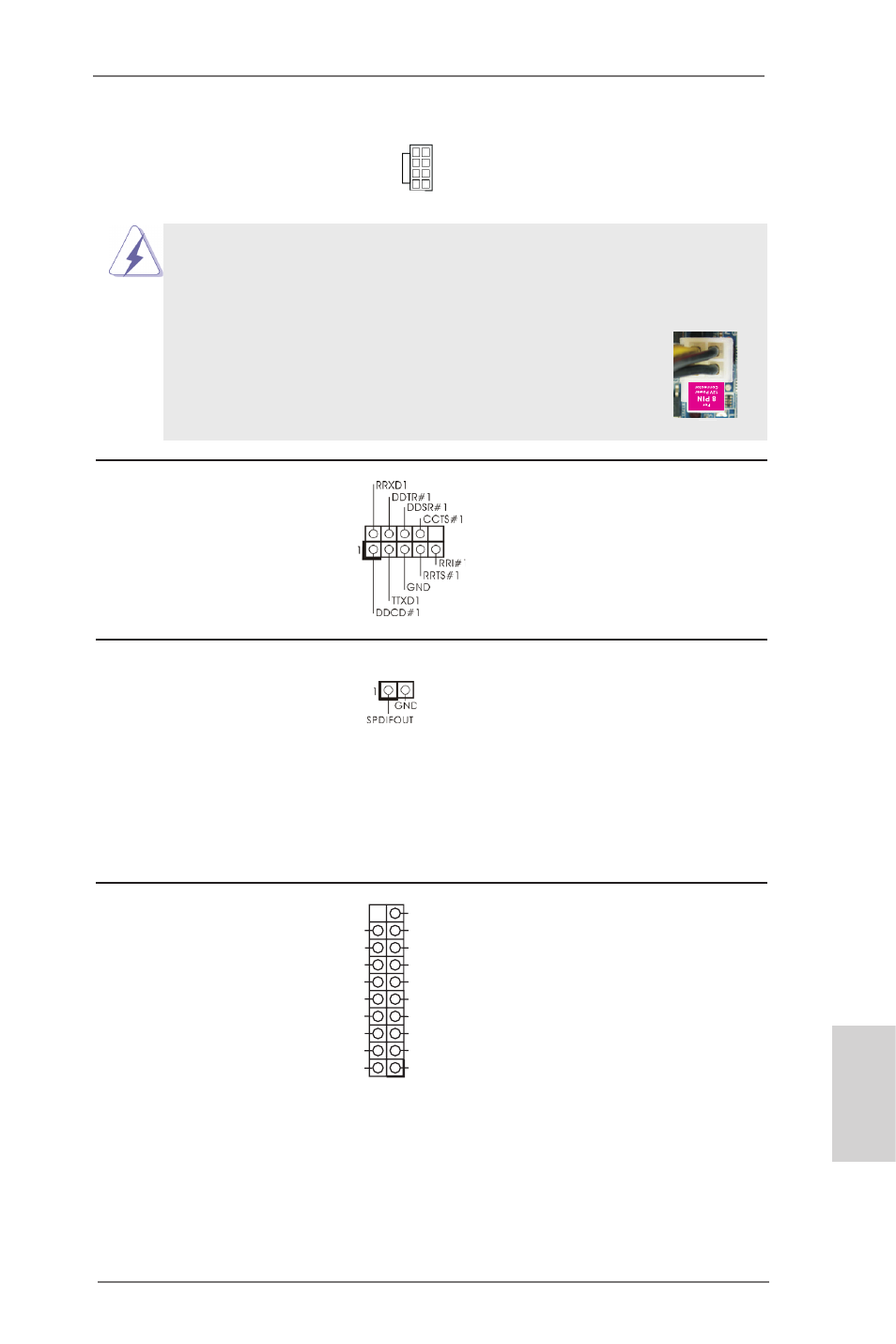

Conector de porta de série Este conector COM1 suporta
(COM1 de 9 pinos)
um módulo de porta de série.
(veja a folha 2, No. 30)
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos) ATX 12V neste conector.
(veja a folha 2, No. 1)
Embora esta placa-mãe providencie um conector de energia ATX 12V
de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma
fonte de energia tradicional de 4 pinos. Para usar a fonte de
alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 5.
Instalação da Fonte de alimentação ATX 12V de 4 Pinos
Conector HDMI_SPDIF O conector HDMI_SPDIF, que
(HDMI_SPDIF1 de 2 pinos) oferece saída de áudio SPDIF
(veja a folha 2, No. 31)
para placas VGA HDMI, permite
ligar televisores digitais/
projectores/LCD com entrada
HDMI ao sistema. Ligue o
conector HDMI_SPDIF da placa
VGA HDMI a este conector.
5 1
8 4
5 1
8 4
Cabezal USB 3.0 Além das dois portas USB 3.0
(USB3_2_3 de 19 pinos) por defeito no painel de
(veja a folha 2, No. 38) entrada/saída, há uns ligações
USB 3.0 nesta placa-mãe.
Cada ligação USB 3.0 pode
suportar dois portas USB 3.0.
IntA_P3_D+
DUMMY
IntA_P3_D-
GND
IntA_P3_SSTX+
GND
IntA_P3_SSTX-
IntA_P3_SSRX+
IntA_P3_SSRX-
Vbus Vbus
Vbus
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
