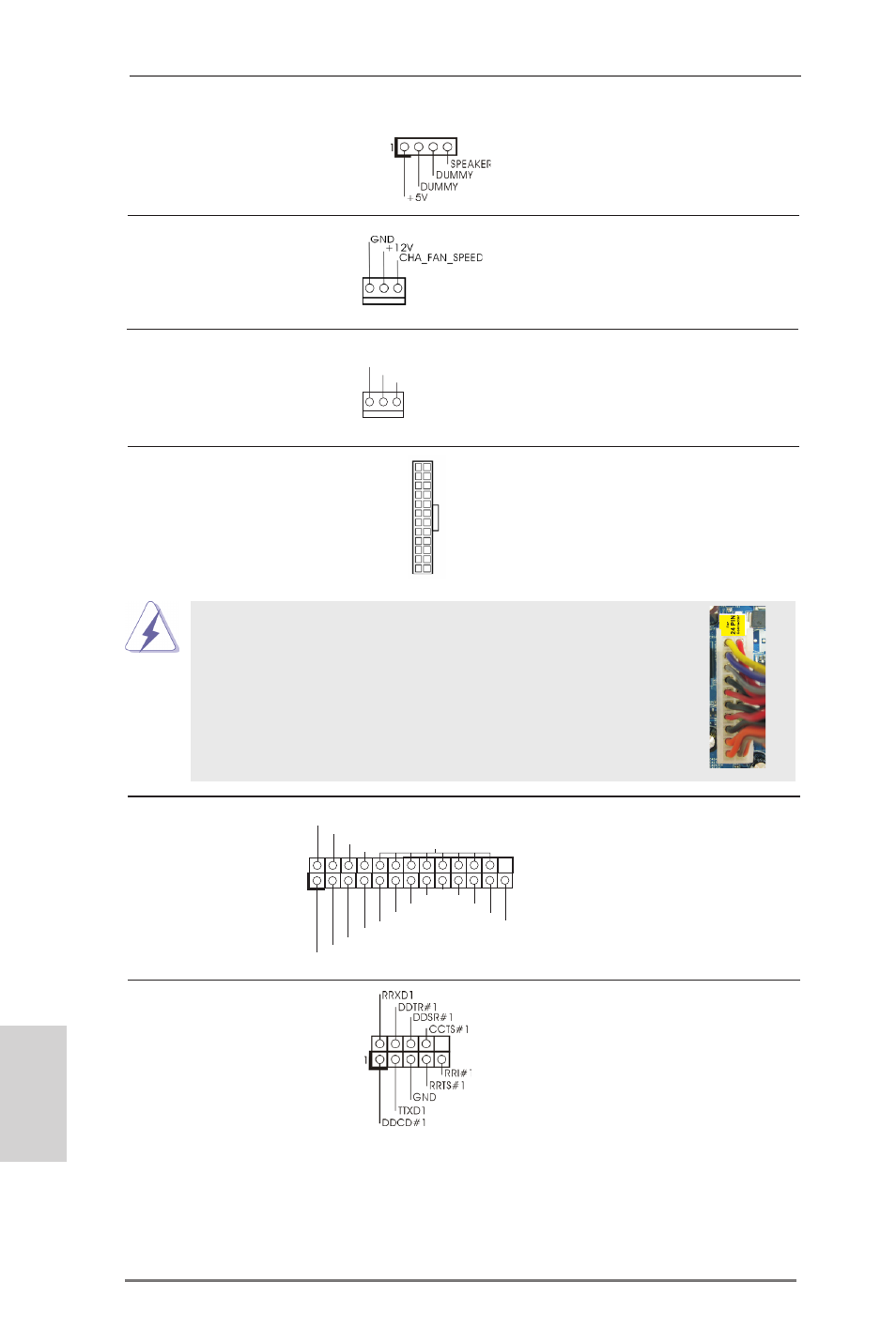

106
ASRock AD2550-ITX Motherboard
簡體中文
CPU 風扇接頭
請將 CPU 風扇連接線接到這個
(3 針 CPU_FAN1)
接頭,並讓黑線與接地的針腳
( 見第 2 頁第 3 項 )
相接。
ATX 電源接頭
請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 7 項 )
12
1
24
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
機箱風扇接頭
請將風扇連接線接到這個
(3 針 CHA_FAN1)
接頭,並讓黑線與接地的針腳
( 見第 2 頁第 5 項 )
相接。
GND
+12V
CPU_FAN_SPEED
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
打印機端口接針
這是一個連接打印機端口的
(25 針 LPT1)
接口,方便您連接打印機設
( 見第 2 頁第 1 項 )
備。
串行接口連接器
這個 COM1 端口支持一個串行
(9 針 COM1)
接口的外設。
( 見第 2 頁第 2 項 )
機箱喇叭接頭
請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 14 項 )
