126
ASRock Z68M/USB3 Motherboard
빨간색 줄무늬 쪽을 1 번 핀에
1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

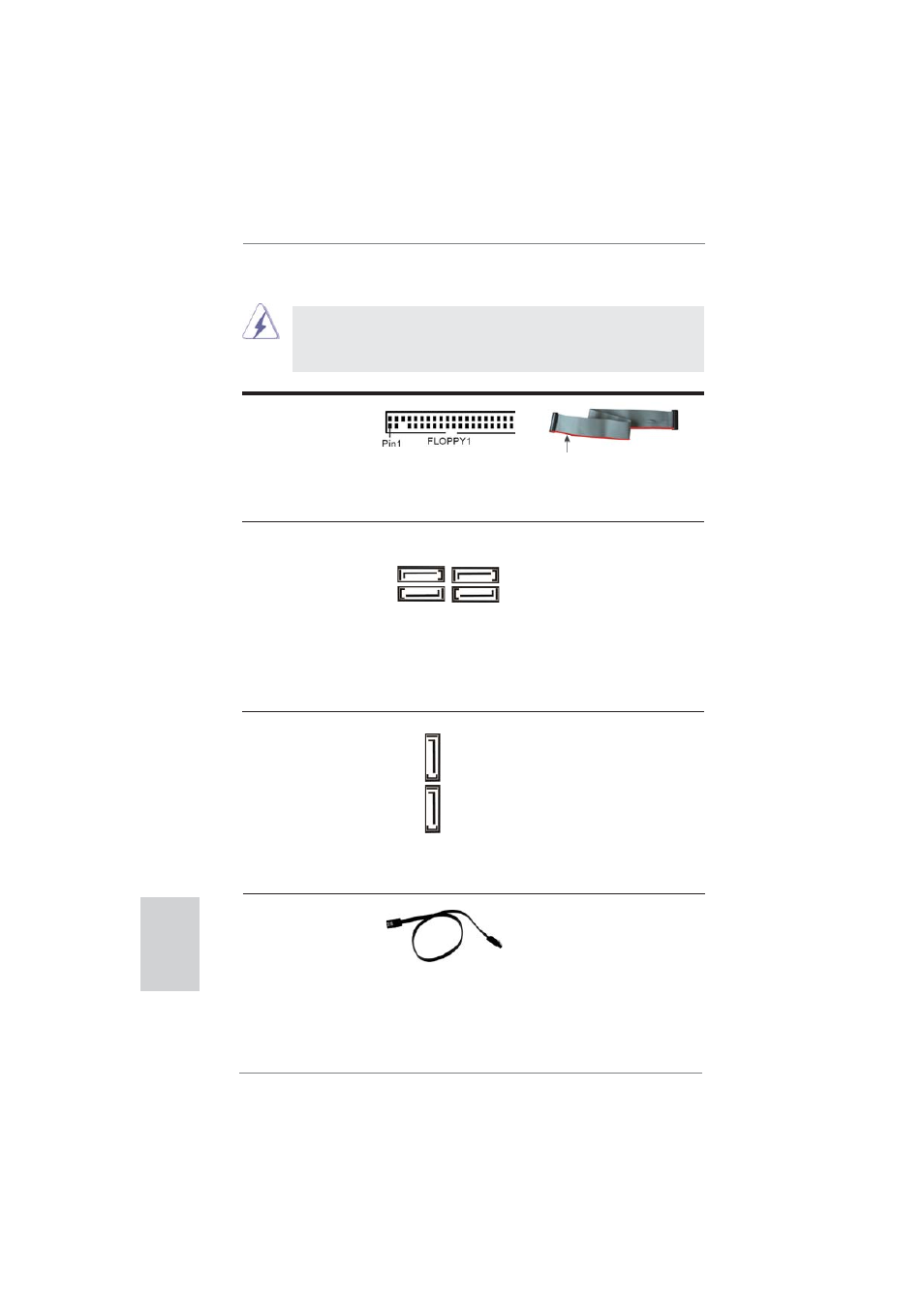

콘넥터 그림 설명
FDD 콘넥터
(33 핀 FLOPPY1)
(2 페이지 , 25 번 항목 참조 )
참고 : 케이블의 빨간색 줄무늬가 있는 쪽을 커넥터의 1 번 핀에 맞추어
연결하십시오 .
시리얼 ATAII 커넥터 4 개의 시리얼 ATAII
(SATA2_2: (SATA) 커넥터는 내부 저장 장
2 페이지 , 13 번 항목 참조 ) 치용 SATA 데이터 케이블을
(SATA2_3: 지원합니다 . 커넥터가 내부
2 페이지 , 12 번 항목 참조 ) 기억 장치용 SATA 케이블을
(SATA2_4: 지원합니다 . 현재의 SATAII
2 페이지 , 14 번 항목 참조 ) 인터페이스는 최고 3.0 Gb/s 의
(SATA2_5: 데이터 전송 속도를
2 페이지 , 15 번 항목 참조 ) 지원합니다 .
시리얼 ATA3 커넥터 2 개의 시리얼 ATA3
(SATA3_0: 2 페이지 , 7 번 항목 참조 ) (SATA3) 커넥터는 내부 저장
(SATA3_1: 2 페이지 , 8 번 항목 참조 ) 장치용 SATA 데이터 케이블
을지원합니다 . 커넥터가 내부
기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를
지원합니다 .
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA /
SATAII / SATA3 하드 디스크
혹은 SATAII / SATA3 커넥터
에 연결합니다 .
SATA2_5 SATA2_4
SATA2_3 SATA2_2
SATA3_1
SATA3_0
한 국 어
