62
ASRock H61M-GS / H61M-S Motherboard

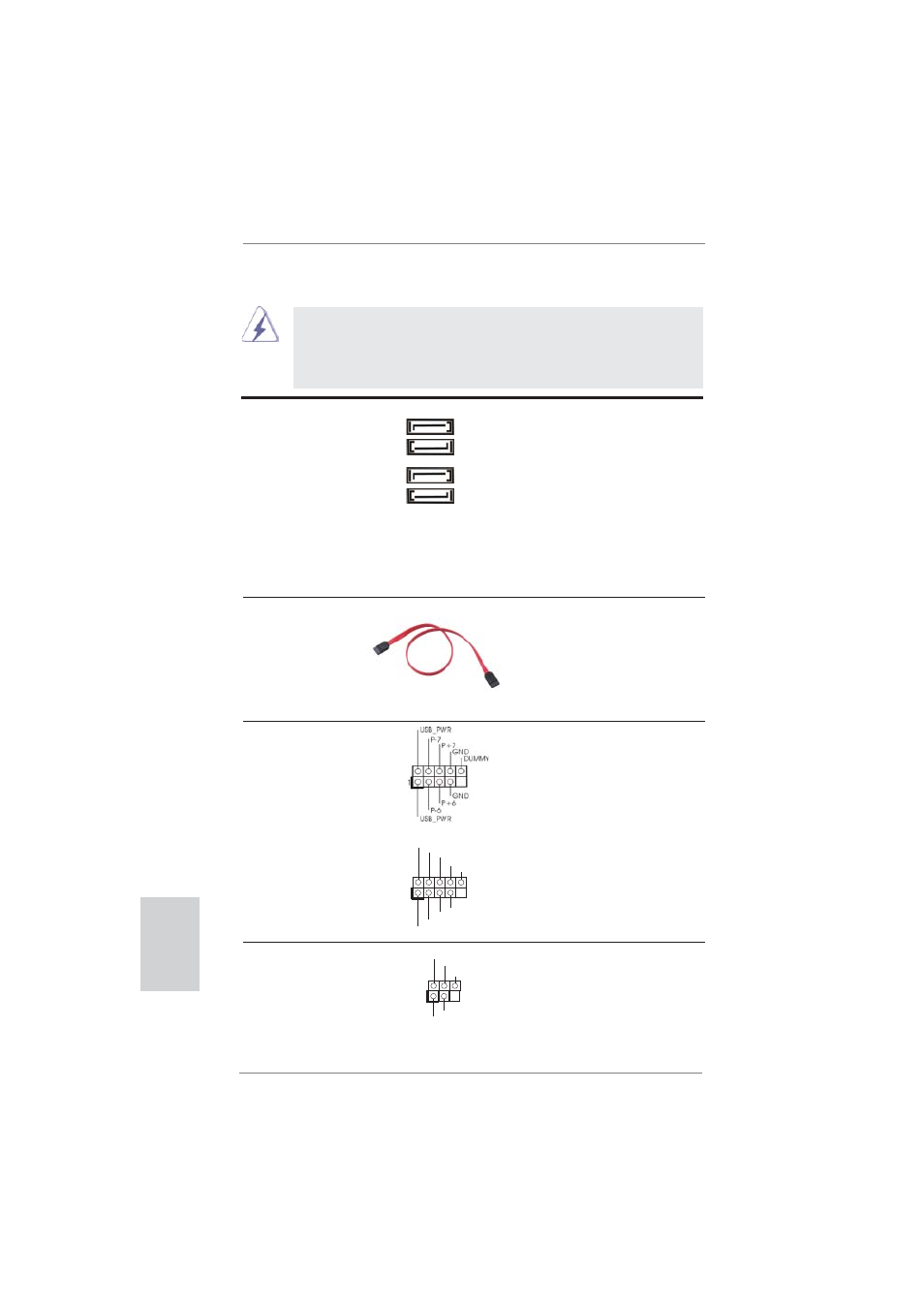

Connettori Serial ATAII Questi quattro connettori Serial
(SATA2_0: vedi p.2 Nr. 9) ATAII (SATAII) supportano cavi
(SATA2_1: vedi p.2 Nr. 10) dati SATA per dispositivi di
(SATA2_2: vedi p.2 Nr. 11) immagazzinamento interni.
(SATA2_3: vedi p.2 Nr. 12) ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
Collettore USB 2.0 Oltre alle sei porte USB 2.0
(9-pin USB6_7) predefi nite nel pannello I/O, la
(vedi p.2 Nr. 15) scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
(9-pin USB8_9)
(vedi p.2 Nr. 16)
Italiano
SATA2_1
SATA2_0
SATA2_3
SATA2_2
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional
(vedi p.2 Nr. 22) per la trasmissione e la
ricezione senza fi li.
1
IRTX
+5VSB
DUMMY
IRRX
GND
