167
ASRock 990FX Extreme3 Motherboard
3.5mm 音訊線 您可選擇 3.5mm 音訊線的任一端
( 選配 ) 接至攜帶式音訊裝置，例如 MP3
播放機及行動電話，或 PC 的線
路輸入 (Line-in) 連接埠。
繁體中文
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
( 選配 ) SATA3 接口。

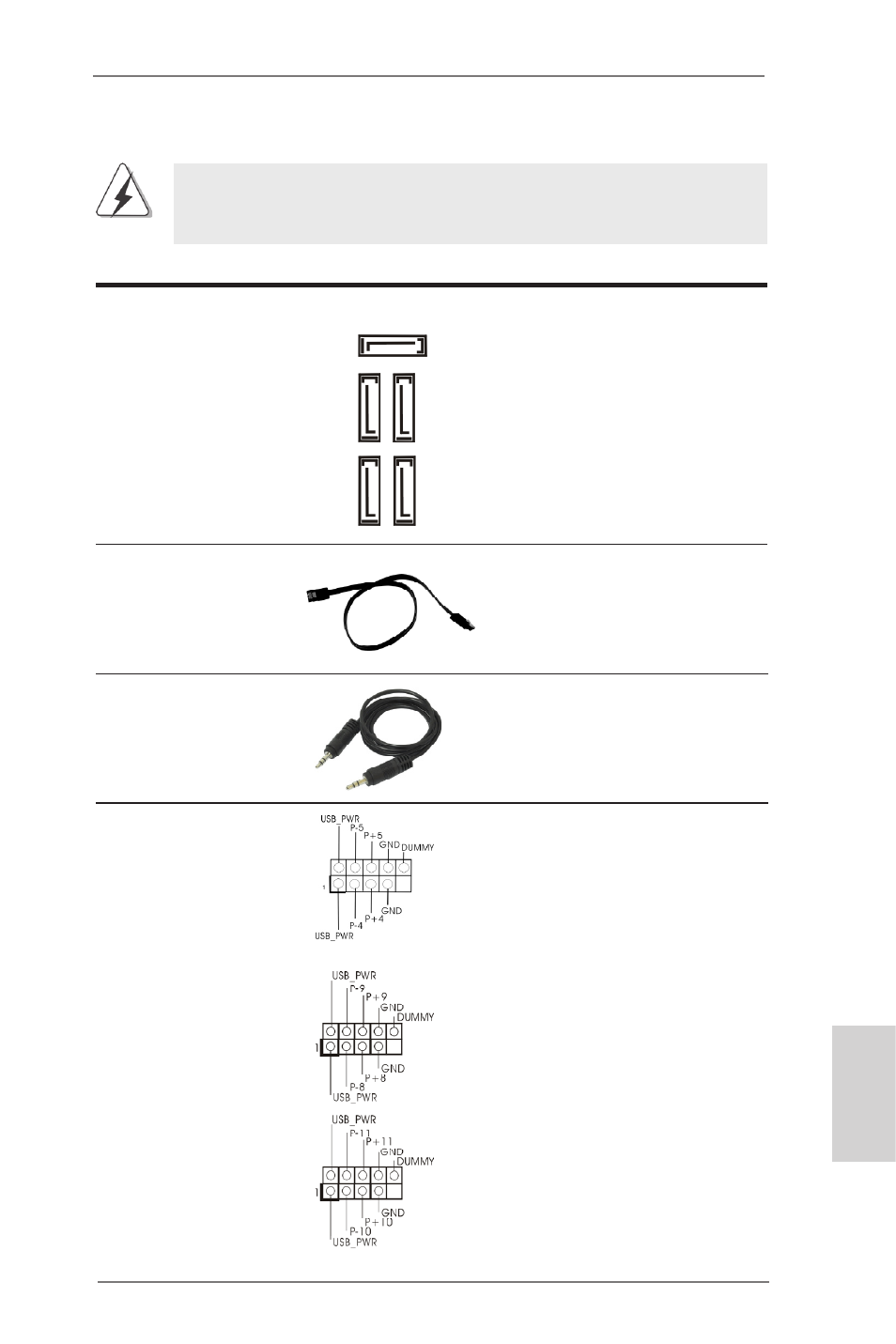

1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
Serial ATA3 接口 這裡有五組 Serial ATA3
(SATA3_1_2: 見第 2 頁第 14 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_3_4: 見第 2 頁第 13 項 ) 線作為內部儲存設置。
(SATA3_5: 見第 2 頁第 12 項 ) 目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。
SA
TA3_1_2 SA
TA3_3_4
SATA3_5
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB4_5) USB 2.0 接口之外，這款
( 見第 2 頁第 23 項 ) 主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 24 項 )
(9 針 USB10_11)
( 見第 2 頁第 25 項 )
