ASRock X79 Extreme3 - Manual (Page 161)

161
ASRock X79 Extreme3 Motherboard
日本語

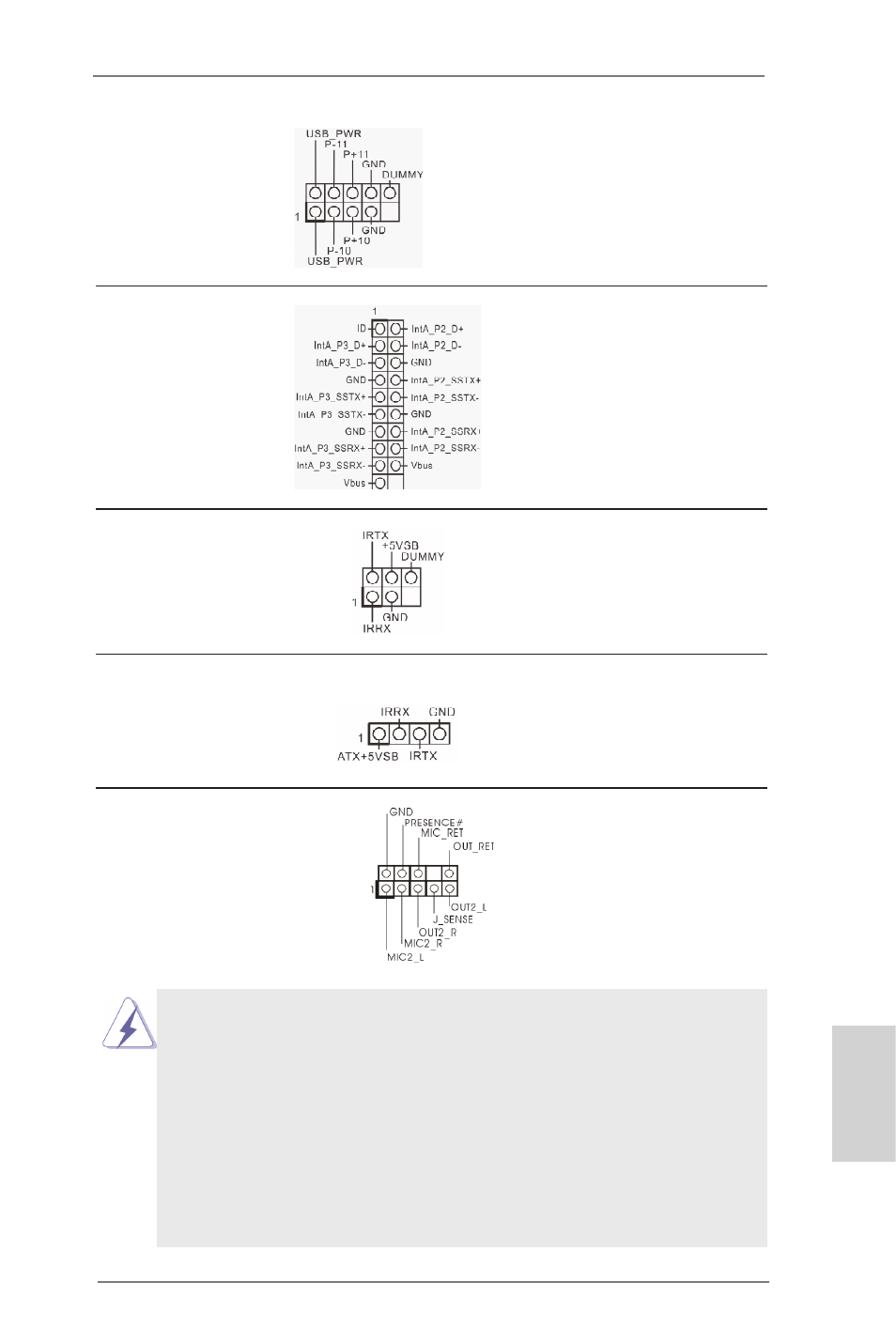

コンシューマー赤外線モジュールヘッダー このヘッダーは、HI-FI セットや TV ボッ
(4 ピン CIR1) クスなどのオプションのコンシューマー
ページ２, アイテム 27 を参照 赤外線デバイスの接続に使用すること
ができます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ２, アイテム 28 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ２, アイテム 31 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
(9 ピン USB_10_11)
ページ２, アイテム 24 を参照
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの USB
(19 ピン USB3_2_3) 3.0 ポート 2 基に加え、USB 3.0 ヘッ
ページ２, アイテム 9 を参照 ダが本マザーボードについています。
この USB 3.0 ヘッダは USB 3.0 ポー
ト 2 基をサポートできます。
