Monitora kronšteinu montāža
pie TV ar plakanu aizmuguri
Vispirms pārbaudiet, kāda diametra skrūves (e, f, g, h) nepieciešamas TV.
Kad esat noteicis pareizu diametru, lūdzu skatiet zemāk atbilstošo attēlu.
Izmantojot atbilstošu kontrpaplāksni (m,n,o,p) un paplāksni (s, t). Lūdzu,
pārliecinieties, vai monitora kronšteini (b, c) ir izvietoti vertikāli centrā un
taisni viens attiecībā pret otru.
M4 diametra skrūve
M6 diametra skrūve
M5 diametra skrūve
M8 diametra skrūve

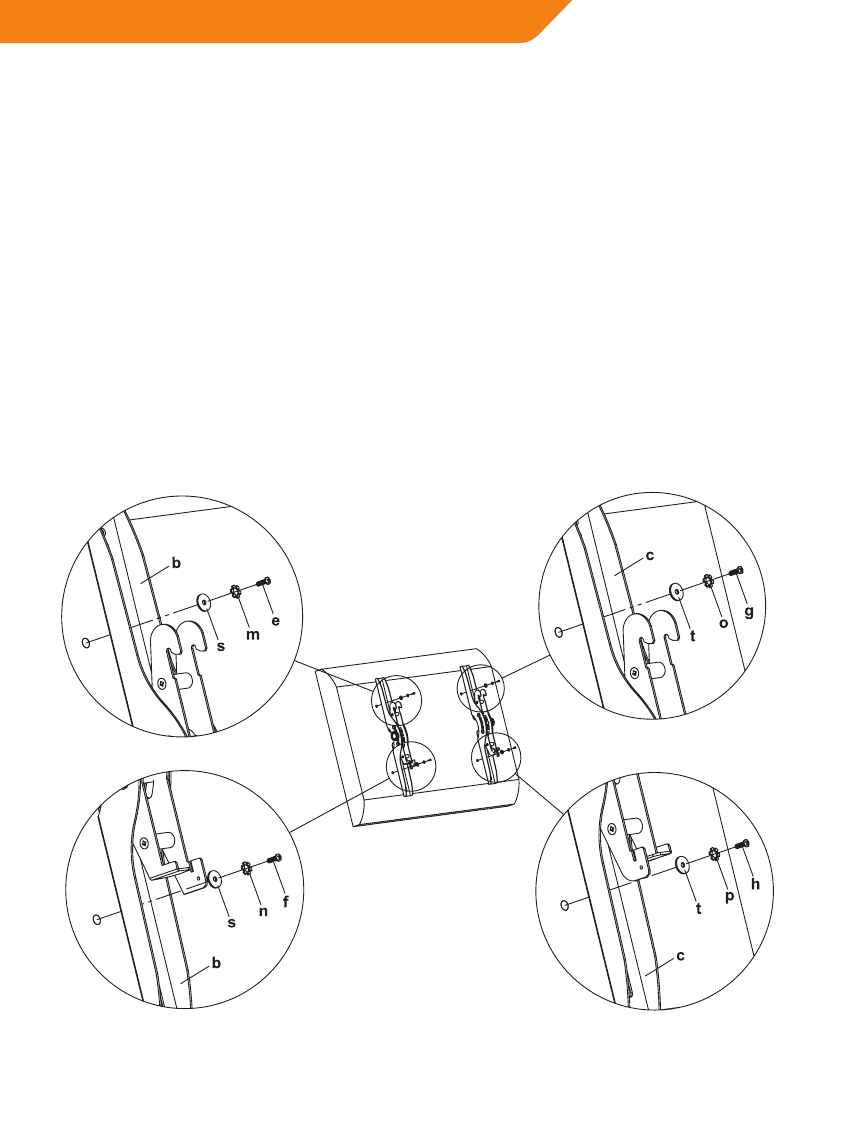

Attēls 1 A
