FLM-420-EOL4W-D | FLM-420-EOL4W-S nl 17
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Opmerkingen
Functies
De FLM-420-EOL4W EOL-module LSN kan storingen in de LSN-lijn en de voeding voor
randapparatuur detecteren conform EN 54-13 en gebruikt de lijn om een fout te melden op
het bedieningspaneel van de brandmeldcentrale.
De FLM-420-EOL4W wordt gebruikt om LSN-lussen en LSN-steeklijnen compleet te maken.
Gebruik de FLM-420-EOL2W EOL-module om LSN T-aftakkingen af te sluiten.
Adresinstelling
Gebruik een platte schroevendraaier om de draaischakelaars in de gewenste standen te
draaien.

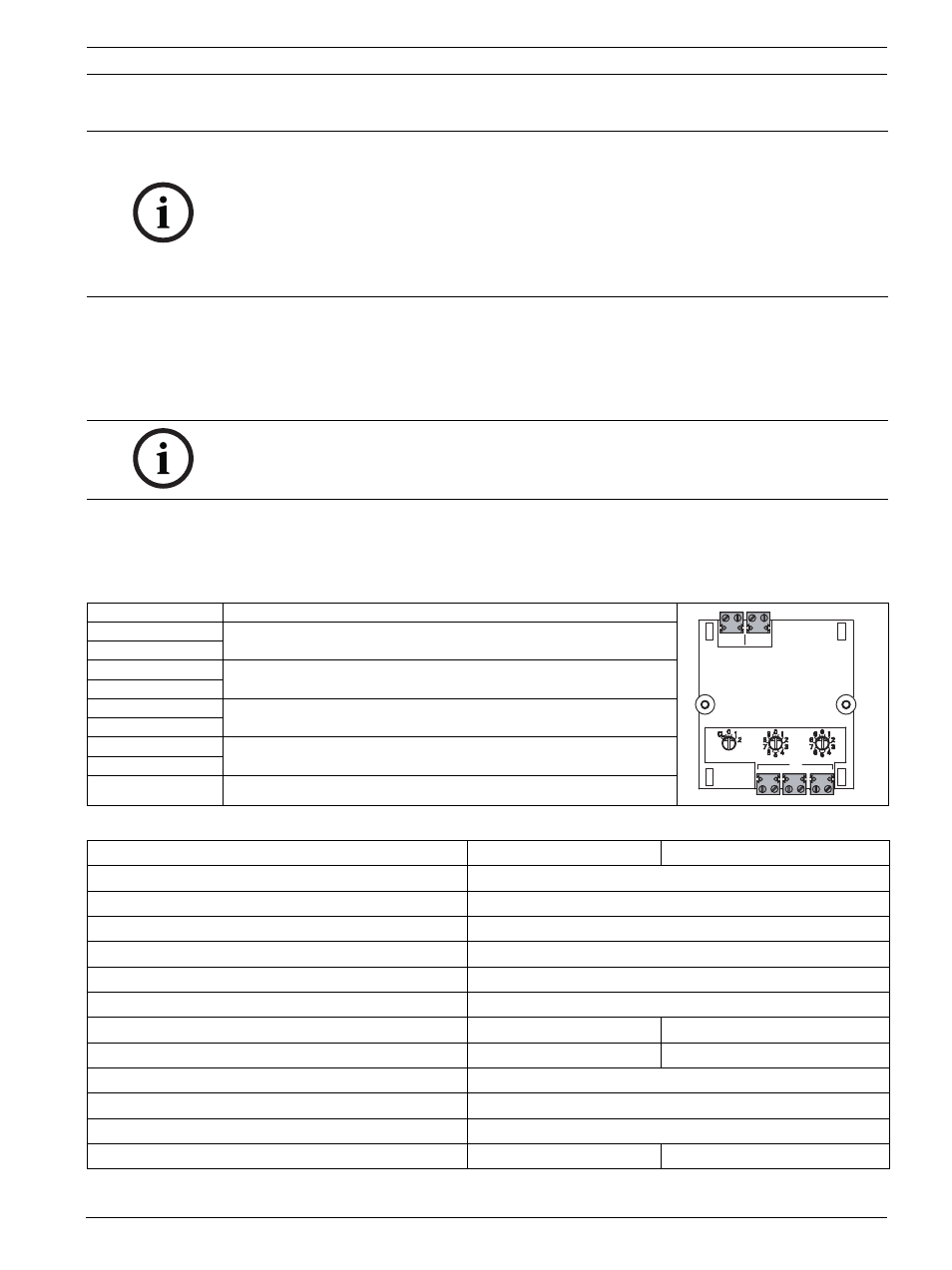

Aansluiting
Technische specificaties
- Installatie mag uitsluitend worden uitgevoerd door geautoriseerd en gespecialiseerd
personeel!
- Ieder uiteinde van de LSN-bus waarop 4-draads elementen zijn aangesloten, moeten
worden afgesloten met een afsluitmodule.
- Bij de installatie dient rekening gehouden te worden met specifieke landelijke normen en
richtlijnen.
- Wanneer lusbekabeling aanwezig is, moet de voedingseenheid alleen worden afgesloten
in de lus wanneer ERT wordt gebruikt. Als geen ERT-systeem aanwezig is, moet de
voedingseenheid worden afgesloten bij de FLM-420-EOL4W module.
AANWIJZING!
De FLM-420-EOL4W kan niet worden gebruikt om T-aftakkingen af te sluiten.
Omschrijving Functie
LSN a1- LSN in
LSN b1+
LSN a2-
LSN uitgaand
LSN b2+
POW IN +U
Voeding, ingaand
POW IN 0V
POW OUT +U
Voeding, uitgaand (alleen vereist met ERT-systeem)
POW OUT 0V
Shield
Kabelafscherming
8¸M888ˆN
HGO8AF 88 88¸M888ˆN
HGO8GML
DKF
Z¦88[¸8888Z€¦88[€¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Ingangsspanning AUX 8 VDC tot 30 VDC
Ingangsspanning LSN 15 VDC tot 33 VDC
Stroomverbruik AUX < 5,0 mA
Stroomverbruik LSN < 2,0 mA
Materiaal van behuizing ABS/PC-composiet
Kleur van behuizing Signaalwit (RAL 9003)
Afmetingen Ca. 77 x 86 x 44 mm Ca. 126 x 126 x 71 mm
Gewicht 85 g 346 g
Toegestane bedrijfstemperatuur -20°C tot +55°C
Toegestane opslagtemperatuur -25°C tot +85°C
Toegestane relatieve vochtigheid <96%, niet-condenserend
Beschermingsklasse conform IEC 60529 IP 30 IP 54
