14 fr FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Notes
Fonctions
Le module FLM-420-EOL4W EOL LSN peut détecter des défaillances sur la ligne LSN et la
tension auxiliaire, conformément à la norme EN 54-13, et utilise la ligne pour signaler des
erreurs sur le panneau de commande de la centrale incendie.
Le FLM-420-EOL4W sert à compléter des boucles ou des tronçons LSN. Veuillez utiliser le
module FLM-420-EOL2W EOL pour raccorder les dérivations LSN.
Paramétrage de l'adressage
Tournez les commutateurs rotatifs dans la position requise à l'aide d'un tournevis pour vis à
fente.
Connexion
Caractéristiques techniques
- L'installation doit être effectuée uniquement par un personnel habilité et formé à cet
effet.
- Un module EOL doit se trouver à chaque extrémité du bus LSN à laquelle sont connectés
des éléments à 4 fils.
- Les normes et réglementations en vigueur dans chaque pays doivent être respectées lors
de l'installation.
- En présence d'un câblage en boucle, l'alimentation doit se terminer au niveau de la
boucle si un système ERT est utilisé. En l'absence d'un système ERT, l'alimentation doit
se terminer au niveau du module FLM-420-EOL4W.
REMARQUE !
Le module FLM-420-EOL4W ne peut pas être utilisé pour raccorder des dérivations.

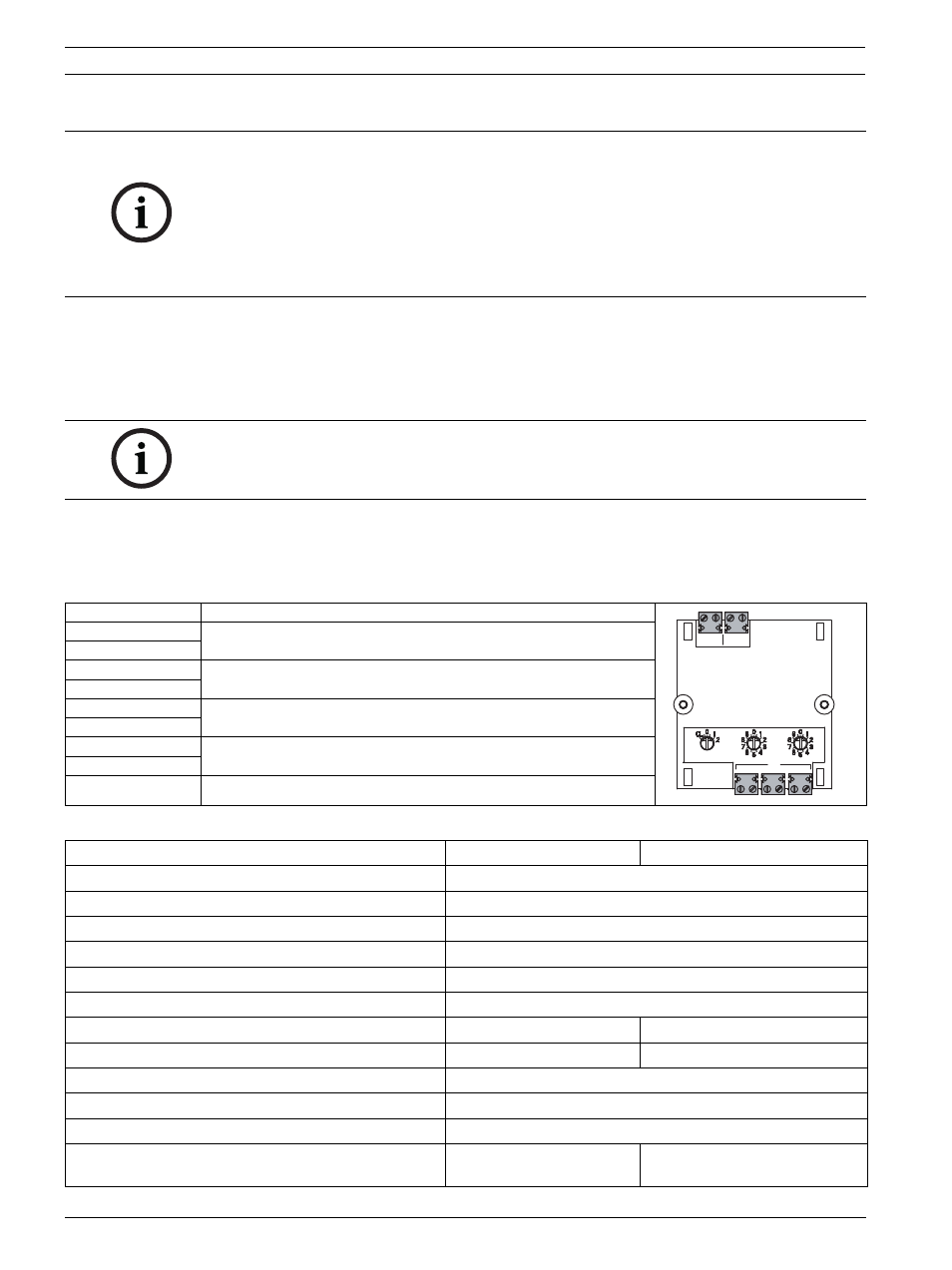

Description Fonction
LSN a1- Entrée LSN
LSN b1+
LSN a2-
LSN sortant
LSN b2+
POW IN +U
Alimentation, entrante
POW IN 0V
POW OUT +U
Alimentation, sortante (uniquement nécessaire avec le
système ERT)
POW OUT 0V
Shield
Blindage des câbles
8¸M888ˆN
HGO8AF 88 88¸M888ˆN
HGO8GML
DKF
Z¦88[¸8888Z€¦88[€¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tension d'entrée AUX 8 Vcc à 30 Vcc
Tension d'entrée LSN 15 Vcc à 33 Vcc
Consommation AUX < 5,0 mA
Consommation LSN < 2,0 mA
Matière du boîtier ABS + PC
Couleur du boîtier Blanc signal (RAL 9003)
Dimensions Environ 77 x 86 x 44 mm Environ 126 x 126 x 71 mm
Poids 85 g 346 g
Température de fonctionnement autorisée -20 °C à +55 °C
Température de stockage autorisée -25 °C à +85 °C
Humidité relative autorisée Inférieur à 96 % (sans condensation)
Catégorie de protection conforme à la norme
CEI 60529 IP 30 IP 54
