80 fr AEC-AMC2-UL1 - Manuel d’installation
F.01U.097.252 | V 3.2 | 2010.01 Bosch Sicherheitssysteme GmbH
Raccordement des périphériques

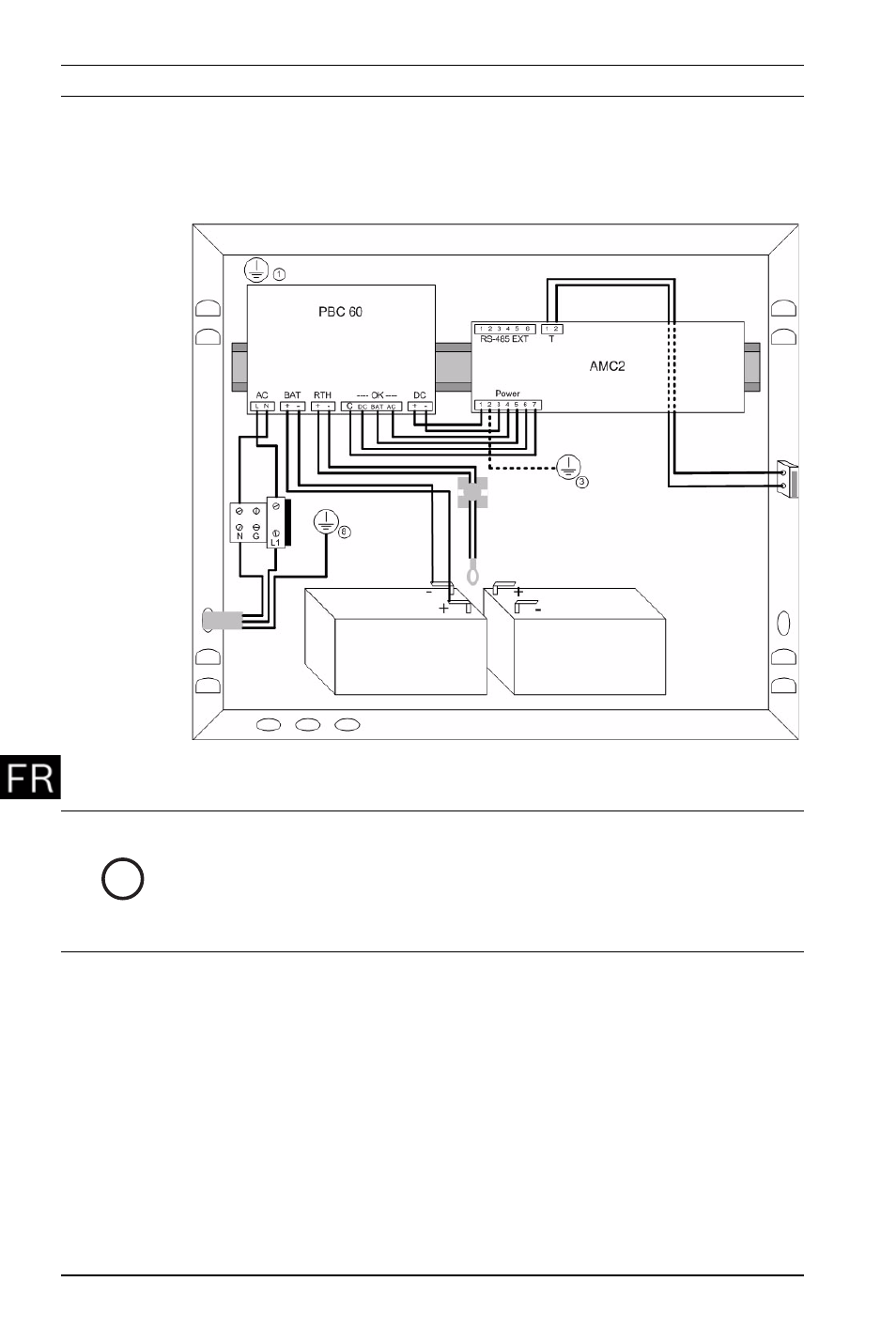

Figure 4 Raccordement des périphériques
1. Montez l'AMC sur le rail (élément 2 dans la Figure 1) et
mettez l'alimentation de côté.
2. Placez les batteries rechargeables en bas du caisson et
fixez-les à l'aide des attaches de câbles F - (Figure 2)
3. Placez le support J (Figure 2) à l'arrière du caisson afin de
pouvoir y fixer par la suite les connecteurs inutilisés du
câble B.
4. Jeu de câbles A :
a. Branchez la fiche à 7 broches A1 sur le connecteur
d'alimentation de l'AMC (étiqueté POWER
(ALIMENTATION)).
i
REMARQUE !
Les étapes suivantes décrivent la connexion des batteries
rechargeables en mode 24 V. Pour obtenir des informations sur
les connexions en mode 12 V, reportez-vous à
Section Variations en mode 12 V.
