Montaje de la carcasa
Abra el cierre de la tapa de la carcasa con la llave
correspondiente y retire la cubierta del bastidor.
Monte la carcasa metálica en la posición que desee. Para ello,
utilice los anclajes suministrados con la carcasa.
Fije los tornillos (posición H del kit de accesorios) en los
puntos para montar la carcasa en la pared.

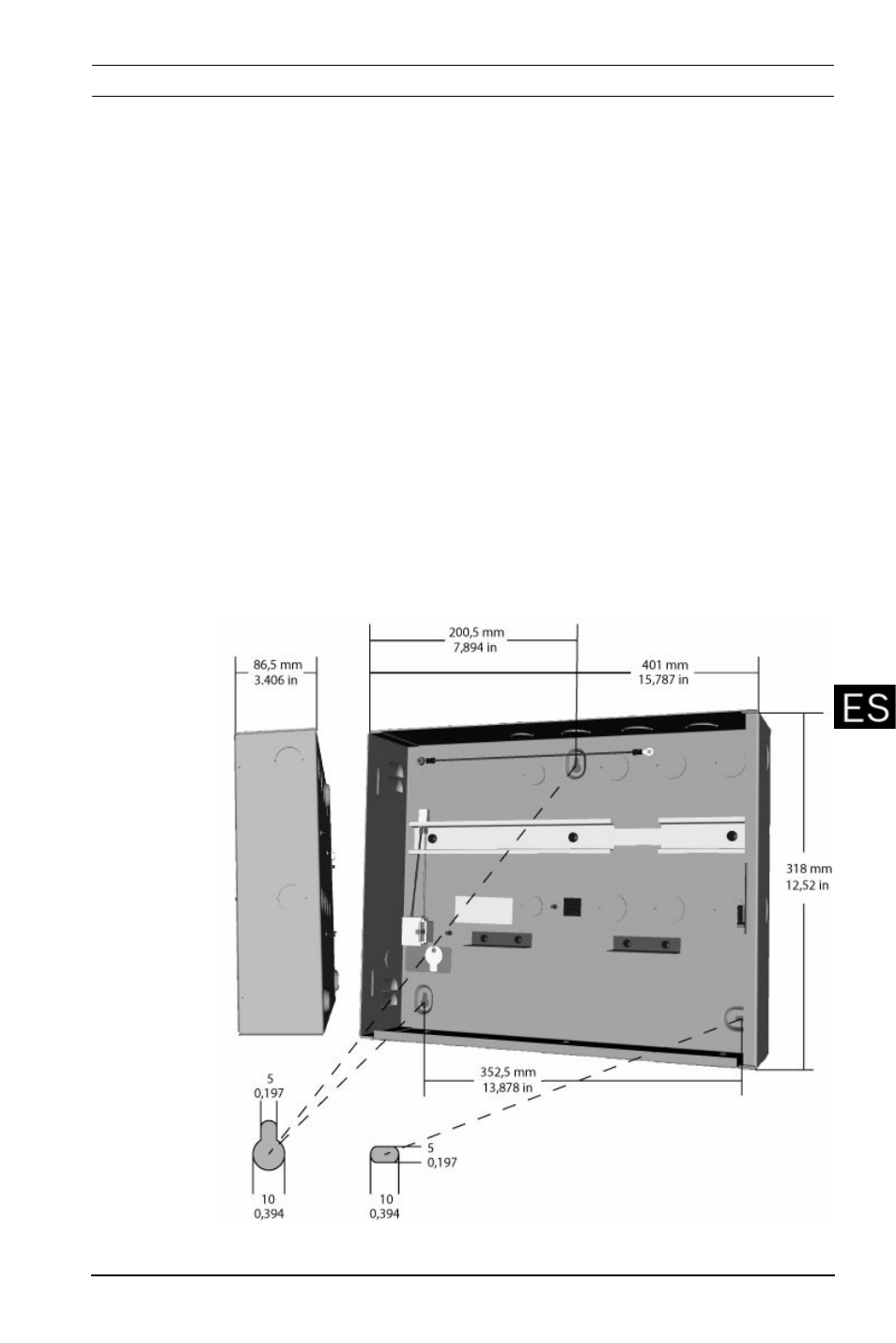

Figura 3 Dimensiones de la carcasa
E = Cables de sujeción para fijar el cable premontado
F = Cables de sujeción para fijar las baterías recargables
G = Cable premontado con sensor de temperatura (se
incluye en el paquete de la fuente de alimentación)
H = Tres anclajes para los tornillos S8 y los tornillos para
madera M6 x 50
J = Soporte para la fijación de los cables
