FLM-320-EOL4W-S nl 15
Bosch Sicherheitssysteme F.01U.121.918 | 5.0 | 2011.05
Opmerkingen
Functies
De FLM-320-EOL4W-S wordt gebruikt om conventionele steeklijnen af te sluiten. Hij kan
storingen detecteren op de conventionele lijn en in de spanning voor randapparatuur conform
EN 54-13, en gebruikt de lijn om een fout te melden op het bedieningspaneel van de
brandmeldcentrale.
Aansluiting
Sluit de afsluitmodule aan als laatste element in een conventionele lijn. Stel de weerstand (R),
de spanning (V) en de voeding (P) voor de lijn in via de DIP-switches. Gebruik daarbij de
FSP-5000-RPS programmeersoftware om de waarden en overeenkomstige DIP-instellingen te
berekenen.
Technische specificaties
- Installatie mag uitsluitend worden uitgevoerd door geautoriseerd en gespecialiseerd
personeel!
- Op het uiteinde van iedere conventionele lijn moet een afsluitmodule worden
aangesloten.
- Bij de installatie dient rekening gehouden te worden met specifieke landelijke normen en
richtlijnen.
- U moet de FSP-5000-RPS programmeersoftware voor de FPA-5000 brandmeldcentrale
gebruiken om te berekenen welke programmering via de DIP-switches noodzakelijk is.

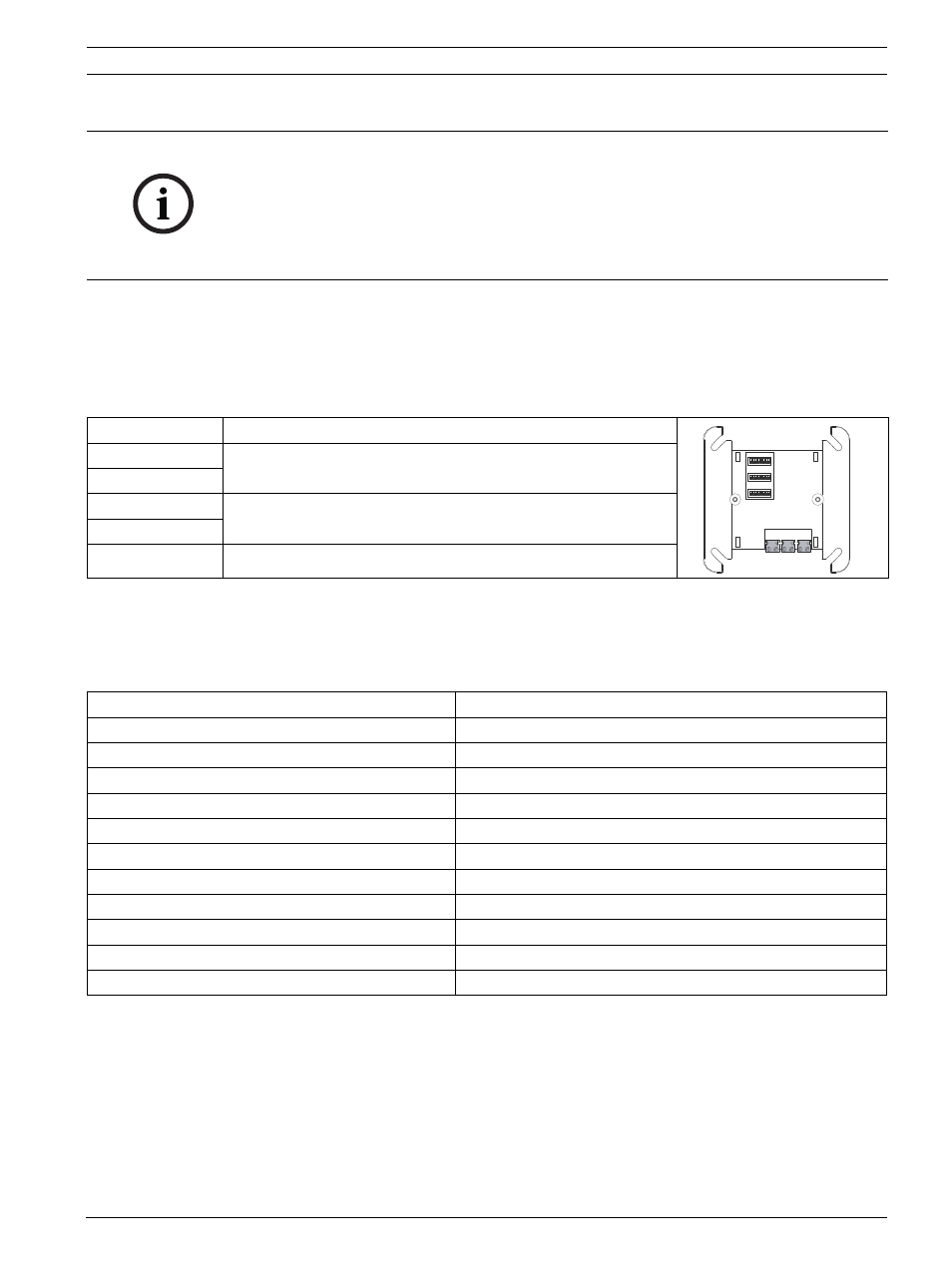

Omschrijving Functie
CONV b+ Conventionele lijn, inkomend
CONV a-
POWER +U Voeding
POWER 0V
Shield Kabelafscherming
POWER CONV
Shield +U 0V b+ a-
R
V
P
Ingangsspanning AUX 8 VDC tot 30 VDC
Ingangsspanning conventioneel 9 VDC tot 30 VDC
Stroomverbruik AUX < 5,5 mA
Stroomverbruik conventioneel < 2,0 mA
Materiaal van behuizing ABS/PC-composiet
Kleur van behuizing Signaalwit, RAL 9003
Afmetingen (H x B x D) Ca. 126 x 126 x 71 mm
Gewicht 342 g
Toegestane bedrijfstemperatuur -20°C tot 55°C
Toegestane opslagtemperatuur -25°C tot 85°C
Toegestane relatieve vochtigheid <96%, niet-condenserend
Beschermingsklasse conform IEC 60529 IP 54
