SHUNT
52 NO
550x10
22 mini

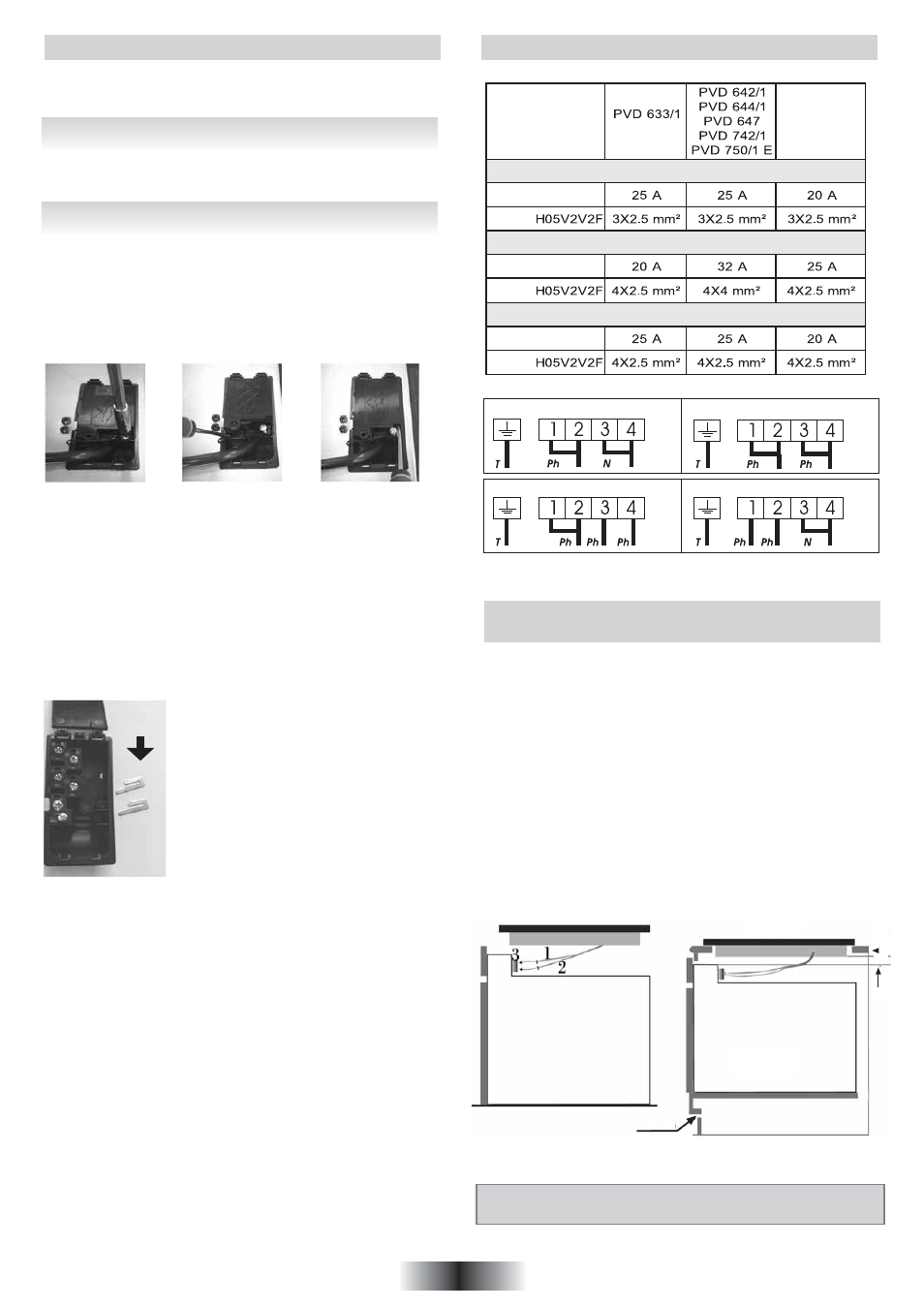

VITROKERAMISK PLATETOPP UTEN KONTROLLBRYTERE
"PVS"
Denne tilkoblingen kan utføres før eller etter at platetoppen er
montert.
Innebygd over slisser: Se den aktuelle brukerveiledningen.
Tilkobling til en strømkrets, på en stekeovn eller en glasskeramisk
platetopp, bør gå via stekeovnen. Derfor er det viktig at
i n s t r u k s j o n e n e i b r u k e r v e i l e d n i n g e n f ø l g e s n ø y e .
Den keramiske platetoppen uten kontrollbryterne "PVS" er utviklet
for bruk bare i forbindelse med spesifikke kontrollenheter eller
innebygde stekeovner med integrerte kontrollbrytere.
En detaljert tabell (leveres med stekeovner med integrerte
kontrollbrytere eller med uavhengige kontrollenheter) viser tydelig
hvordan stekeovnen er forbundet med de angitte enhetene.
Platetoppen må ikke under noen omstendigheter kobles til andre
kontrollenheter eller stekeovner som ikke er angitt i listen.
For å fortsette med tilkoblingen er det nødvendig å koble
hannkoblingene 11og 2 på platetoppen med hunnkoblingene på
stekeovnen eller kontrollpanelet.
Tilkobling til polene i koblingsboksen • PVD-modeller
Platetoppen er utstyrt med en ledning som bare kan kobles til
220–240 V-strømforsyning mellom faser eller mellom fase og
nøytral.
• Koble ledningen til en stikkontakt etter at du har valgt riktig
sikring. Se tabell.
Platetoppen kan også kobles til:
. Trefaset 220-240 V3~
. Trefaset 380-415 V2N~
Før du fortsetter må du følge instruksjonene nedenfor.
• Før du lager den nye tilkoblingen må du sjekke at installasjonen
er beskyttet av en egnet sikring (se tabellen), og at den er utstyrt
med ledninger som riktig dimensjonert til å forsyne apparatet
med strøm.
• Snu platetoppen forsiktig med glassplaten mot benkeplaten.
Husk å beskytte glassplaten.
• Åpne dekselet i følgende rekkefølge:
1 2 3
• Skru av ledningsklemmen "1".
• Finn de to flatstiftene på sidene.
• Sett en flat skrutrekker foran hver flatstift "2" og "3", og trykk inn.
• Fjern dekselet.
Løsne ledningen
• Fjern skruene på koblingsboksen med rekkeklemmen og lederne
i strømledningen.
• Trekk ut ledningen.
• Lage en ny tilkobling
• Velg ledningen i samsvar med anbefalingene i tabellen.
- Plasser ledningen i klemmen.
- Avisoler ca. 1 cm ytterst på hver av lederne
på ledningen. Husk pе е ta høyde for
nødvendig lengde på ledningen for å koble
til koblingsboksen.
- I henhold til installasjonen og ved hjelp av
rekkeklemmen, som du allerede har løsnet,
fester du lederen som vist i diagrammet.
- Fest dekselet.
- Skru ledningsklemmen tilbake på plass.
Merk: Kontroller at skruene på klemmebretter er strammet godt
til.
Denne tilkoblingen kan utføres før eller etter at platetoppen er
montert.
INSTALLERE MED STEKEOVN
PLATETOPP
STEKEOVN
Slisser for innebygd ovn: Se den
aktuelle brukerveiledningen.
Sikring
Kabel
Sikring
Sikring
Kabel
Kabel
PVD 640/1
PVC 460 C
Ph = Fase N = Nøytral T = Jord
Enfaset 220-240 V~ Tofaset 220-240 V2~
Trefaset 220-240 V3~ Trefaset 380-415 V2N~
Enfaset / Tofaset 220-240 V~
Trefaset 220-240 V3~
Trefaset 380-415 V2N~
