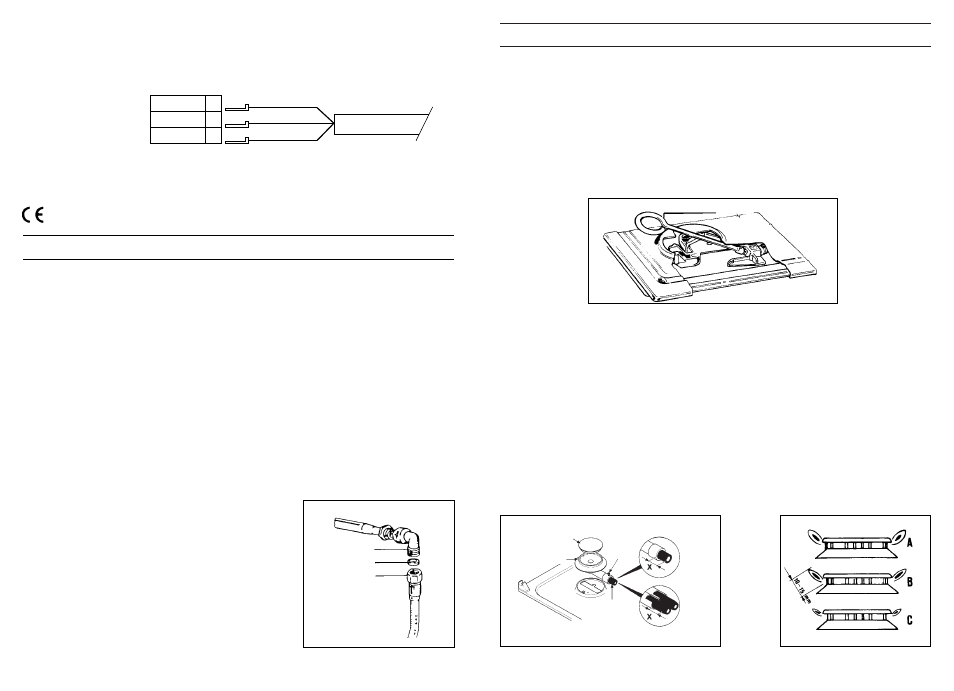

5
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello per il quale è predisposto ese-
guire nell’ordine le seguenti operazioni.
— asportare la griglia ed il bruciatore
— introdurre una chiave esagonale a tubo dentro il supporto bruciatore (fig. 5). (La chiave
esagonale è fornita come accessorio del piano).
— svitare l’iniettore e sostituirlo con quello adatto al tipo di gas disponibile (vedere ta-
bella consumi gas).
Una volta effettuata la nuova regolazione gas sostituire sul carter del vostro apparec-
chio la vecchia etichetta di taratura con quella corrispondente al nuovo gas, data in do-
tazione.
4
deve obbligatoriamente essere più lungo di circa 10 mm. rispetto ai conduttori di linea.
Utilizzare esclusivamente un cavo in gomma tipo H05RR-F.
La sezione dei cavetti deve essere 1,5 mm
2 per prodotti con elementi riscaldanti elet-
trici, e 0,75 mm 2 per gli altri prodotti. Inoltre, il diametro esterno massimo del cavo non
deve essere maggiore di 7 mm.
Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire
a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109
e al D.L. di attuazione N° 108 del 25/01/92.
Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE
e successive modifiche.
LINEA L
TERRA
NEUTRO N
RETE DI
ALIMENTAZIONE
ELETTRICA
MARRONE
GIALLO/VERDE
BLU
CAVO DI
ALIMENTAZIONE
Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l’appa-
recchio è predisposto.
È tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti.
a) Collegamento all’alimentazione
— ll collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere
effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi ac-
certati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contra-
rio eseguire le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas».
Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pres-
sione conformi alle Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e mag-
giore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione ri-
spetti i valori indicati nella tabella a pag. 6.
— Allacciamento con tubo rigido (vedere istruzioni pag. 11)
L’allacciamento all’impianto gas deve essere effettuato in modo da non provocare
sollecitazioni di alcun genere all’apparecchio.
— Allacciamento con tubo flessibile in acciaio (vedere istruzioni pag. 11)
Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico.
Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di
tenuta conformi alla UNI-CIG 9264.
La messa in opera di tali tubi deve essere effet-
tuata in modo che la loro lunghezza, in condi-
zioni di massima estensione, non sia maggiore
di 2000 mm.
Importante: ad installazione ultimata control-
lare la perfetta tenuta di tutti i raccordi utiliz-
zando una soluzione saponosa e mai una
fiamma. Assicurarsi inoltre, che il tubo fles-
sibile non possa essere a contatto con una
parte mobile del modulo da incasso (es. cas-
setto) e che non sia situato in luoghi dove
possa essere danneggiato.
Allacciamento (parte a gas)
Raccordo
Guarnizione
Tubo rigido
o tubo flessibile
REGOLAZIONE BRUCIATORI
Carburazione delle fiamme
Per ottenere il massimo rendimento dei bruciatori, è necessaria un’esatta regolazione
della carburazione. Una buona fiamma deve essere delineata e priva di punte gialle (fig.
7/B); in caso di eccesso d’aria la fiamma è nitida con dardo molto corto (fig. 7/C), in ca-
so di difetto d’aria la fiamma è mal delineata con dardo che termina con una punta gial-
la (fig. 7/A): in questi casi occorre regolare la carburazione facendo rientrare il tubetto di
regolazione aria (fig. 6) all’interno del tubo venturi in caso di difetto d’aria o estraendolo
in caso di eccesso d’aria. Per poter posizionare il tubetto per la regolazione dell’aria si
deve allentare la vite di fissaggio. A regolazione avvenuta la vite deve essere bloccata.
Fig. 6 Fig. 7
SPARTIFIAMMA
VENTURI
TUBETTO
REGOLAZIONE ARIA
VITE DI
FISSAGGIO
AUSILIARIO
SEMIRAPIDO
RAPIDO
DOPPIA CORONA
ULTRARAPIDO
PESCERA
Per quota X vedi tabella allegata
Chiave esagonale
Fig. 5
