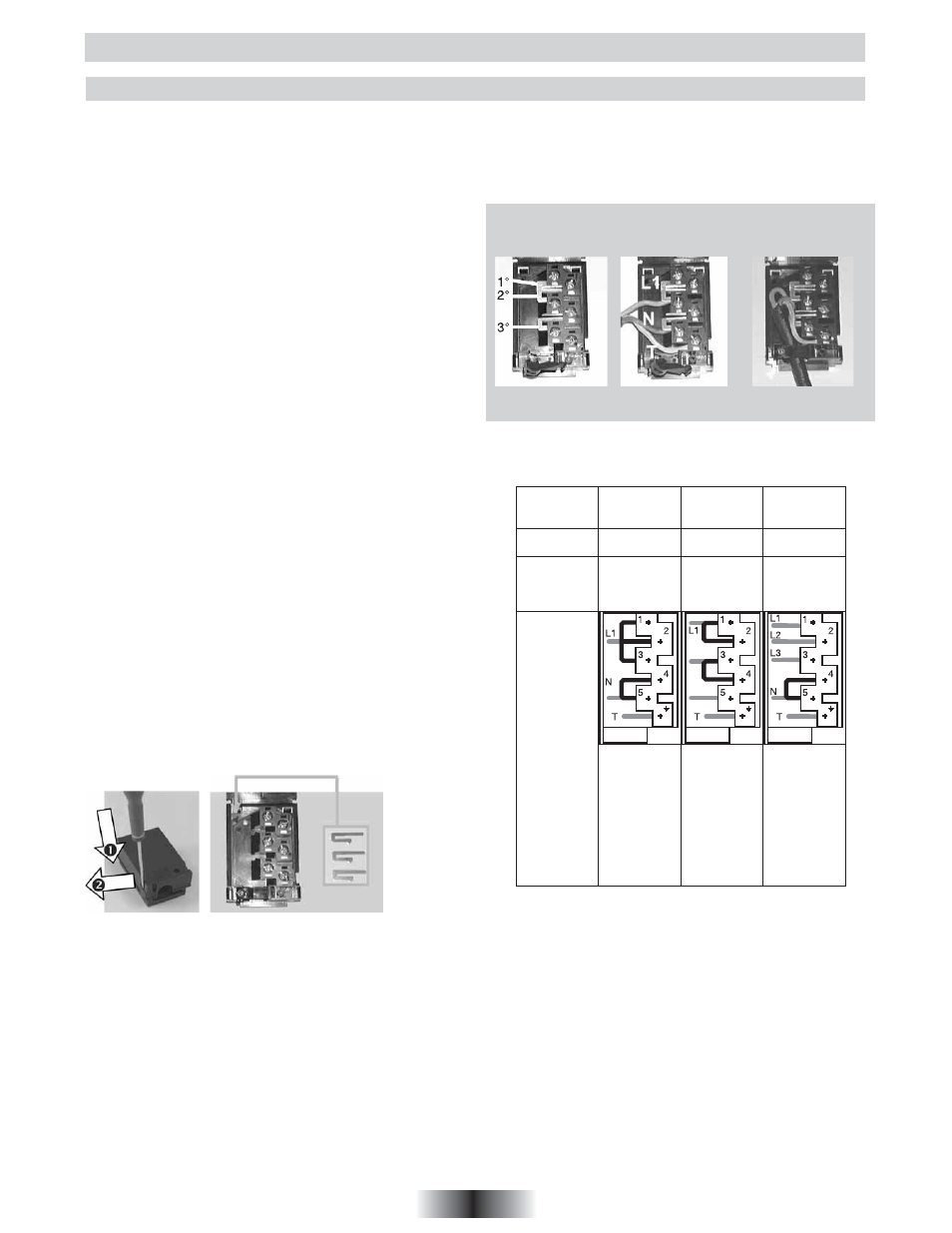

ELEKTRISCHER ANSCHLUSS
Herstellen des Anschlusses :
. Schrauben Sie die Kabelschelle ab,
. führen Sie die Leitung durch die Kabelklemme hindurch,
. isolieren Sie die Enden jedes Leiters ab und schließen Sie
sie an die Klemmen unter Beachtung der entsprechenden
Markierungen und der Stellungen auf den Brücken an, wie
auch in der Anschlusstabelle angegeben.
Achtung: Ein nicht korrektes Anzugsmoment kann zur Gefahr einer
Überhitzung des Netzanschlusskabels führen.
H05VV-F
3 G 2,5 mm
2
Einphasig
220-230V~
25 A SICHERUNG
Kabeltyp-
Aera
2 Phase
Shunt 1-2
Shunt 2-3
5 Nulleiter
Shunt 4-5
T Erdung
ANSCHLUSS
AN DAS
KLEMMBRETT
Shunt:
Schlagen Sie
eine Brücke
mittels eines
Parallel-
widerstands
H05RR-F,
H05VV-F oder,
4 G 2,5 mm2
H05VV-Foder,
H05RR-F
5 G 1,5 mm2
Dreiphasig
220-230V3~
Dreiphasig
380-415V3N~
25 A 16 A
1 Phase
Shunt 1-2
3 Phase
Shunt 3-4
5 Phase
T Erdung
1 Phase
2 Phase
3 Phase
5 Nulleiter
Shunt 4-5
T Erdung
L2
L3
56 DE
INSTALLATION
Wenn die Arbeiten zum Anschluss des Geräts an das
Versorgungsnetz abgeschlossen worden sind, ziehen Sie die
Kabelschelle an und schließen Sie den Deckel.
Beispiel für einen einphasigen Anschluss.
1- Brücken einlegen 2- Leiter verlegen 3- Das Kabel durch die
Kabelschelle hindurchführen
Die Installation muss den geltenden Vorschriften entsprechen.
CANDY lehnt jede Verantwortung für Schäden ab, die sich aus
einem unsachgemäßen oder fahrlässigen Gebrauch ergeben
sollten.
Achtung:
• Vor jeder Arbeit an der Elektrik über prüfen Sie die
Versorgungsspannung am Stromzähler, die Einstellung des
Trennschalters, die Kontinuität der Erdverbindung mit dem Gerät
und die Eignung der Schmelzsicherung.
• Der elektrische Anschluss an das Gerät soll durch einen Stecker
mit geerdeter Steckdose oder über mehrpoligen Abschalthebel.
Wenn das Gerät über eine Steckdose verfügt, muss es so
aufgestellt werden, dass diese zugänglich ist.
CANDY kann für Unfälle, die auf den Gebrauch eines nicht
geerdeten Gerätes oder auf fehlerhafte Kontinuität der
Erdverbindung zurückzuführen sind, nicht haftbar gemacht werden.
• Jeder Mangel, der die elektrische Anschlussschnur betrifft, soll
beim Kundendienst oder bei einem qualifizierten Techniker gemeldet
werden.
Achtung! Dieses Gerät muss geerdet werden. Bei Fehlen einer
angemessenen Erdung werden Sie beim Berühren der
metallischen Teile Ihres Gerätes aufgrund der Gegenwart eines
Funkstörungsdämpfers einen elektrischen Stromverlust fühlen.
TRIO 9501
Das Gerät wird mit Kabel, geliefert der nur den Anschluß
zwischen Phasen bzw. Phase und Nulleiter mit einer Spannung
von 220-230 V ermöglicht. Schliessen Sie es an einen Stecker
von 10/16 Ampere an.
TRIO 9503
Dieser Trio wird ohne Anschlussschnur geliefert, aber er ist
mit einem Klemmbrett ausgestattet, das es Ihnen ermöglicht,
den entsprechenden Anschluss für die vorhandene
Versorgungsspannung zu wählen.
Das Klemmbrett befindet sich auf der Rückseite des Trios.
Öffnen des Klemmbretts :
. Br ingen Sie die beiden Stifte an den Seiten an,
. Legen Sie das Blatt eines Schraubenziehers vor je einen Stift,
legen Sie es hinein (1) und drücken Sie ein (2).
. Nehmen Sie den Deckel ab.
Klemmbrett
x 3 Brücken
