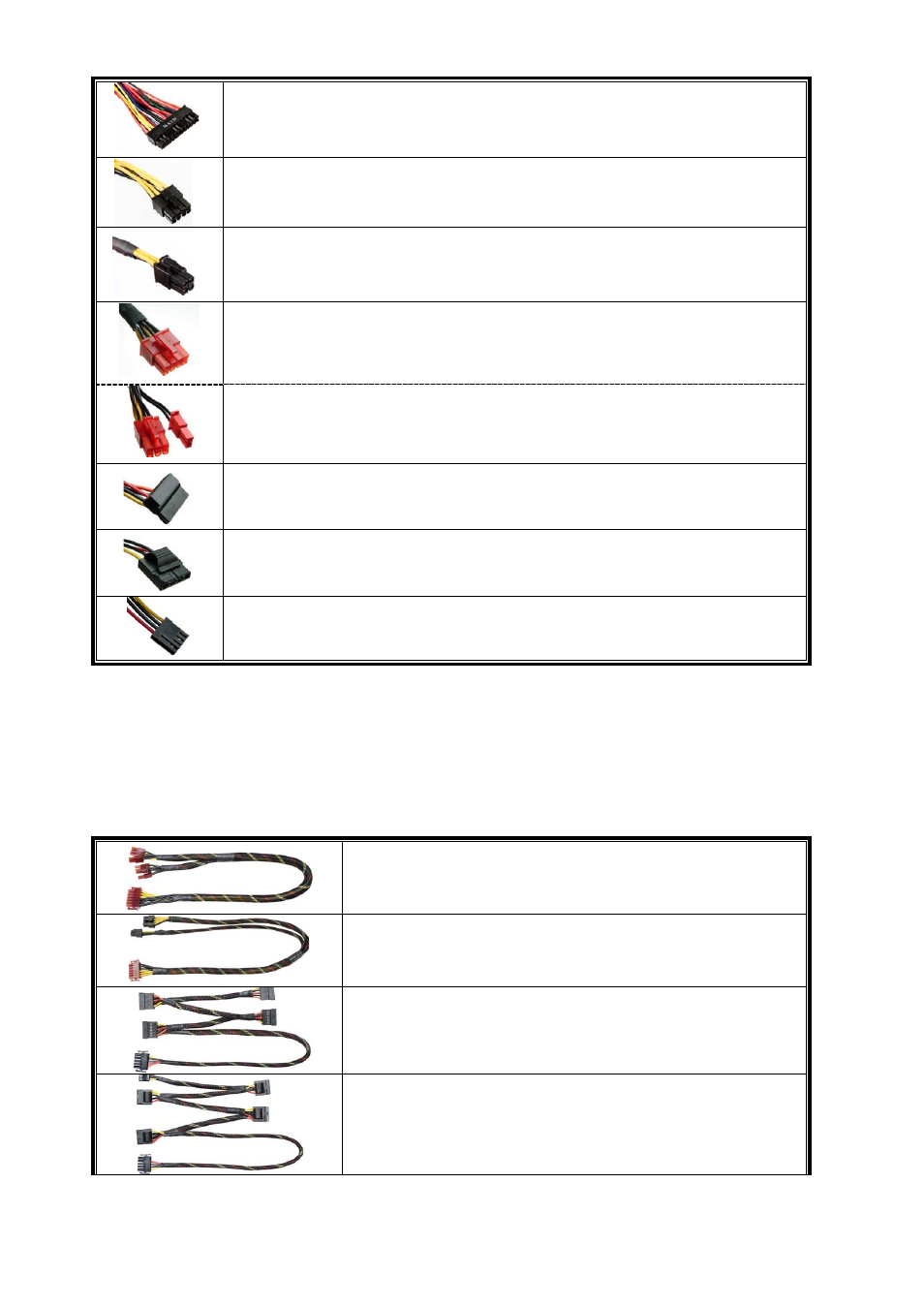

 ชนิดของขั้วต่อ

เมนบอร์ด 24P

สําหรับเมนบอร์ดของเซิร์ฟเวอร์/เวิร์คสเตชั่น ATX/EEB/CEB รุ่นใหม่ๆ

8P CPU +12V

การกําหนดค่าเป็น 8 pin รองรับระบบเซิร์ฟเวอร์/เวิร์คสเตชั่นที่มี CPU หลายตัว และระบบที่มี CPU

ประสิทธิภาพสูงเพียงตัวเดียวได้

4P CPU +12V

การกําหนดค่า pin 4 เข้ากันได้กับบางระบบมี CPU เดียว

6+2P (8P) PCI Express, in combined mode

การกําหนดค่าเป็น 8 pin รองรับกราฟิกการ์ดที่มีประสิทธิภาพสูงรุ่นล่าสุด ซึ่งต้องใช้ขั้วต่อ PCI-E แบบ 8 pin

มีขั้วต่อให้เลือกใช้งานได้ทั้ง 6+2P (8P) PCI Express, และชนิด 6P PCI Express

กราฟฟิกการ์ด PCI-E ที่มีประสิทธิภาพสูงส่วนใหญ่จะต้องใช้ขั้วต่อชนิด PCI-E แบบ 6 Pin

SATA

สําหรับไดร์ฟ SATA/SAS

4P Molex

สําหรับไดร์ฟ IDE/SCSI/SAS หรือกราฟิกการ์ด AGP บางรุ่น ที่ใช้กําลังไฟ 4P แบบปกติในช่องเสียบ

FDD

สําหรับ FLOPPY DRIVES หรือการ์ดสําหรับเสียบเพิ่มบางอย่าง

#1 ไดร์ฟ SATA บางตัวใช้กําลังไฟ SATA หรือ 4P Molex ปกติจะใช้ขั้วต่อระบบไฟอย่างใดอย่างหนึ่ง เพื่อจ่ายไฟให้ไดรเวอร์

แต่ไม่ใช้ขั้วต่อสองอันพร้อมกัน! โปรดดูรายละเอียดจากคู่มือการใช้งานไดร์ฟ

#2 เมนบอร์ดบางตัวต้องใช้ขั้วต่อนี้ เพื่อใช้กระแสไฟ +12V จากขั้วต่อระหว่างเมนบอร์ด 24 pin กับช่องเสียบ PCI-E

ถ้าระบบของคุณใช้การ์ดจอแรงๆที่กิน กําลังไฟมากๆ

กรุณาปลั๊กขั้วต่อนี้กับซ็อกเก็ตเมนบอร์ด(MB)โดยตรวจสอบให้สอดคล้องกับรายละเอียดในคู่มือเมนบอร์ด

 สายโมดูลาร์ที่ให้มาพร้อมเครื่อง

ใช้แต่สายโมดูลาร์ ENERMAX ของแท้ ที่ให้มาพร้อม ENERMAX PSU เท่านั้น สายเคเบิลที่ผลิตจากบริษัทอื่นอาจไม่สามารถใช้งานร่วมกันได้

และอาจทําให้ PSU และ/หรือระบบของท่านชํารุดเสียหายได้ นอกจากนั้นการใช้สายเคเบิลของผู้ผลิตรายอื่น ยังไม่รวมอยู่ในเงื่อนไขการรับประกัน

PSU อีกด้วย

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
สายโมดูลาร์สําหรับกราฟิกการ์ดประสิทธิภาพสูง PCI Express 1 หรือ 2 การ์ด
ที่ต้องใช้ขั้วต่อ 6P หรือ 8P PCI-E

EMC018-G: 8P & 4P +12V CPU/RAM power
สายโมดูลาร์ เพื่อรองรับเวิร์คสเตชัน/เซิร์ฟเวอร์ ที่มี CPU มากกว่า 4 ตัว และ RAM มากกว่า
16 แผง

EMC019-G: 4 x SATA drives
สายโมดูลาร์สําหรับไดร์ฟ SATA/SAS เช่นเดียวกับ ODD และ HDD

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives &
1 x FDD connector
สายโมดูลาร์สําหรับไดร์ฟ IDE/SCSI/SAS และอุปกรณ์ต่อพ่วง บวกขั้วต่อระบบไฟ FDD 1
ขั้ว
