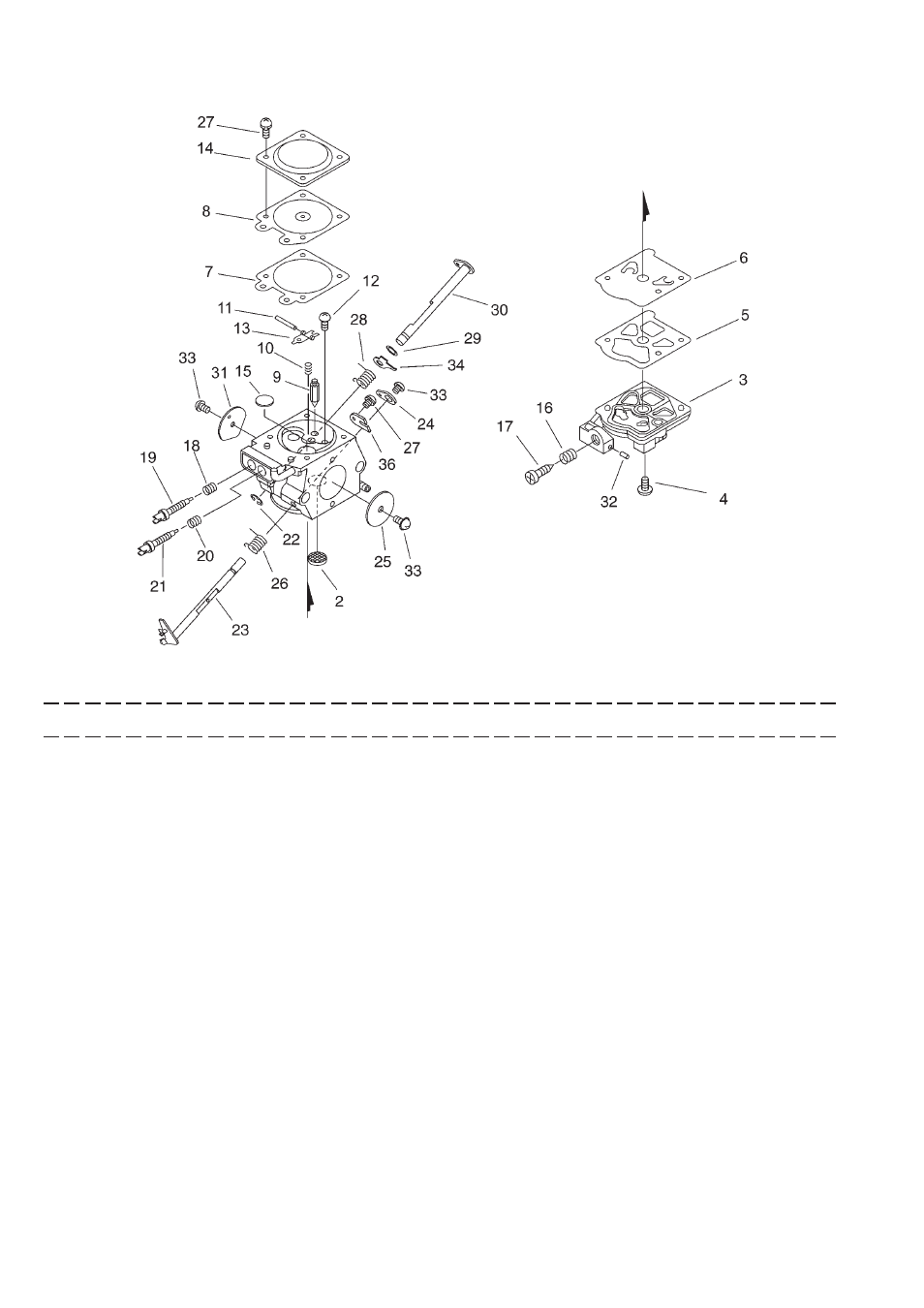

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
A021-001730 1 CARBURETOR,DIAPHRAGMWT-941
2 + 123126-10631 1 SCREEN, INLET
3 + 123124-38330 1 COVER, FUEL PUMP
4 + 123110-03930 1 SCREW, PUMP COVER
5 + 123125-15030 1 GASKET, FUEL PUMP
6 + 123112-15030 1 DIAPHRAGM, FUEL PUMP
7 + 123140-03930 1 GASKET, M. DIAPHRAGM
8 + P003-001850 1 DIAPHRAGM, METERING
9 + 123137-19830 1 VALVE, INLET NEEDLE
10 + 123122-39330 1 SPRING, METER. LEVER
11 + 123138-03930 1 PIN, METERING LEVER
12 + 123139-03930 1 SCREW, M. LEVER PIN
13 + 123123-03930 1 LEVER, METERING
14 + 123142-03930 1 COVER, M. DIAPHRAGM
15 + 123146-10631 1 PLUG, WELCH
16 + 123133-04260 1 SPRING, IDLE ADJUST
17 + 123134-04260 1 SCREW, IDLE ADJUST
18 + 123121-22130 1 SPRING, NEEDLE
19 + 123118-30330 1 NEEDLE, IDLE
20 + 123119-22130 1 SPRING, NEEDLE
21 + P003-002220 1 NEEDLE, HIGH SPEED
22 + 123127-15030 1 RING
23 + P003-001810 1 SHAFT ASY,THROTTLE
24 + P003-001780 1 LEVER, THROTTLE
CS-450 7 Carburettor
