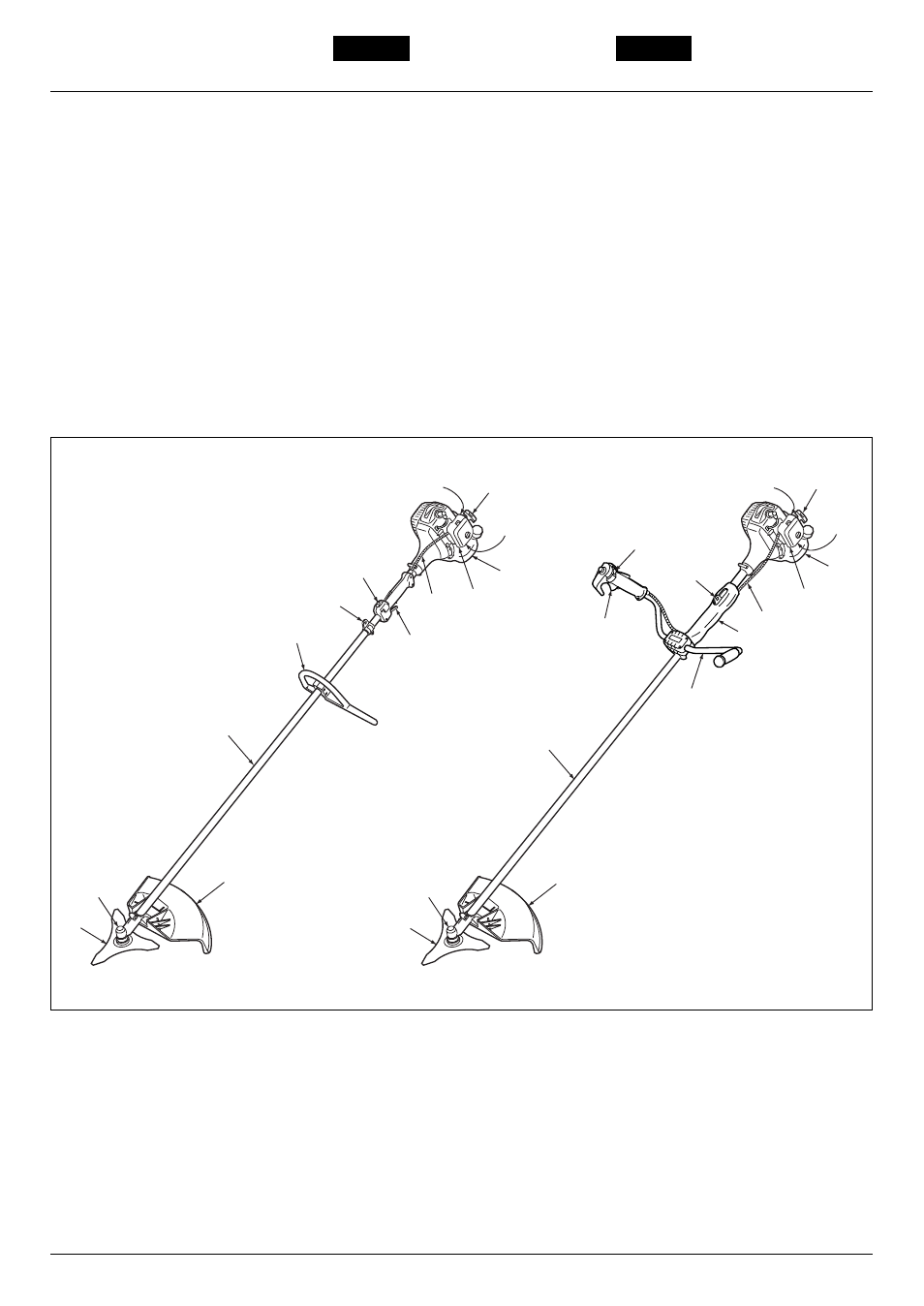

1. Parts location 1. Emplacement des pieces
8
BC2602DLM BC2602DWM
1
2
3 5
6
7
8
9
10
11
12
13
14
4 11
12
13
14
1
2
3
4
5
6
7
8
10
16
15
(1) Primer pump
(2) Air cleaner cover
(3) Choke lever
(4) Fuel tank
(5) Starter knob
(6) Blade
(7) Gear case
(8) Debris guard
(9) Loop handle
(10) Drive shaft housing
(11) Sholder strap hanger
(12) Throttle lever
(13) Ignition switch
(14) Throttle cable
(15) Protector
(16) Handle
(1) Pompe d’amorçage
(2) Capot du filtre à air
(3) Levier de starter
(4) Réservoir de carburant
(5) Poignée de démarrage
(6) Lame de coupe
(7) Boîtier du renvoi d’angle
(8) Cache de protection
(9) Poignée
(10) Tube de l’arbre d’entraînement
(11) Fixation du harnais
(12) Levier d’accélération
(13) Bouton d’allumage
(14) Câble d’accélérateur
(15) Protecteur
(16) Poignée
