12
■ Verwendung als 2-Kanal-Stereolautsprecher
Wenn die Lautsprecher in Richtung Hörposition leicht
angewinkelt aufgestellt werden, wird ein besseres Stereo-
Klangbild erhalten.
■ Verwendung als Hauptlautsprecher innerhalb
eines Mehrkanal-Systems
In diesem Fall sind die Lautsprecher auf beiden Seiten des
Fernsehgeräts aufzustellen. Die Position der Lautsprecher ist
hier von großer Wichtigkeit, da dies auf die Gesamt-Tonqualität
des Mehrkanal-Systems einen entscheidenden Einfluß hat. Die
Lautsprecher sind anhand der beim Verstärker mitgelieferten
Anleitung aufzustellen, abhängig von der Hörposition.
SPEAKERS
A
B
L R
+ + – –

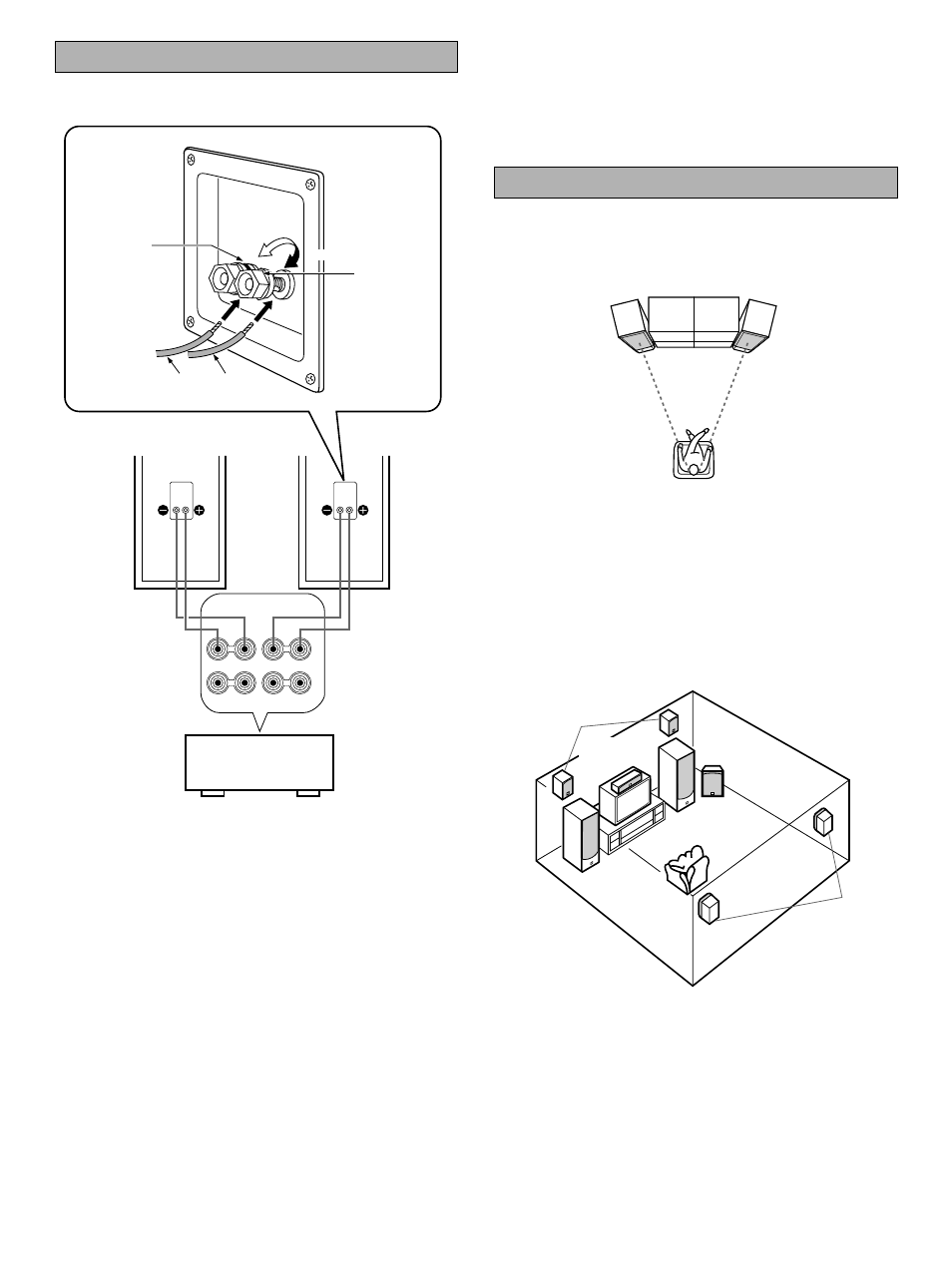

ANSCHLUSS AN DEN VERSTÄRKER
Bevor Anschlüsse vorgenommen werden, vergewissern
Sie sich, daß der Verstärker ausgeschaltet ist.
Lautsprecher-
Ausgangsklemmen
des Verstärkers
–
Verstärker oder
Receiver
+
Lösen
Festziehen
Lautsprecher
(L)
Lautsprecher
(R)
POSITIONIEREN DER LAUTSPRECHER
Hintere
Lautsprecher
Subwoofer
NS-120
■ Anschlüsse
● Die Lautsprecherkabel mit den Eingangssignal-
Schraubklemmen an der Rückseite des Verstärkers und den
Lautsprecher-Ausgangsklemmen verbinden.
● Eine der Kabeladern mit den (+)-Klemmen an Verstärker und
Lautsprecher verbinden. Die andere Ader mit den (–)-
Klemmen an diesen beiden Komponenten verbinden.
● Einen der Lautsprecher mit den linken Klemmen (durch L
markiert) des Verstärker verbinden, dann den anderen
Lautsprecher an den mit (R) gekennzeichneten Klemmen
anschließen, wobei unbedingt darauf geachtet werden muß,
daß die Polarität nicht vertauscht wird (+, –). Wenn einer der
Lautsprecher mit inkorrekter Polarität angeschlossen wird,
hat dies Klangverzerrungen und ei zu schwaches Baßsignal
zur Folge.
Vorgehensweise:
➀ Die Rändelschraube der Klemme lösen.
➁
Ca. 10 mm der Isolierung vom Lautsprecherkabel
abnehmen, dann den blanken Stromleiter korrekt in die
Bohrung der Klemme einführen.
➂
Die Rändelschraube wieder festziehen.
➃ Leicht am Kabel anziehen, um die Verbindung auf
korrekten Sitz zu überprüfen.
Center
Lautsprecher
Schwarz
(–)
Rot (+)
NS-120
Vordere Effekt-
Lautsprecher
Hinweis
Darauf achten, daß sich die blanken Lautsprecherkabel
nicht berühren, da dies eine Beschädigung der
Lautsprecher und/oder des Verstärkers zur Folge haben
kann.
