7
3
チャンネル A、 B ともに 2 種類の入力端子があります。
BRIDGE モードおよび PARALLEL モードのときの入力端
子はチャンネル A です。

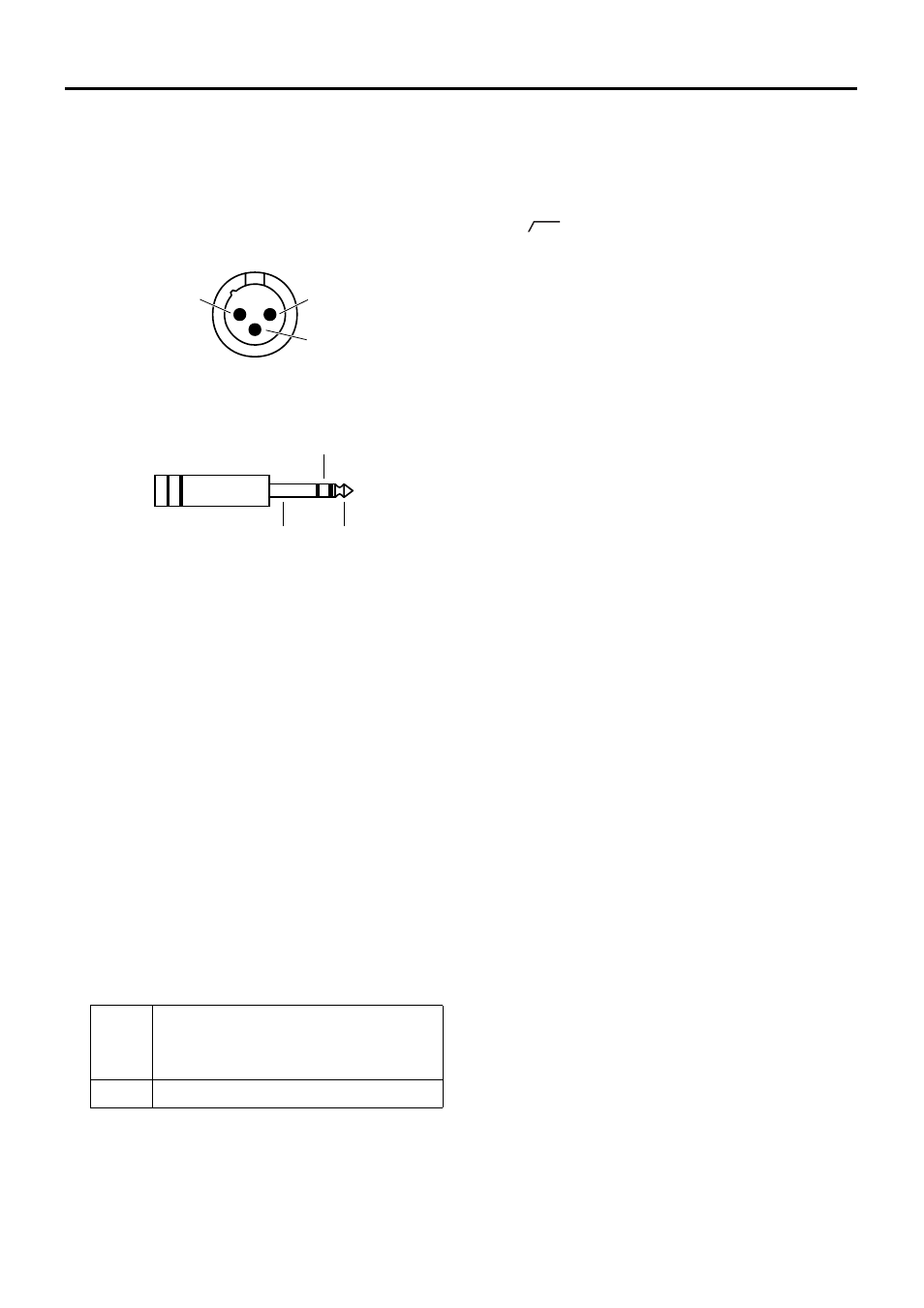

• XLR
XLR 型 3-31 タイプの入力端子です。
極性は次のとおりです（ IEC60268）
。
•
バランス型の TRS フォーン端子です。
極性は次のとおりです。
4
STEREO、 PARALLEL、 BRIDGE の 各モードの切 り替え
スイッチです。
• STEREO
STEREO モードでは、チャンネル A と B が別々に駆動し
ます（一般的なステレオアンプとなります）
。チャンネル
A の入力信号がチャンネル A の出力端子から、チャンネ
ル B の入力信号がチャンネル B の出力端子からそれぞれ
出力されます。
• PARALLEL
PARALLEL モードでは、チャンネル A の入力信号がチャ
ンネル A と B の両方の出力端子から出力されます。チャ
ンネル B の入力端子は使用しません。チャンネル A と B
のボリュームは別々に調整できます。
• BRIDGE
BRIDGE モードでは、 チャンネル Aの入力信号が BRIDGE
の 出力 端子 から 出力 され ます。こ のと きボ リュ ーム は
チャンネル A のボリュームで調整します。
5
接続するスピー カーシステムの最小インピ ーダンスにつ
いては、 8 ぺージの「スピーカーインピーダンス」を参
照してください。
6
アース用のネ ジです。ハムや雑音が生じ る場合には、こ
の端子から大 地アースを施すか、ミキサー かプリアンプ
などのシャーシと接続してみてください。
7
各チャンネルのハイパスフィルターをオン / オフします。
ON にすると 40 Hz以下の周波数が 12 dB/oct のフィルター
でカットされます。
P7000S
P5000S
P3500S
P2500S
Neutrik NL4FC
P1000S
1 2
3
HPF 40Hz
