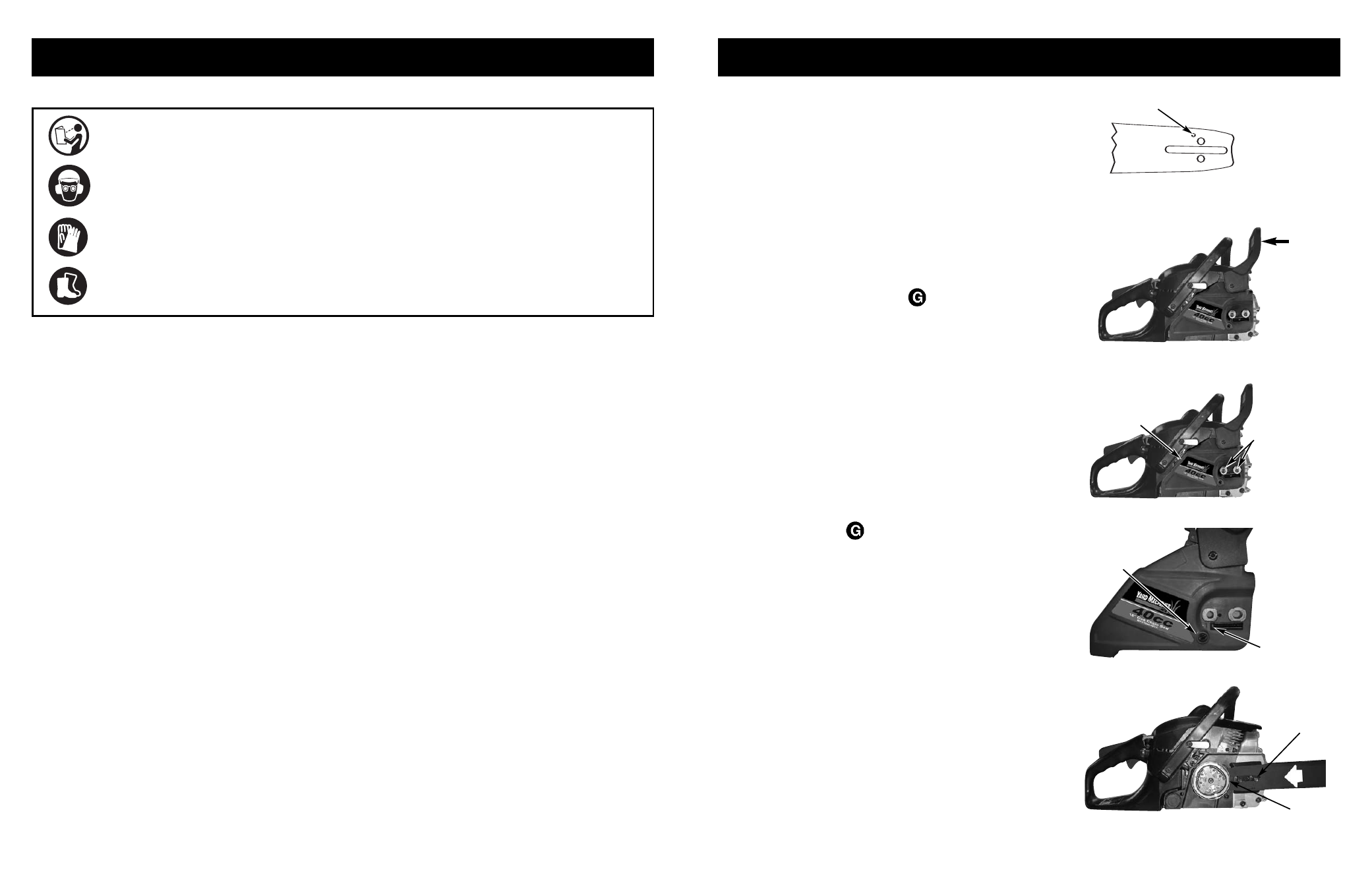

3 - INSTRUCTIONS POUR MONTAGE

3-1. OUTILS POUR MONTAGE(LA PLUPART

DES UNITÉS SONT ASSEMBLÉES À
L’USINE)

Ces outils vous seront nécessaires pour monter votre
tronçonneuse:
1. Ensemble clй а molette-tournevis (qui se trouve dans le

kit de l'utilisateur ou dans le couvercle de la boîte de
transport).

2. Des gants de protection robustes, non inclus.

3-2. MONTAGE D’ELEMENTS

Votre nouvelle tronçonneuse, il est nécessaire d’ajuster la
chaîne, remplir le réservoir à essence avec le mélange de
carburants approprié et de remplir le réservoir d’huile lubri-
fiante avant que l’unité soit prête pour l’exécution.

AVERTISSEMENT

NE JAMAIS faire démarrer la tronçonneuse sans avoir
monté guide-chaîne et chaîne.
Lire attentivement la totalité du manuel d’utilisation avant
de faire fonctionner votre outil. Faire particulièrement atten-
tion aux mesures de sécurité.
Votre manuel d’utilisation est tout à la fois un guide de
référence et un manuel de service qui présente les instruc-
tions de montage, de fonctionnement et d’entretien de
votre tronçonneuse.

3-3.GUIDE-CHAINE / CHAINE / INSTALLATION

DU CARTER D’EMBRAYAGE

AVERTISSEMENT

Utiliser des gants pour toute manipulation de la chaîne.

INSTALLATION DU GUIDE-CHAINE:

ATTENTION

Pour s’assurer que la chaîne et guide-chaîne soient huilés,
UTILISER EXCLUSIVEMENT LE TYPE DE GUIDE-
CHAINE D ORIGINE ayant un orifice pour huile (A) comme
illustré ci-dessus (Figure 3-3A).
1.

Assurez-vous que le levier du CHAIN BRAKE

®

n’est

PAS ENGAGE (Figure 3-3B).

2.

Enlevez les écrous de retenue de la barre (B). Enlever
le capot de l'embrayage (C) en le tirant de façon rec-
tiligne il faut un peu forcer. (Figure 3-3C)

3.

A l'aide d'un tournevis ou de la clé fournie dans le kit
de l'utilisateur ou dans la moitié supérieure de la boîte
de transport. Faites tourner la vis de réglage (D)
DANS LE SENS INVERSE DES AIGUILLES D'UNE
MONTRE jusqu'à ce que le TENON (E) (goujon de
projection) soit en bout de course (Figure 3-3D).

4.

Placez le bout avec socle de la barre guide au-dessus
du boulon de barre (F). Glissez la barre guide derrière
le tambour d'embrayage (G) jusqu'à ce que la barre
guide s'arrête (Figure 3-3E).

A

3-3A

30

3-3B

3-3C

C

B

3-3D

3-3E

E

D

2-5. SYMBOLES INTERNATIONAUX

Protez des protections (tête, yeux et oreilles)

Portez des gants pour protéger vos mains

Portez des bottes de protection contre le choc électrique

Lire le manuel d’utilisation.

L’utilisation des ces dispostifs de sécu-
rité est foretement recommandé afim de
réduire tout risque de blessures acci-
dentelles.

2 - MEASURES DE SECURITE

29

G

F
