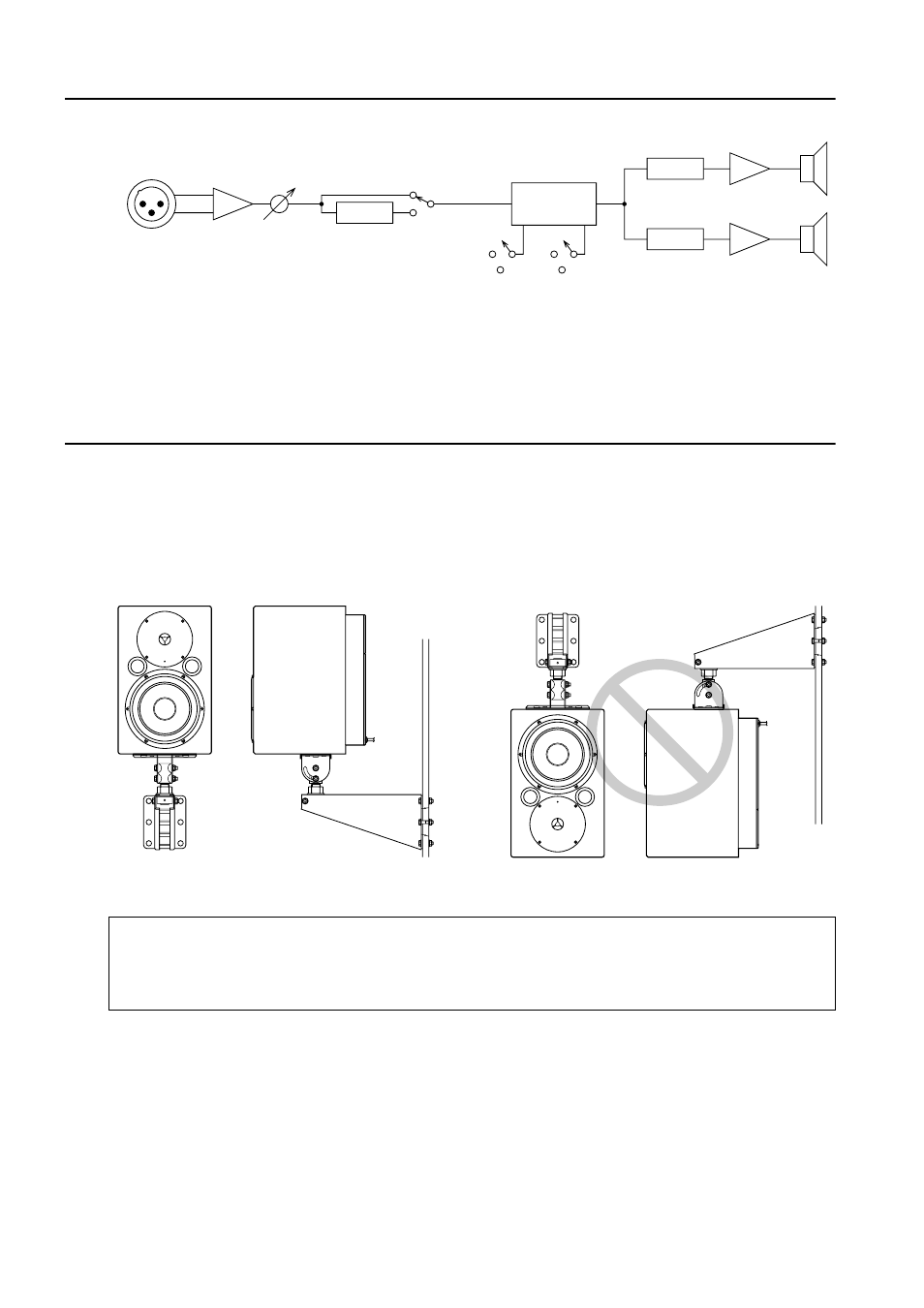

Diagrama en bloques
Montaje del MSP10/10M en la pared
Podrá instalar el MSP10/10M en la pared empleando la ménsula opcional BWS251-300 Yamaha. Para más
información sobre la forma de instalarlo, consulte el manual de instrucciones que se sirve con la ménsula. En
cuanto al ángulo y posición de instalación, consulte la ilustración de abajo.
La pared deberá tener suficiente resistencia para soportar el altavoz y ser equivalente a una tabla de madera
prensada con un espesor de 18 mm. Emplee las herramientas apropiadas para la instalación.
• Recomendaciones para nuevas construcciones.
• Solicite las instrucciones a un instalador especializado.
• Algunas partes de instalación pueden deteriorarse debido a la fricción o a la corrosión con el paso del
tiempo. Para mayor seguridad, compruebe el estado de estas partes con regularidad.
LPF
HPF
TRIM
HIGH
LOW
–1
0
+1
–2
–1
0
EQ
HPF
LOW CUT
SENSITIVITY
INPUT
