S P E C I F I C A T I O N S D ’ I N S T A L L A T I O N

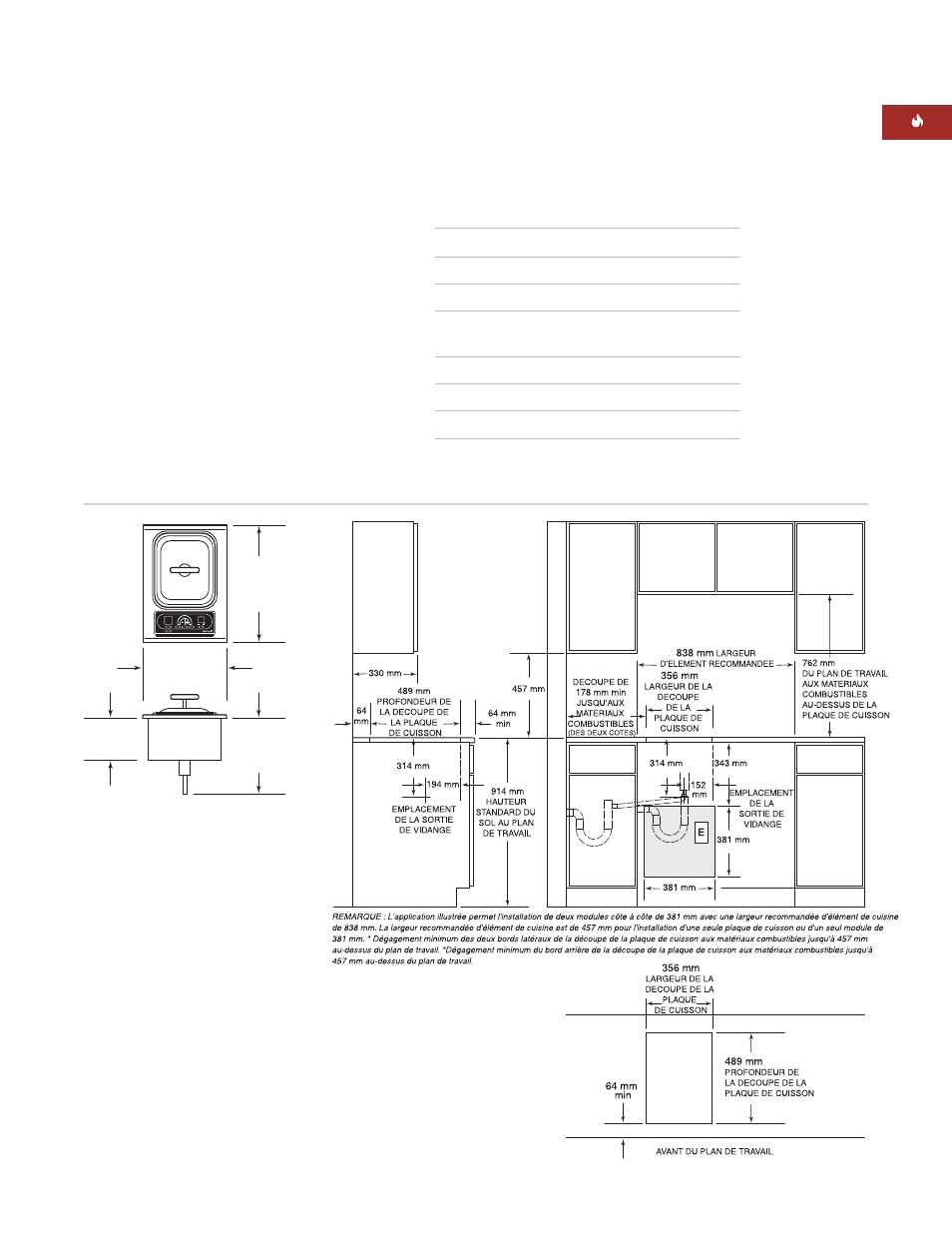

Les illustrations ci-après indiquent les dimensions
hors-tout, les dimensions finies des découpes et
l’emplacement de l’alimentation électrique du cuit
vapeur Wolf.
Le cuit vapeur est conçu pour s’adapter à un
élément de cuisine inférieur de profondeur
standard de 610 mm dans un plan de travail
de 635 mm de profondeur. Avant d’effectuer la
découpe dans le plan de travail, assurez-vous que
le module ne touchera pas les côtés de
l’élément inférieur se trouvant au-dessous.
381 mm
LARGEUR
HORS TOUT
533 mm
PROFONDEUR
HORS TOUT
343 mm
JUSQU’A LA
SORTIE DE
VIDANGE
191 mm
D I M E N S I O N S D U M O D E L E
I C B I S 1 5 / S
Largeur hors tout 381 mm
Hauteur hors tout 343 mm
Profondeur hors tout 533 mm
Profondeur minimum
de l’élément de cuisine
578 mm
Dégagement minimum en hauteur 343 mm
Largeur de la découpe 356 mm
Profondeur de la découpe 489 mm
Les dimensions de l’appareil peuvent varier de
± 3 mm.
I N S T R U C T I O N S D ’ I N S T A L L A T I O N
Dimensions hors-tout
Spécifications d’installation
Dimensions de la découpe
dans le plan de travail
