SPECIFIC ATIONS
D ’ I N S T A L L AT I O N

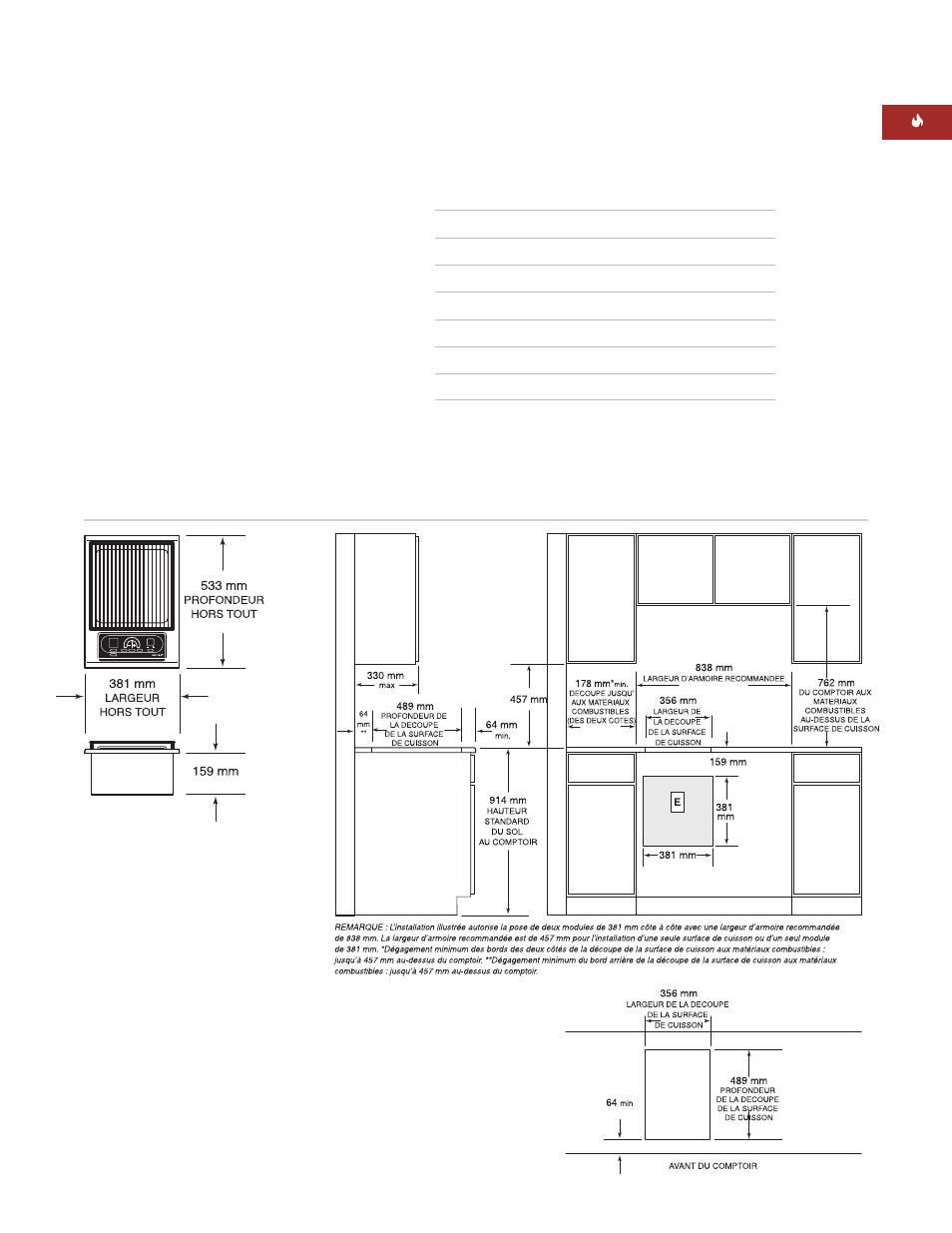

Les illustrations ci-après indiquent les dimen-
sions hors-tout, les dimensions finies des
découpes et l’emplacement de l’alimentation
électrique du gril électrique Wolf.
Le gril est conçu pour s’adapter à un élément
de cuisine inférieure de profondeur standard de
610 mm dans un plan de travail de 635 mm de
profondeur. Avant d’effectuer la découpe dans
le plan de travail, assurez-vous que le module
ne touchera pas les côtés de l’armoire
inférieure au-dessous.
Une boîte de raccordement mise à la terre doit
être placée à une distance maximum de 1,2 m
du côté arrière droit du module. Repérez l’ali-
mentation électrique dans la partie grisée de
l’illustration ci-après.
D I M E N S I O N S D U M O D E L E I C B I G 1 5 / S
Largeur hors tout 381 mm
Hauteur hors tout 159 mm
Profondeur hors tout 533 mm
Profondeur d’armoire minimum 578 mm
Dégagement minimum en hauteur 159 mm
Largeur de la découpe 356 mm
Profondeur de la découpe 489 mm
Les dimensions de l’unité peuvent varier de 3 mm.
INSTRUCTIONS
D ’ I N S T A L L AT I O N
Dimensions hors-tout
Spécifications d’installation
Dimensions de la découpe
dans le plan de travail
