Chave do Filtro By Pass (Derivação)
3.
Quando regular para a posição ‘Off’, o controlo da frequência de crossover (transição) (secção 4) será
activado e poderá ser afinado de 45Hz a 150Hz, usando o indicador do controlo da frequência de crossover.
Quando estiver regulado para a posição ‘Off’, pode ser utilizado com o amplificador que não tiver um
subwoofer dedicado ou uma saída LFE - como é o caso de um amplificador estereofónico de 2 canais.
Se o amplificador ou o processador AV tiver um LFE dedicado ou uma saída do subwoofer, a Chave do
Filtro de By Pass deve estar regulada na posição ‘On’. O filtro de passagem baixa então será regulado pelo
filtro interno do amplificador AV. Isto será afinado de acordo com o guia do utilizador do amplificador ou do
processador AV. A tabela abaixo pode ser usada para afinar a frequência.
Frequência
4.
Este recurso controla o limite da frequência superior do VW-8. A tabela abaixo é para ajudar seleccionar
a frequência correcta onde o crossover (transição) dependerá dos altifalantes principais.
Luz LED
5.
A luz LED indica se a unidade está no modo de espera ou no modo operacional. A unidade iluminar-se-á
em vermelho quando estiver no modo de espera e em verde quando estiver no modo operacional. O
emblema do logótipo da frente do móvel também iluminará em vermelho e verde dependendo do estado
operacional.
Volume
6.
Este controlo permite regular o nível de volume do subwoofer ou a sonoridade para que o utilizador possa
obter um som totalmente controlado e equilibrado.
Conexão de Entrada ao Fono RCA
7.
Este é o único método de conexão da entrada de sinal para o VW-8. Quando usar o sistema de amplificador
estereofónico, a conexão pode ser fornecida por um par de cabos de sinal de alta qualidade a partir da
secção pre-out (pré-saída) de um amplificador. Se um processador AV digital ou um receptor/ amplificador
for utilizado, pode-se conectar um cabo simples da ‘sub out’ (saída do subwoofer) ou da conexão LFE
do amplificador com a conexão de entrada RCA no VW-8 indicado com ‘R’. Nesse caso, a entrada RCA
marcada com ‘L’ permanecerá sem ser utilizada.
Observação: O comprimento dos cabos não deve exceder de 10 metros para evitar interferências de outros
aparelhos eléctricos.
Informação de Atenção!
8.
Consultar as informações de Atenção na página 75.
Interruptor
9.
A chave do interruptor deve estar na posição ‘Off’ quando o VW-8 não for utilizado por um período longo.
A chave deve estar na posição ‘On’ para fazer funcionar o subwoofer.
ATENÇÃO: Devido à chave do interruptor estar localizada no painel de trás, o aparelho deve ficar localizado
num sítio aberto sem obstrução de acesso ao interruptor.
Conexão com a Potência IEC/ Localização do Fusível
10.
O VW-8 é fornecido com uma ficha de dois pinos para conexão com a tomada eléctrica. Utilizar SOMENTE
o cabo IEC apropriado fornecido com o produto. O fusível externo já vem instalado. Se este fusível estourar
durante a operação, um fusível sobresselente é fornecido dentro do porta-fusível para a substituição. Se
desejar trocar o fusível, pode-se fazer isso, removendo o cabo IEC e, cuidadosamente, retirar o fusível
original do fixador que se encontra em baixo da ficha de entrada IEC (10a). Se o fusível estourar novamente,
aconselha-se solicitar ajuda de um técnico especializado. NÃO tentar reinstalar um outro fusível, pois poderia
resultar em sérios danos à unidade do amplificador.
Selector de Voltagem
11.
A voltagem é regulada na fábrica conforme a especificação de voltagem do seu país. Não tentar regular
esta parte do aparelho pois poderia causar danos permanentes ao produto ou riscos de incêndio. Há um
revestimento de plástico transparente sobre o selector para prevenir regulação acidental.
Title: VECTOR VW-8 AMP PANEL ARTWORK
Date: 4TH JULY 2008
Notes:
1. ARTWORK SCREEN PRINTED ON.
2. COLOUR : WHITE
CAUTION:
POWER PHASE BY PASS
LEVEL CROSSOVER
ON
AUTO
OFF
ON
OFF
0
180
115V
230V
L
R
115V / 60Hz, FUSE T2 AL / 250V
230V / 50Hz, FUSE T1 AL / 250V
180WATTS
OFF ON
MIN MAX 45Hz 150Hz
LINE IN
Desempacotamento
Os pés do produto já vêm fixos e portanto prontos para a utilização. O cabo eléctrico encontra-se separado na
embalagem e deve ser removido antes de desempacotar o produto.
Para remover o produto da sua embalagem de papelão, colocar algum material de protecção no assoalho
e depois de remover todos os outros itens soltos (cabos eléctricos) da parte superior da embalagem e com
cuidado, inverter a caixa de papelão. Pode-se observar também as indicações na embalagem. Aos poucos,
puxar a embalagem para cima para expor o subwoofer que estará com a sua base para cima. Remover as fitas
de fixação do saco de plástico e expor a base/ móvel. Os pés foram afixados durante a fabricação do produto,
e assim permitindo uma instalação rápida e entretenimento com o seu novo aparelho.

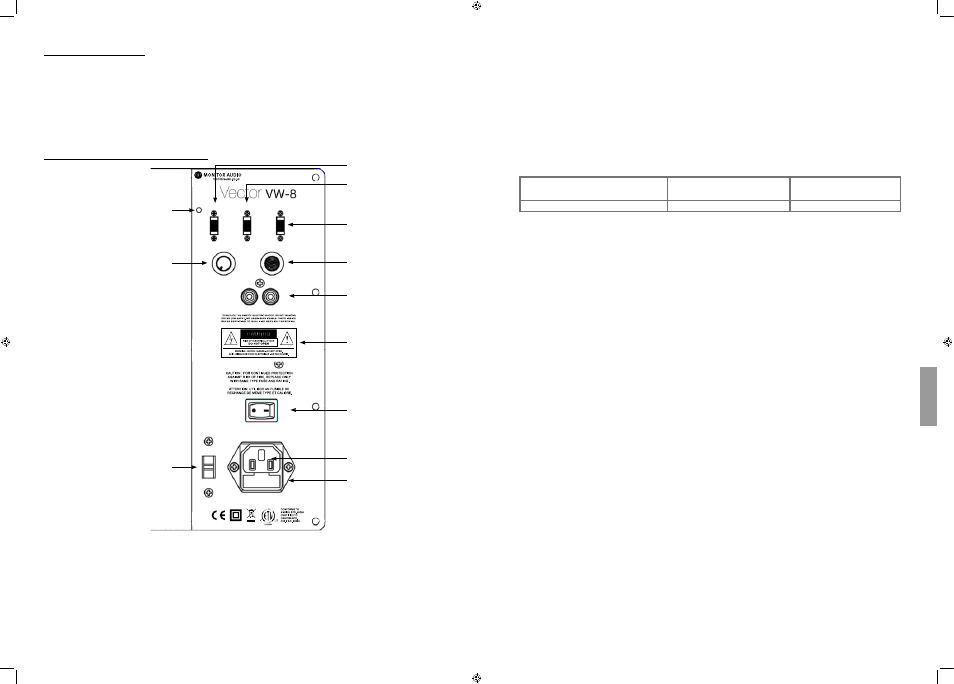

Painel e Controlos do Amp VW-8
Chave de Modo Potência com a facilidade On-Auto-Off
1.
A Chave de Modo Potência tem três posições: ‘On’–‘Auto’–‘Off’. Com a chave na posição ‘On’, o
subwoofer estará permanentemente ligado sob quaisquer condições. Na posição ‘Auto’ o subwoofer ligará
automaticamente ao receber um sinal e permanecerá ligado até não receber mais sinal por cerca de 10-15
minutos. O VW-8 então mudará para o modo de espera até receber novamente um sinal. Quando a chave
estiver na posição ‘Off’ o subwoofer estará desligado e não funcionará.
Fase
2.
O controlo da fase é utilizado para sincronizar a saída entre o VW-8 e os altifalantes principal/ satélite. Para
a maioria das aplicações a fase deve estar regulada para 0 graus.
Tipo do Altifalante Principal
Produto da Monitor Audio
Afinação do Controlo de
Crossover (transição)
Unidade pequena/ altifalante de estante
V10/V20
60-100Hz
11
10a
10
8
7
6
5
4
3
2
1
9
