9
Français
Installation
Contenu de la boîte
- 24-Port 10/100 Mbps Switch - Guide d'installation rapide - Cordon d'alimentation

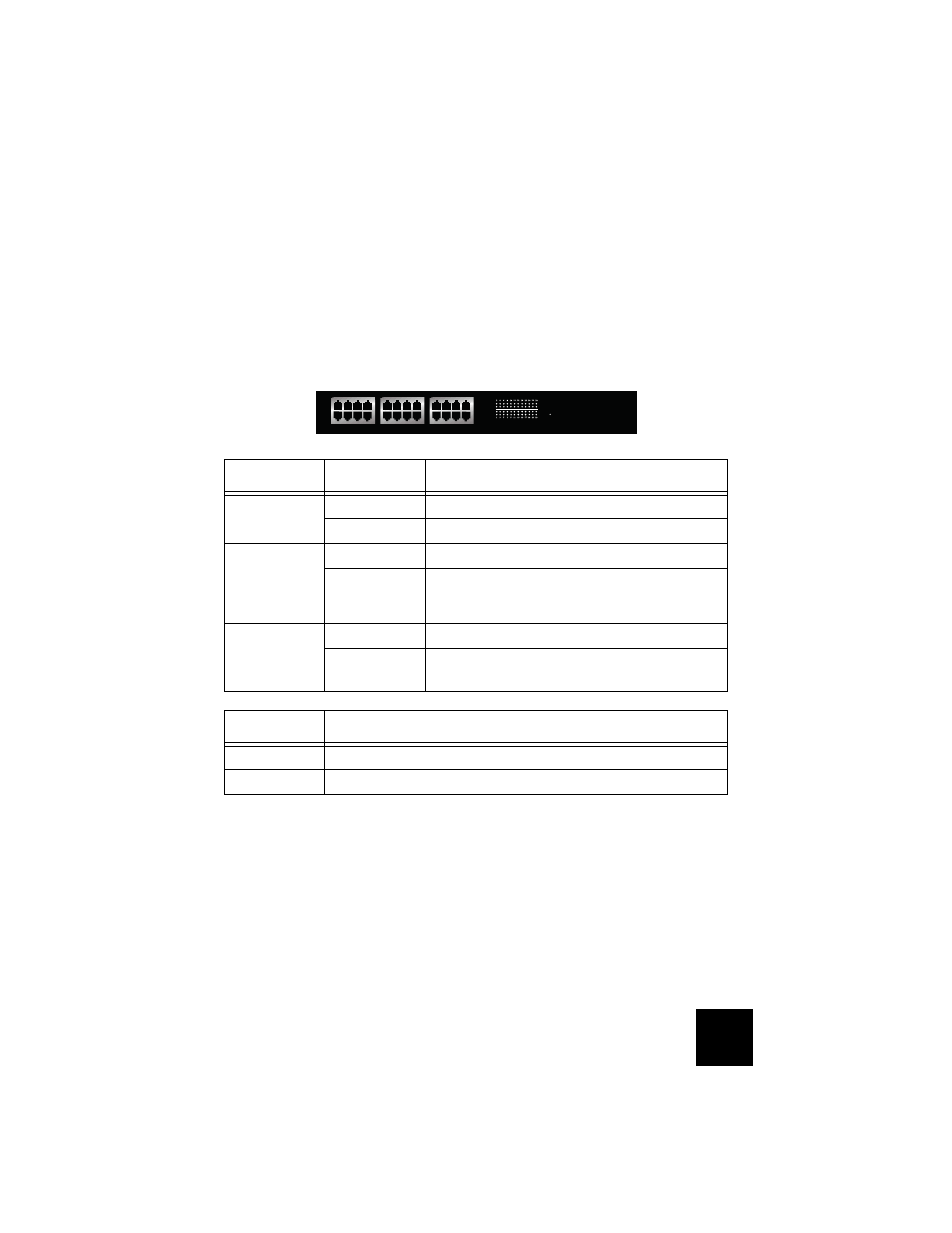

Caractéristiques matérielles
Le commutateur comporte les voyants de statut et les ports suivants :
Voyants Couleur - Action Fonction
Power (Alimentation) Vert continu Sous tension
Eteint Hors tension
Speed (Vitesse -
de 1 à 24)
(Chaque voyant
correspond à un port
LAN situé à l'avant.)
Vert continu Connexion LAN 100 Mbits/s
Eteint Connexion LAN 10 Mbits/s
Link/Act (de 1 à 24)
(Chaque voyant
correspond à un port
LAN situé à l'avant.)
Vert continu Connexion LAN 10/100 Mbits/s
Vert clignotant Envoi et réception de données au port LAN correspondant
Ports Fonction
Ports LAN 1 à 24 Utilisé pour connecter des périphériques Ethernet au 24-Port 10/100 Mbps Switch
100-240VAC Destiné au cordon d'alimentation du 24-Port 10/100 Mbps Switch
1
2
3
4
13
14
15 17 5
6
7
8 18
19
20
21 9
10
11
12 22
23
24 USRobotics
24 Port 10/100 Ethernet Switch
Link/Act
Speed
Speed
Link/Act
Power
