Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.

Para obtener excelentes recetas y sugerencias, visite recipes.uniflame.com

página

3

1

15

13

12

23

22

26

33

34

28

20

30

24

25

27

29

19

31

32

11

10

21

2

35

17

18

14

9

4

5

3

8

36

18

37

39

40

41

43

42

39

40

7

16

6

38

El no abrir la tapa cuando se están encendiendo los quemadores de la

parrilla, o el no esperar cinco minutos para permitir que el gas salga de la

parrilla cuando el gas no se ha encendido, puede provocar una llamarada

explosiva.

Nunca opere la parrilla antes de haber instalado las placas de distribución

de calor.

Use siempre un termómetro para carne para asegurar que la comida ha

quedado cocida a la temperatura apropiada.

Por favor, use guantes de protección cuando esté armando este producto.

No trate de forzar las piezas juntas pues esto puede ocasionar lesiones o

dañar el producto.

Nunca cubra la totalidad del área de cocción con papel de aluminio.

El no seguir exactamente las instrucciones dadas arriba puede producir

daños a la propiedad, lesiones serias y hasta fatales.

J

Pila AA

1 pz

Herramientas necesarias para el armado (incluidas)

Destornillador en cruz (Phillips) no.2

1 pz

Llave inglesa M10-M6

2 pzs

Lista de piezas

1

Rejilla de calentamiento

55-10-116

2

Manija

55-10-115

3

Registro de temperatura

55-10-117

4

Repisa izquierda

55-11-275

5

Tapa*

55-11-276

6

Bisagra superior (2)*

55-09-147

7

Bisagra inferior (2)*

55-09-117

8

Rejilla del quemador lateral

55-10-047

9

Quemador lateral

55-10-125

10

Conjunto de la repisa
derecha

55-11-277

11

Parrilla de cocción
izquierda

55-10-119

12

Parrilla de cocción derecha

55-10-120

13

Carcasa de la parrilla*

55-11-278

14

Quemador izquierdo*

55-09-118

15

Quemador derecho*

55-09-119

16

Soporte de la perilla de
control (2)*

55-10-121

17

Botón del encendedor*

55-07-322

18

Perilla de control (3)

55-10-126

19

Regulador y manguera*

55-08-128

20

Soporte de la perilla de
control del quemador
lateral

55-10-128

21

Porta utensilios

55-11-279

22

Placa de distribución de
calor

55-07-319

23

Soporte del recogedor
de grasa

55-07-316

24

Recogedor de grasa

55-07-315

25

Soporte trasero superior
del marco del carro

55-11-280

26

Soporte superior derecho
del marco del carro

55-11-281

27

Soporte superior izquierdo
del marco del carro

55-11-282

28

Soporte inferior trasero
del marco del carro

55-11-283

29

Vara de encendido*

55-10-056

30

Vara de soporte A del
marco del carro

55-10-137

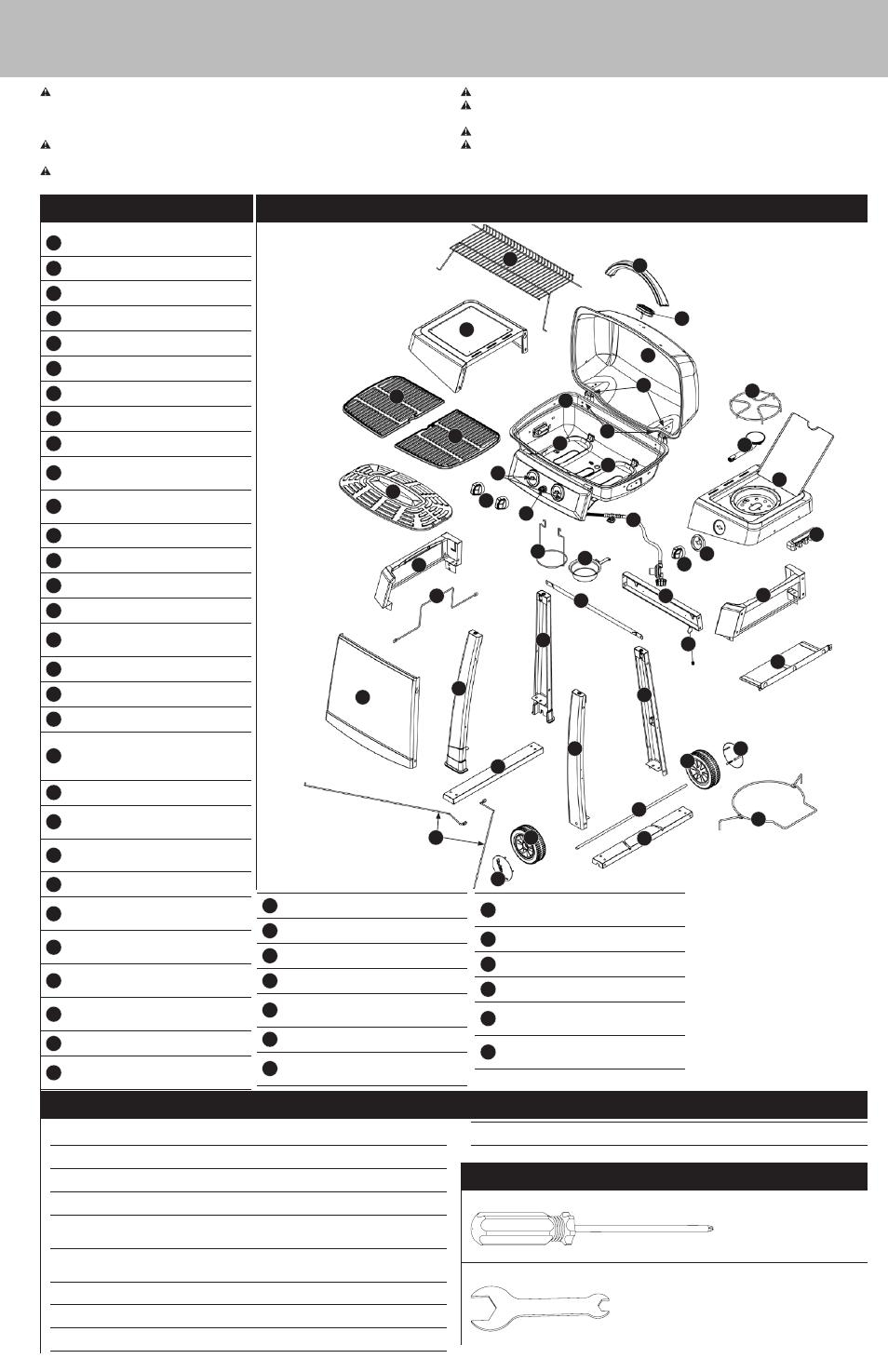

Diagrama de explosión

Elementos de ferretería

A

Tornillo

Phillips de cabeza abombada, niquelado, M4x10

4 pzs

B

Tornillo

Phillips de cabeza abombada, niquelado, M6x16

34 pzs

C

Perno

Niquelado, de cabeza hexagonal, M6x16

20 pzs

D

Tuerca

Niquelada, M10

2 pzs

E

Tuerca de
mariposa

Niquelada, M5

2 pzs

F

Tuerca de
mariposa

Niquelada, M6

4 pzs

G

Arandela

Niquelada, ø6,4

6 pzs

H

Arandela de cierre

Niquelada, ø6,4

6 pzs

I

Espaciador

ø10 x ø17,5 x 10

2 pzs

31

Pata trasera izquierda

55-10-135

32

Pata delantera izquierda

55-10-136

33

Pata trasera derecha

55-10-140

34

Pata delantera derecha

55-10-141

35

Protector contra el calor
para el tanque de propano

55-10-133

36

Panel frontal

55-11-284

37

Soporte inferior izquierdo
del marco del carro

55-11-185

38

Vara de soporte B del
marco del carro (2)

55-10-144

39

Tapacubo (2)

55-07-320

40

Rueda (2)

55-07-363

41

Eje

55-10-145

42

Soporte inferior derecho
del marco del carro

55-10-143

43

Alambre de retención del
tanque

55-10-142

* Viene ensamblado
