Si necesita ayuda llame al 1.800.762.1142. No vuelva al lugar de compra.
Para obtener excelentes recetas y sugerencias, visite recipes.uniflame.com
página
3
Herramientas necesarias para el armado (incluidas)
Destornillador Phillips nº 2 1 pz
Llave inglesa M10 - M6 2 pzs
Elementos de ferretería
A
Tornillo Phillips de cabeza abombada, galvanizado, M4x10 2 pzs
B
Tornillo Phillips de cabeza abombada, galvanizado, M6x16 30 pzs
C
Perno
Niquelado, de cabeza hexa gonal, M6x16
20 pzs
D
Tuerca Galvanizada, M10 2 pzs
E
Tuerca de
mariposa
Galvanizada, M6
4 pzs
F
Arandela Galvanizada, ø6,4 6 pzs
G
Arandela de cierre Galvanizada, ø6,4 6 pzs
H
Espaciador de
caucho
ø10,5 x ø17,5 x 6 2 pzs
I
Pila AA 1 pz
3
12
24
2
22
20
33
31
26
29
Lista de piezas
1 Manija de la tapa 55-09-132
2 Rejilla de calentamiento 55-09-149
3 Registro de temperatura
55-07-358
4 Carcasa de la parrilla* 55-09-125
5 Parrilla de cocción 55-07-310
6 Bisagra superior (2)* 55-09-147
7 Placa de calentamiento
55-07-319
8 Bisagra inferior (2)* 55-09-117
9 Repisa izquierda 55-09-130
10
Quemador principal
izquierdo*
55-09-118
11
Quemador principal
derecho*
55-09-119
12 Repisa derecha 55-09-141
13
Rejilla del quemador
lateral
55-09-145
14 Quemador lateral
55-09-143
15
Panel frontal de la repisa
izquierda
55-09-131
16
Soporte de la perilla
del quemador principal
izquierdo*
55-09-134
17
Soporte de la perilla
del quemador principal
derecho*
55-09-135
18
Soporte de la perilla del
quemador lateral
55-09-144
19 Perilla de control (3) 55-09-122
20 Regulador y manguera* 55-01-084
21 Conexión QCC
55-13-827
22
Panel frontal de la repisa
derecha
55-09-142
23
Soporte de la taza para
la grasa
55-07-316
24 Taza para la grasa 55-07-315
25
Apo yo superior del
marco del carro (2)
55-09-148
26
Apo yo trasero del marco
del carro
55-09-137
27 Vara de encendido* 55-07-331
28
Placa de protección
resistente al calor para el
tanque de propano
55-08-410
29
Vara de soporte “A” del
marco del carro
55-09-120

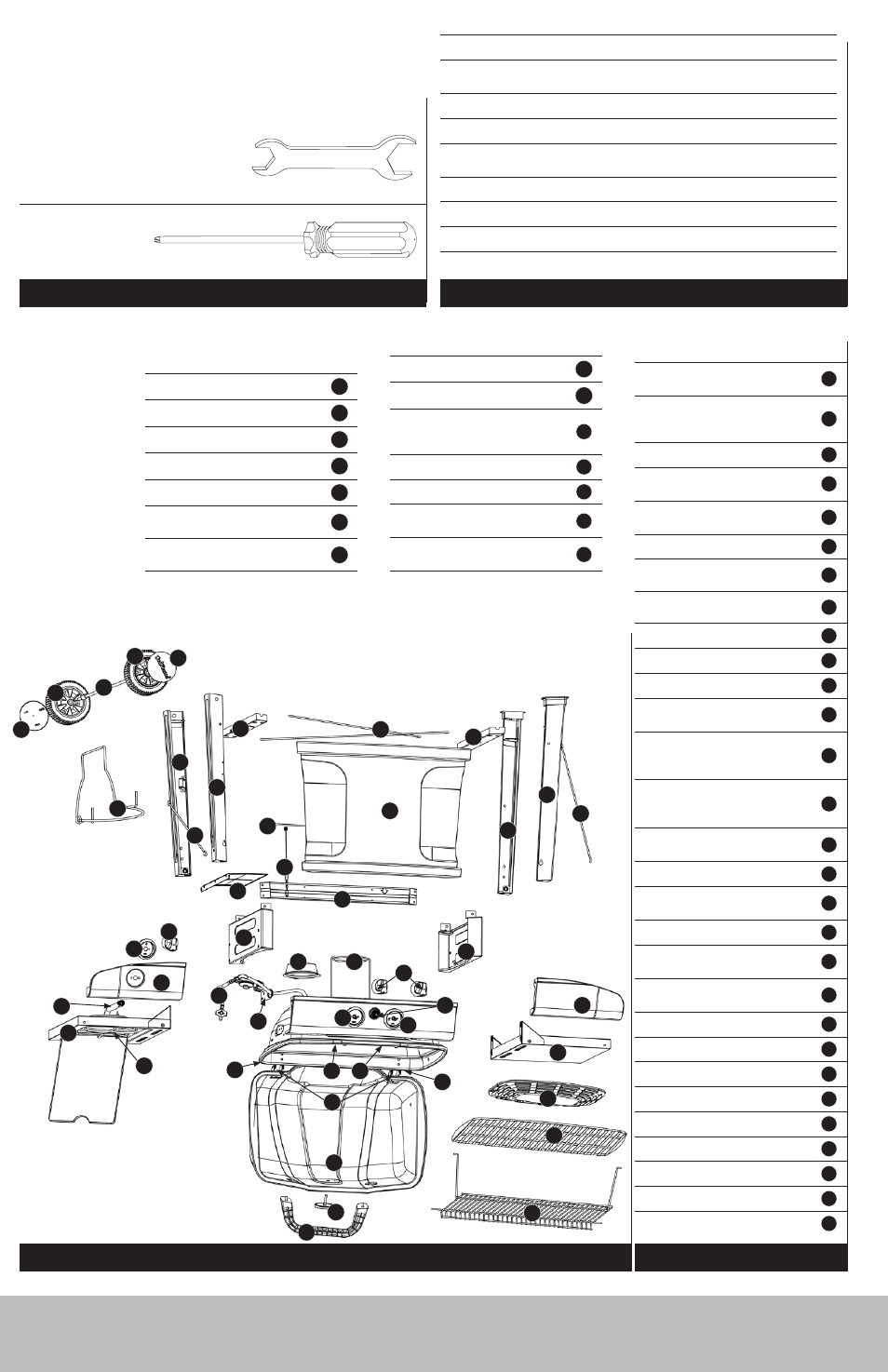

Diagrama de explosión
27
23
4
1
7
15
28
25
5
32
35
30
9
34
30
Vara de soporte “B” del
marco del carro
55-09-121
31
Vara de soporte “C” del
marco del carro (3)
55-07-313
32 Pata trasera izquierda 55-09-129
33 Pata trasera derecha 55-09-140
34
Alambre de retención del
tanque de gas propano
líquido
55-09-133
35 Pata delantera izquierda
55-09-127
36 Pata delantera derecha 55-09-138
37
Apo yo inferior izquierdo
del marco
55-09-128
38
Apo yo inferior derecho
del marco
55-09-139
39 Panel frontal 55-09-124
40 Tapacubo (2) 55-07-320
41 Rueda (2) 55-07-363
42 Eje 55-07-301
43 Botón de encendido* 55-07-322
* VIene ensamblado
36
40
37
38
39
18
19
41
42
40 41
8
43 14
19
6
8
21
10
13
25
17
16
11
31
