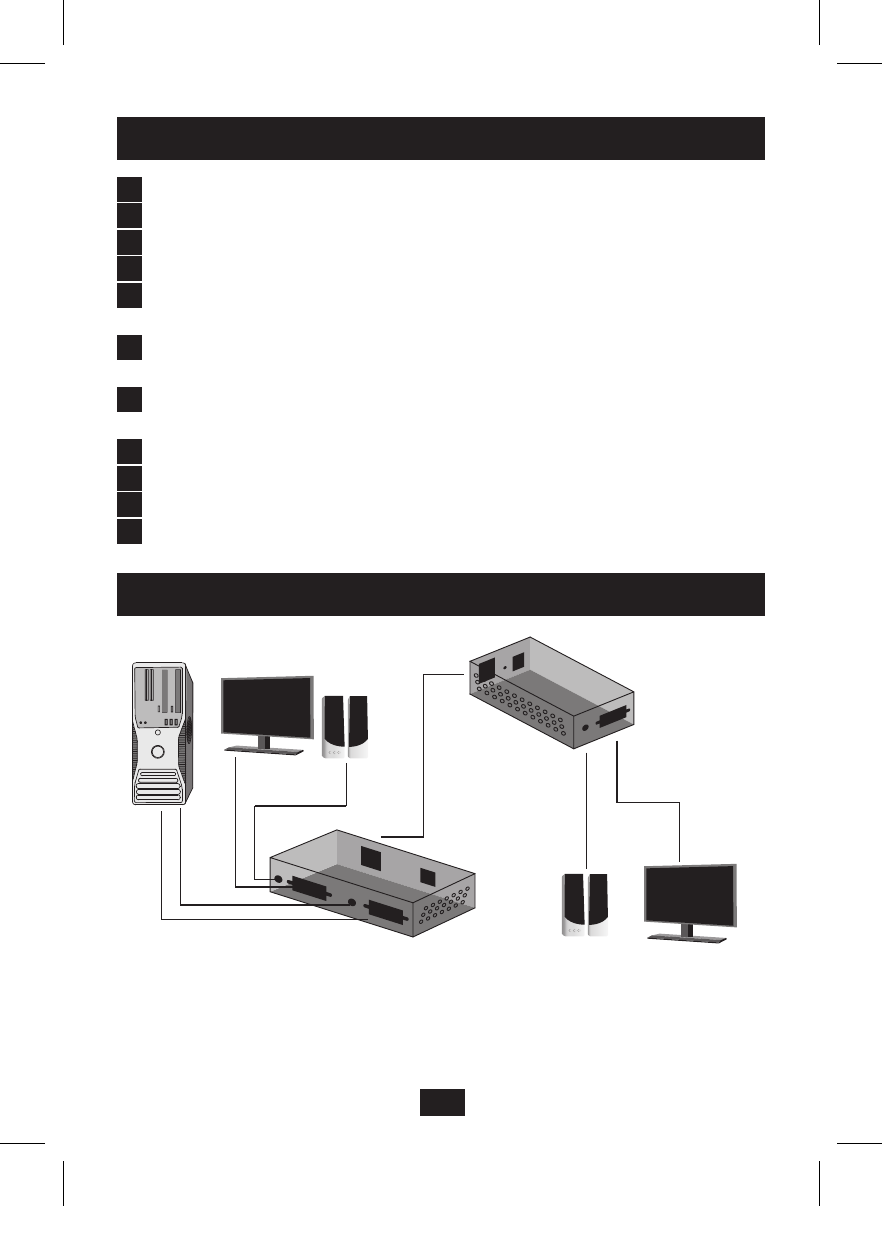

Descripción de la función
1 Puerto de salida de audio local
2 Puerto de salida de video local: Conector hembra HD15
3 Puerto de entrada de audio de fuente
4 Puerto de entrada de video de fuente: Conector hembra HD15
5 LED de alimentación de la unidad local: El LED se ilumina cuando la
unidad está recibiendo alimentación
6 Enchufe de alimentación de la unidad local: Clavija de alimentación
para alimentación de 5V 2.0A CD
7 Acoplamiento: Enchufe modular RJ-45 que se conecta a la unidad local
y la unidad remota
8 Puerto de salida de audio remoto
9 Puerto de salida de video remoto: Conector hembra HD15
10 Ajuste de ecualización: Longitud de la ecualización de ajuste
11 Ajuste de ganancia: Brillo de ajuste
Instalación
Nota: Antes de tirar los cables a través de techos o paredes, debe realizar pruebas para
cerciorarse de que la instalación completa funciona adecuadamente.
Unidad local
Unidad remota
