9 s
ección
7 — s
erviciO
Cuidado de las cuchillas de la cortadora de césped
¡ADVERTENCIA!: Antes de realizar cualquier tarea
de mantenimiento, coloque el interruptor de la
potencia de arranque (PTO) en la posición “OFF”
(apagado), enganche la palanca del freno de
mano, gire la llave de encendido a la posición
“OFF” (apagado) y retire la llave del interruptor.
Cuando realice el mantenimiento de la plataforma
de la cortadora de césped, tenga cuidado para no
cortarse con las cuchillas filosas.
Las cuchillas de corte deben estar siempre afiladas. Afile los
bordes de corte de las cuchillas de forma pareja de modo que
las cuchillas queden balanceadas y se mantenga el mismo
ángulo de filo.
Si el borde de corte de una cuchilla ya se ha afilado muchas
veces, o si hay alguna separación en el metal, se recomienda
instalar cuchillas nuevas. El distribuidor autorizado le puede
proveer cuchillas nuevas.
Las cuchillas se pueden extraer de la siguiente manera.
Extraiga la plataforma de la parte inferior del tractor, (con-
sulte la sección Extracción de la plataforma en la página
26); luego voltee con delicadeza la plataforma para dejar
al descubierto su parte inferior.
Use una llave de 15/16 pulgadas para sostener la tuerca
hexagonal en la parte superior del conjunto del husillo
cuando afloje la tuerca hexagonal que fija la cuchilla. Se
puede colocar un bloque de madera entre el alojamiento
de la plataforma y el borde de corte de la cuchilla para
ayudar a aflojar la tuerca hexagonal que fija la cuchilla.
Vea la Figura 7-7.

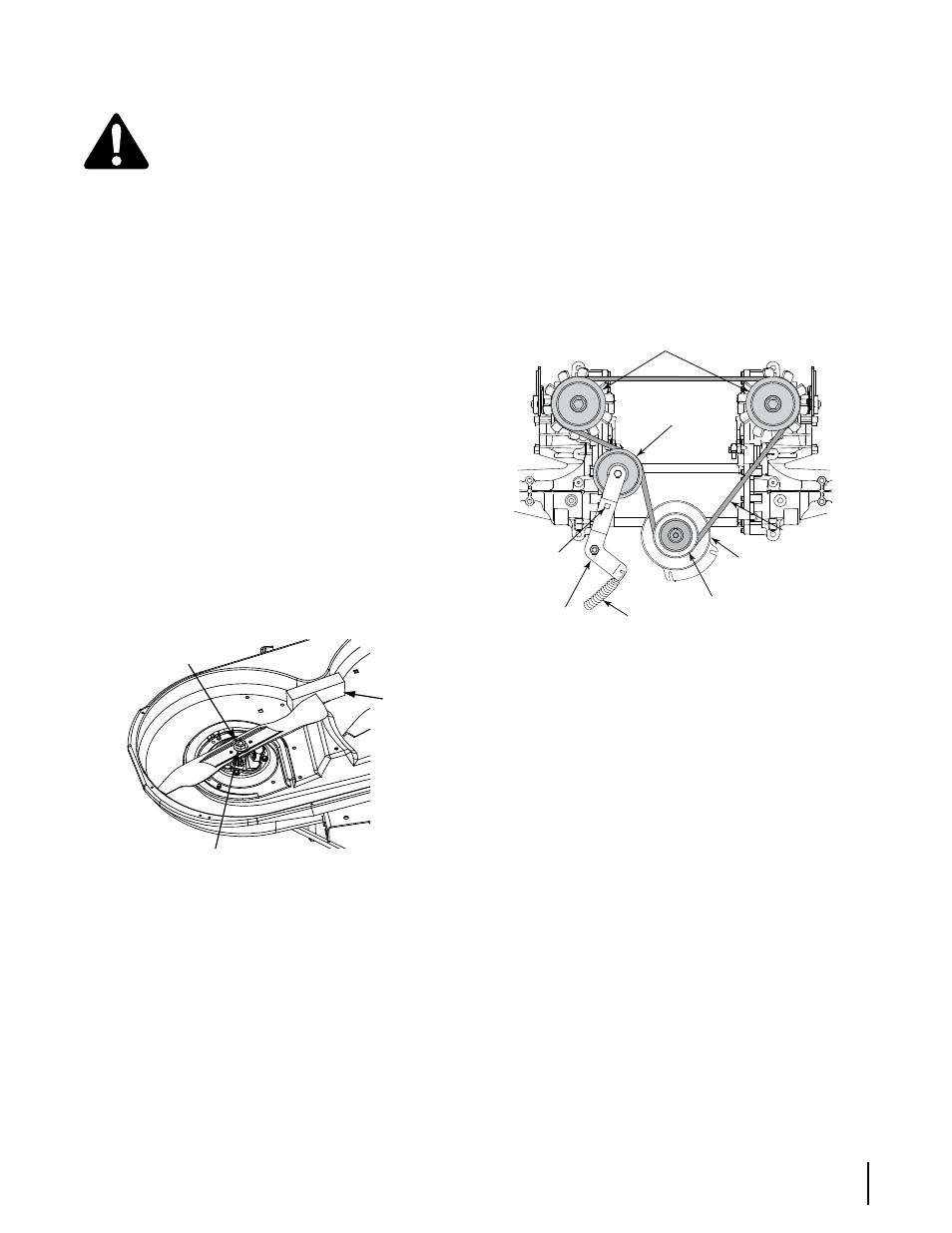

Figura 7-7
Cuando reinstale las cuchillas, asegúrese de que se
instalen de modo que las aletas de ventilación se orienten
hacia arriba hacia la parte superior de la plataforma.
Ajuste las tuercas de las cuchillas a 70-90 pies libras.
Reinstale la plataforma (consulte Instalación de la plata-
forma en la página 27).
•
•
•
•
•
Correa de transmisión
Si la correa de transmisión se desgasta y hace que las
transmisiones patinen es necesario reemplazarla. Para
cambiar la correa de transmisión proceda de la siguiente
manera:
Retire la correa de transmisión de la plataforma del
embrague de la potencia de arranque (PTO), en la base
del motor, siguiendo las instrucciones de Retiro de la
plataforma.
Desde abajo de la parte trasera del tractor, inserte una
llave de apriete de trinquete de 3/8 de pulgada en el orifi-
cio cuadrado del soporte de polea loca de la transmisión.
Vea la Figura 7-8.
Figura 7-8
Haciendo palanca con la llave de trinquete, gire el soporte
de polea loca y la polea loca separándolos del lado poste-
rior de la correa en ‘V’; luego saque la correa levantándola
por encima de la polea del motor y de la polea loca.
Con la correa suelta, saque la correa levantándola por
encima de las dos poleas de transmisión. Retire la correa
del motor y de las poleas locas.
Enganche la nueva correa y pásela por encima de las dos
poleas de transmisión.
Dirija la correa por encima del soporte de polea loca y
de vuelta a la polea de transmisión del motor. Levante
la correa por encima de la polea loca de la potencia de
arranque (PTO) y por encima de la polea de transmisión
del motor.
Haciendo palanca con la llave de trinquete, gire el soporte
de polea loca y la polea loca contra la tensión del resorte;
luego calce la correa en la polea de transmisión del motor
y en la polea loca.
Suelte el soporte de polea loca de modo que la polea loca
se ajuste contra la parte posterior de la correa y tensione
la correa de transmisión.
Vuelva a instalar la correa de transmisión de la plataforma.
•
•
•
•
•
•
•
•
•
Tuerca de
Use llave de 15/16”
Bloque
de madera
para retirar la tuerca
seguridad hexagonal
Polea de
Correa de
Polea de la potencia
Polea del
Resorte de Ménsula
Orificio
Polea
ménsula int.
motor
de arranque (PTO)
la transmisión
intermedia
cuadrado
transmisión
loca
