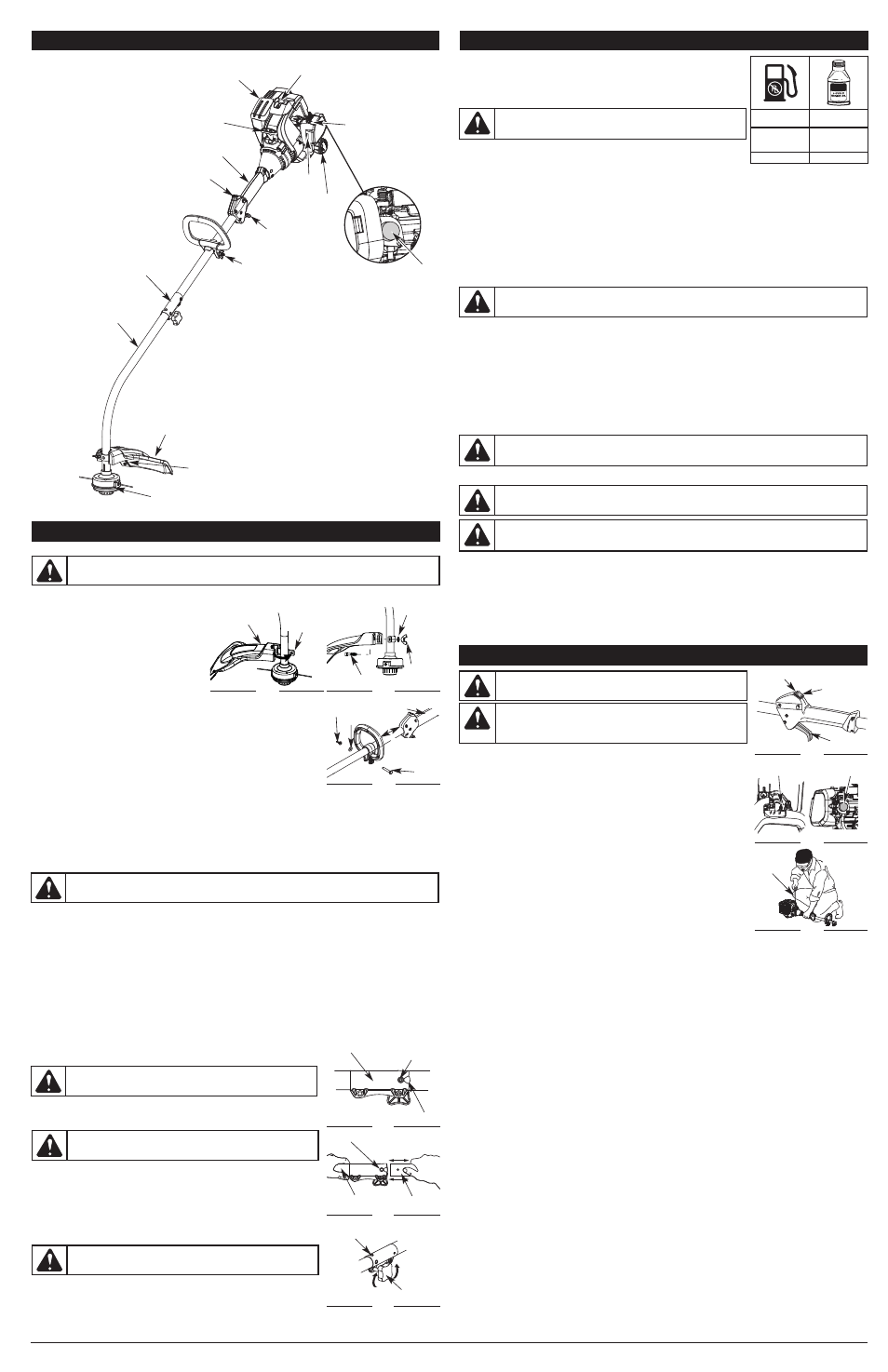

CONOZCA SU UNIDAD
APLICACIONES
Como recortadora;
•
Corte de césped y hierbas delgadas
• Recorte de bordes
• Recorte decorativo alrededor de árboles,
cercos, etc.
Gatillo del
regulador
Manija en D
Manjo
del eje
Cubierta del
filtro de aire
Bujía de encendido
Bastidor del eje
Mango de la
cuerda de
arranque
Cuchilla de
corte de línea
Silenciador
Control de encendido
y apagado
Accesorio de corte
Protección accesoria de corte
Tapa del
combustible
Palanca del
obturador
Bombilla del
cebador
INSTALACION DEL PROTECTOR ACCESORIO DE CORTE
Siga las siguientes instrucciones si el protector accesorio de corte no está instalado en su unidad.
1. Coloque el protector del accesorio de corte en
el bastidor del eje. Cerciórese de que el soporte
de montaje de la guardera se deslice en la
ranura situada en el borde del protector de
corte. Gire el protector en sentido antihorario
hasta que quede en su lugar (Fig. 1). Los
orificios en el soporte de montaje de la
guardera y el protector del accesorio de corte
se alinearán.
2. Desde el interior del protector del accesorio de
corte, empuje el perno cuadrado a través del
orificio hasta que el extremo con roscas sobresalga a través del soporte de
montaje de la guardera.
3. Ponga la arandela en el perno, y después atornille la tuerca de mariposa y
apriétela. La Figura 2 muestra el proceso de instalación desde un ángulo por
debajo de la unidad.
INSTALACIÓN Y AJUSTE DE LA MANIJA EN D
1. Empuje la manija D hacia abajo sobre el bastidor del eje (Fig. 4). El agujero del
perno hexagonal en la manija debe quedar en el lado izquierdo.
2. Inserte el perno de la manija en el agujero hexagonal en la manija y empújela.
Coloque la arandela en el perno, luego enrosque la tuerca de mariposa en el
perno. No la apriete hasta que haya ajustado la manija.
3. Gire la manija en D para colocar el mango sobre la parte superior del bastidor del eje. Colóquela a una distancia
mínima de 6 pulgadas (15.24 cm) del extremo del mango del eje.
4. Mientras sostiene la unidad en la posición de funcionamiento (Fig. 10), coloque la manija en D en el lugar que le
brinde el mejor agarre.
5. Apriete la tuerca de mariposa hasta que la manija en D quede firme.
OPERACION DEL SISTEMA EZ-LINK™
El sistema EZ-Link™ le permite el uso de estos accesorios optativos.
Recortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720*
Recortador de setos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*
Cortamalezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*
Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Recortador de bordes de césped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720
Sierra de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720*
Recortador de eje recto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
*NO use este accesorio con un producto eléctrico.
Remoción del accesorio de corte u otros accesorios
1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).
2. Opima y sostenga el botón de desconexión (Fig. 4).
3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de
corte o accesorio en línea recta fuera del acoplador EZ-Link™ (Fig. 5)
Instalación del accesorio de corte u otros accesorios
NOTA: Para facilitar la instalación o remoción de los accesorios, coloque la unidad
sobre el suelo o sobre un banco de trabajo.
1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).
2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el
acoplador EZ-Link™ (Fig. 4).
NOTA: La alineación del botón de desconexión con el hueco de guía facilitará la
instalación (Fig. 4 ).
3. Gire la perilla en sentido horario para ajustarla (Fig. 6).
Para recortar bordes mientras usa el accesorio de corte de cabeza de línea con
modelos EZ-Link™, trabe el botón de desconexión en el orificio lateral de 90° (Fig. 6).
INSTRUCCIONES DE ENSAMBLE
ADVERTENCIA: No opere nunca la recortadora sin el protector accesorio de corte colocado en su
lugar para evitar graves lesiones personales.
Protector
accesorio
de corte
Soporte de
montaje de
la guardera
Fig. 1 Fig. 2
Fig. 3
Perno
Min 6 in.
(15.32 mm)
Arandela
Tuerca de
mariposa
Tuerca de
mariposa
Arandela
Perno
Mango
del eje
ADVERTENCIA: Antes de comenzar a usar este accesorio, lea y comprenda el manual que viene
con el accesorio. Siga toda la información de seguridad contenida en el mismo.
ADVERTENCIA: Para evitar graves lesiones personales, apague
la unidad antes de sacar o instalar accesorios.
PRECAUCION: Los accesorios deben ser usados en el orificio
primario solamente. El usar el orificio incorrecto puede conducir a
lesiones personales o daño de la unidad.
Hueco de guía
Fig. 4
Botón de
desconexión
EZ-Link™ Acoplador
Bastidor del
eje superior
Fig. 5
Bastidor del
eje inferior
Orificio primario
EZ-Link™
8
INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE
El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento
de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las
instrucciones en detalle para mezclar correctamente el aceite y el combustible.
Definición de los combustibles de mezcla
Los combustibles actuales con frecuencia son una mezcla de gasolina y
oxigenantes como por ejemplo etanol, metanol o MTBE (éter). El combustible
mezclado con alcohol absorbe agua. Una cantidad tan pequeña como el 1% de
agua en el combustible puede causar la separación del combustible y el aceite.
Forma ácidos cuando está almacenado. Cuando use combustible mezclado con alcohol, use combustible nuevo (de
menos de 30 días).
Uso de combustibles de mezcla
Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones recomendadas.
• Use siempre una mezcla fresca de combustible según lo indica su manual del operador.
• Use el aditivo especial de combustible STA-BIL® o uno similar
• Agite siempre la mezcla de combustible antes de cargarlo en la unidad.
• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad.
Uso de aditivos en el combustible
La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que ayudará a inhibir la
corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite de 2 ciclos con esta
unidad. Si es inevitable, use un buen aceite de 2 ciclos elaborado para motores enfriados por aire junto con un aditivo
para el combustible como por ejemplo el estabilizador de gasolina STA-BIL® o similar. Agregue 23 mL (0,8 onzas) de
aditivo de combustible por galón de combustible de acuerdo con las instrucciones del envase. NUNCA agregue
aditivos directamente en el tanque de combustible de la unidad.
Mezcle bien la proporción correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de combustible
por separado. Use una proporción de 40:1 de combustible y aceite. No los mezcle directamente en el tanque de
combustible de la unidad. Consulte las proporciones específicas de mezcla de gasolina y aceite en la tabla siguiente.
NOTA: 3,8 litros (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos
es una proporción de 40:1 de combustible y aceite.
NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales, estatales y locales.
CARGA DE COMBUSTIBLE EN LA UNIDAD
1. Saque la tapa de la gasolina.
2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina y llene el tanque.
NOTA: No llene el tanque demasiado.
3. Limpie toda la gasolina que pueda haberse derramado
4. Vuelva a instalar la tapa de la gasolina.
5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.
NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales, estatales y locales.
INFORMATIONS SUR L'HUILE ET LE CARBURANT
PRECAUCIÓN: Para que el motor funcione correctamente y con la mayor fiabilidad, preste mucha
atención a las instrucciones de mezcla de aceite y combustible del envase de aceite de 2 ciclos. El uso
de combustible mezclado en forma incorrecta puede dañar seriamente el motor.
ADVERTENCIA: La gasolina es muy inflamable. Los gases pueden explotar si se encienden.
Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume
mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.
PROPORCION DE LA MEZCLA = 40 : 1
GASOLINA SIN
PLOMO
ACEITE DE 2
CICLOS
3,8 LITROS
(1 GALON de
EE.UU.)
95 mL
(3,2 ONZAS
FLUIDAS)
1 LITRO 25 mL
ADVERTENCIA: Se ha demostrado que el combustible que
contiene más del 10% de etanol probablemente ocasionará daños al
motor y anulará la garantía.
Perilla
Fig. 6
Orificio lateral
90˚
PRECAUCION: Trabe el botón de desconexión en el orificio
primario y ajuste bien la perilla antes de operar esta unidad.
ADVERTENCIA: Saque la tapa del combustible lentamente para evitar lesionarse con el rociado del
combustible. No opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.
ADVERTENCIA: Cargue el combustible en un área exterior limpia y bien ventilada. Limpie de
inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el
combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.
AUCUN OUTIL NECESSAIRE
INSTRUCCIONES DE ARRANQUE Y APAGADO
ADVERTENCIA: Use esta unidad sólo en un área exterior bien
ventilada. Los gases de escape de monóxido de carbono pueden ser
letales en un área cerrada.
ADVERTENCIA: Evite los arranques accidentales. Colóquese en
posición de inicio cuando tire de la cuerda de arranque (Fig. 6). El
operador y la unidad deben estar en una posición estable al arrancar
la unidad para evitar graves lesiones personales.
INSTRUCTIONS DE DÉMARRAGE
1. Mezcle la gasolina con el aceite. Vea las Instrucciones para Mezclar el Aceite y el
Combustible.
2. Llene el tanque de combustible con la mezcla de combustible/aceite. Consulte
Cómo llenar la unidad de combustible.
NOTA: No hay necesidad de encender la unidad. El Control de Encendido y Apagado
está en la posición Encendido (I), en todo momento (Fig. 7).
3. Oprima y suelte completamente la pera del cebador 10 veces, lentamente. Se
deberá ver un poco de combustible en el cebador (Fig. 8). Si no puede ver el
combustible en el cebador, oprímalo y suéltelo tantas veces como sea necesario
hasta que vea combustible en el mismo.
4. Coloque la palanca del obturador en Posición 1 (Fig. 8).
5. Agáchese en posición de arranque (Fig. 9). Oprima la traba del regulador hacia adentro y
apriete la palanca de control del regulador. Hale el cordón de arranque 5 veces.
6. Coloque la palanca del obturador en Posición 2 (Fig. 8).
7. Mientras que exprime el control de válvula reguladora, tire de la cuerda del
arrancador enérgicamente 3 a 5 veces de encender el motor.
8. Mantenga oprimido el regulador y deje que el motor se caliente durante 30 a 60
segundos.
9. Mientras oprime el control del regulador, coloque la palanca del obturador en la
Posición 3 (Fig. 8) y continúe calentando el motor durante 60 segundos más. Se puede usar la unidad durante este
tiempo.
NOTA: La unidad se ha calentado debidamente cuando el motor acelera sin titubear.
SI... El motor titubea, regrese la palanca del obturador a la Posición 2 (Fig. 8) y siga calentándolo.
SI... El motor no arranca, regrese al paso 3.
SI... El motor no arranca después de 2 intentos, coloque la palanca del obturador en la Posición 3 y oprima el control
del regulador. Tire de la cuerda de arranque 3 a 8 veces en un movimiento controlado. El motor debe arrancar. Si
no lo hace, repita el procedimiento.
SI SE CALIENTA... El motor ya está caliente, regrese al paso 6.
INSTRUCCIONES DE APAGADO
1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.
2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O) hasta que el
motor se detenga por completo (Fig. 7).
Apagado (O)
Encendido (I)
Control del
regulador
Fig. 7
Cuerda de
arranque
La Posición
que empieza
Fig. 9
Fig. 8
Bombilla del
cebador Palanca azul
