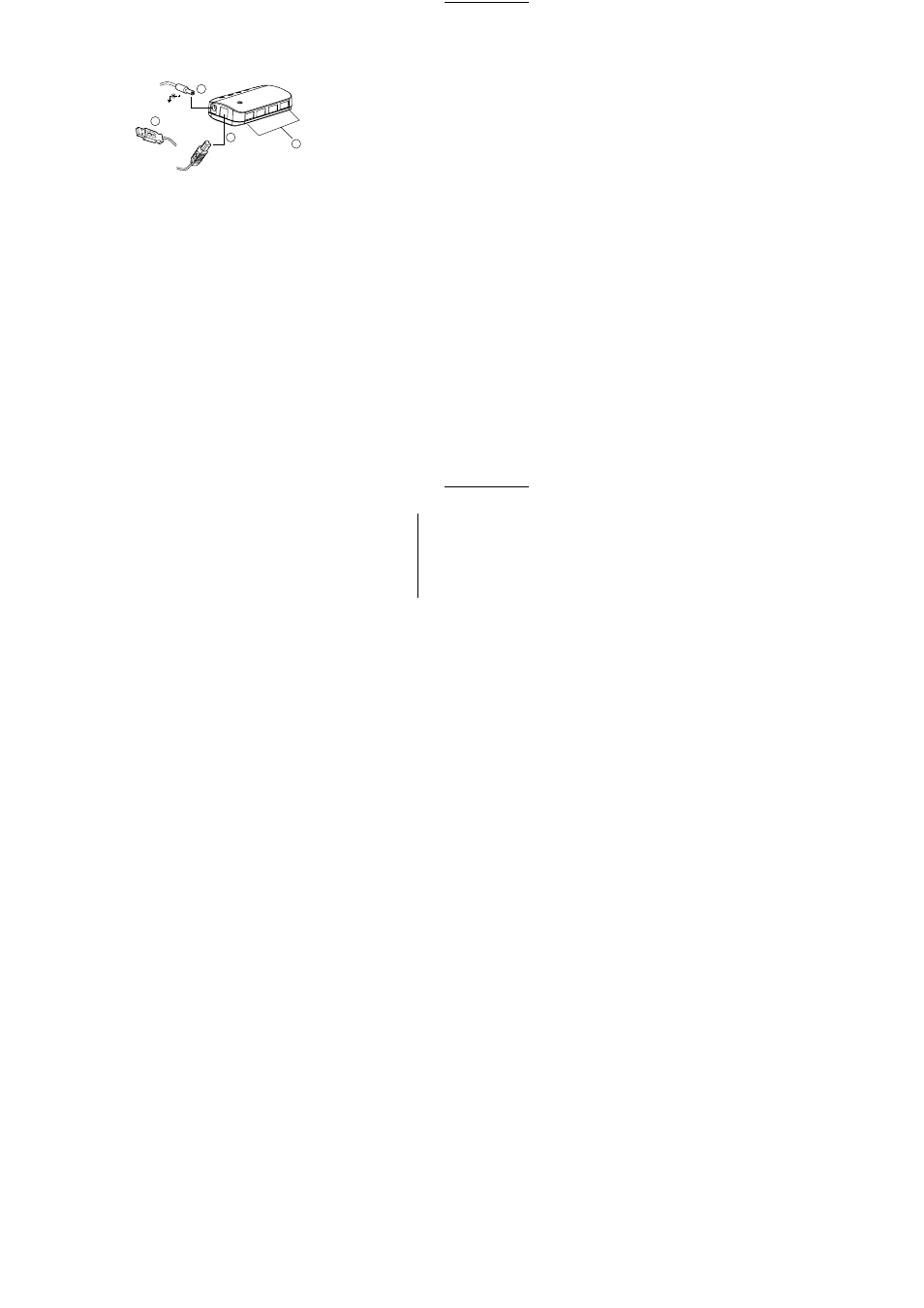

Installation
1. Branchez l’adaptateur secteur sur le jack du panneau latéral
du concentrateur (en option).
2. Branchez le connecteur de type B sur le port en amont (port
racine) du concentrateur.
3. Branchez le connecteur de type A sur l’hôte (PC).
4. Connectez tous les périphériques USB à l’hôte du
concentrateur (2).Branchez le connecteur de type B sur le port
en amont (port racine) du concentrateur (1).
Sélection du mode d’alimentation
Il existe deux modes d’alimentation: le mode d’auto-alimentation
et le mode d’alimentation par bus. Pour le mode
d’auto-alimentation, le concentrateur fournit aux ports en aval un
courant de +5 V c.c., 500 mA (max) par port. En mode
d’alimentation par bus, le concentrateur alimente seulement les
quatre ports en aval (Port1 à Port4) en courant de +5 V c.c., 500
mA au total.
B Connector
A Connector
DC 5V 2.1A
1
4
2
3
