XPLORER 871 4

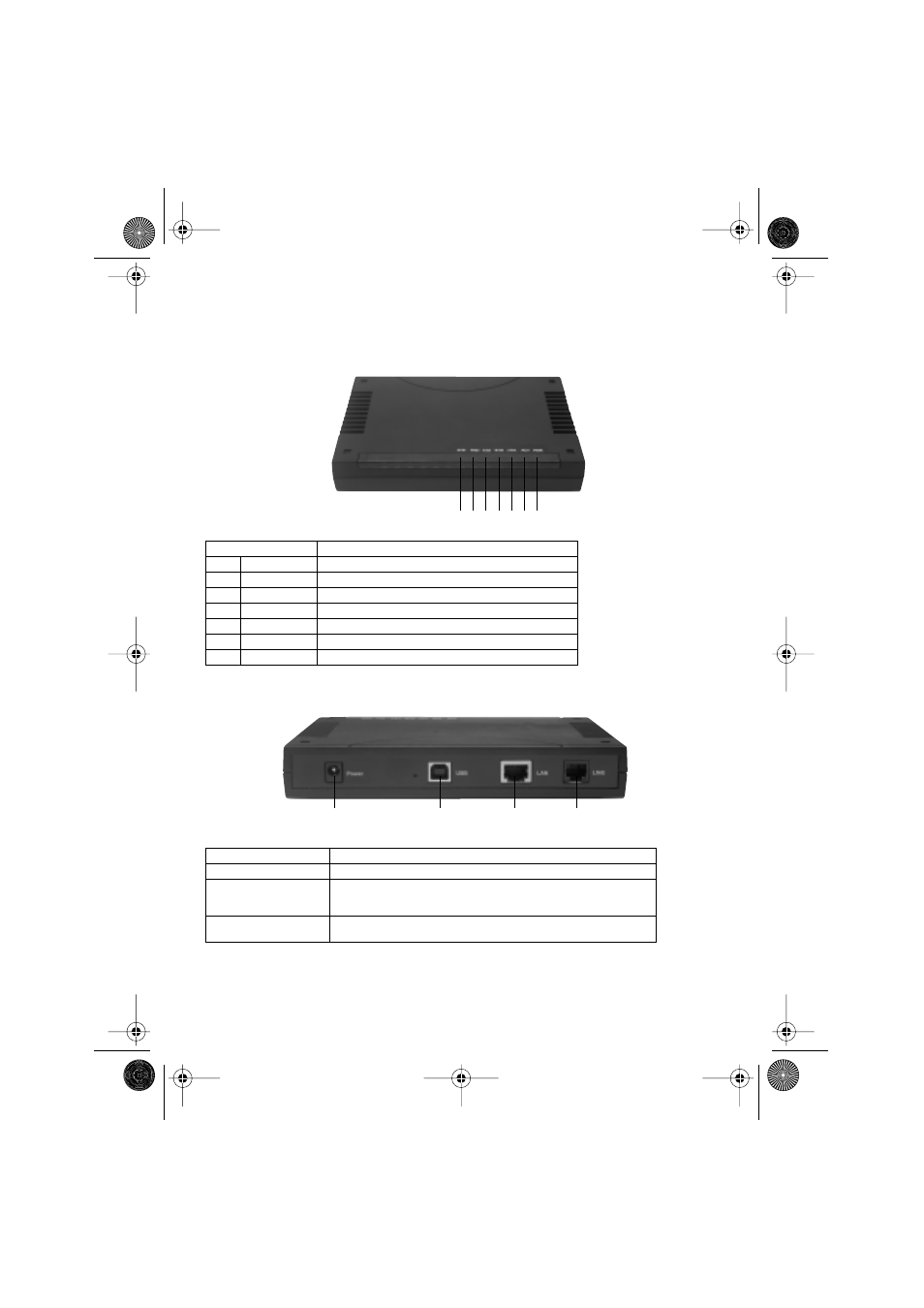

2. ADSL-MODEMETS FUNKTION
2.1 DE ÖVERSTA LED-LAMPORNA
2.2 BE BAKRE PORTARNA
LED Betyder
1 SYS Blinkar när routern fungerar riktigt.
2 ADSL RXD Blinkar när den tar emot data.
3 ADSL TXD Blinkar vid överföring av data.
4 ADSL SYN Lyser grönt när ADSL :ns fysiska skikt är anslutet.
5 LAN LNK Lyser grönt när LAN länken är uppe.
6 LAN ACT Blinkar när aktivitet förekommer på LAN-porten.
7 PWR Lyser grönt när nätströmsadaptern är ansluten.
Nätström (jack) Anslut den medföljande nätströmsadaptern till detta jack.
USB (USB-sladd) Anslut den medföljande USB-sladden till denna port när du ansluter till PC :n.
LAN (RJ-45-sladd) Anslut den medföljande övergångssladden till denna port när du ansluter till
ett NIC (nätverkskort) i PC :n. Anslut en UTP Ethernet-sladd till denna port när
du ansluter till ett LAN, t ex ett nätverk på jobbet eller hemma.
LINJE (RJ-11-sladd) Anslut den medföljande RJ-11-sladden till denna port när du ansluter till
ADSL.
1 2 3 4 5 6 7
Nätström USB LAN LINE
