F9
POUR FAIRE LES CONNECTIONS
CONNEXION D'UN APPAREIL VIDÉO D’ENTRÉE
Veuillez suivre les étapes ci - dessous pour afficher les paroles du CDG sur le moniteur de la
Singing Machine à partir d'une autre source vidéo:
(4) Placez le bouton SELECTION DE FONCTION sur AUX et bouton ALLUMER/
ETEINDRE du MONITEUR en position ALLUMER.
(5) Réglez les contrôles de LUMINOSITE, CONTRASTE et BALAYAGE VERTICAL situés à
l'arrière de la Singing Machine pour obtenir une image de meilleure qualité.
Connectez le appareil à votre TV ou à votre appareil stéréo en utilisant les connecteurs Blanc et
Rouge du cordon de raccordement fourni. Branchez l'extrémité blanche du cordon de
raccordement à la prise jack d'entrée blanche du appareil. Branchez l'extrémité rouge du
cordon de raccordement à la prise jack d'entrée rouge du appareil. Connectez maintenant
l'autre extrémité de la fiche blanche (voie de gauche) et rouge (voie de droite) du câble aux
prises jacks ENTREE AUDIO OU ENTREE AUX de votre TV ou appareil stéréo.

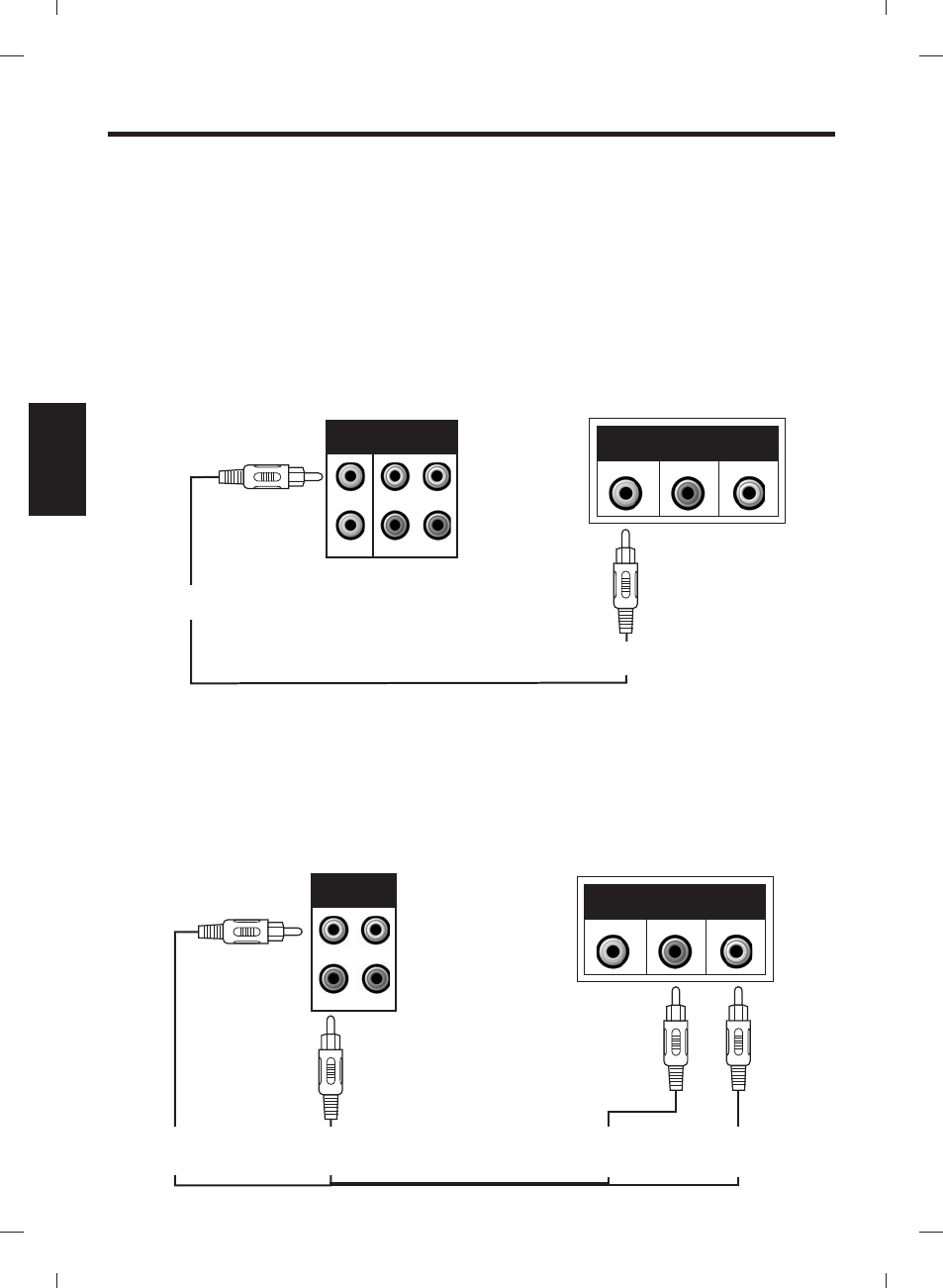

CONNEXION AUDIO
(1) Localisez les fils de connexion multicolores.
(2) Connectez le câble vidéo (jaune) à l'ENTREE Vidéo à l'arrière de la Singing Machine.
(3) Connectez l'autre extrémité au câble vidéo (jaune) à la Sortie Vidéo d'une autre source
vidéo, telle que MAGNETOSCOPE.
VIDEO
OUT
AUDIO
OUT
R L
VUE ARRIÈRE DE
LA SINGING MACHINE
R
L
OUT IN
AUX VIDEO
IN
OUT
VUE ARRIÈRE DE
MAGNETOSCOPE
ENTRÉE VIDÉO
(Prise Jack Jaune)
SORTIE VIDÉO
(Prise Jack Jaune)
VIDEO
INPUT
AUDIO
INPUT
R L
VUE ARRIÈRE DE
LA SINGING MACHINE
R
L
OUT IN
AUX
VUE ARRIÈRE DE TV
SORTIE AUX
Droite
(Jacks Rouge)
SORTIE AUX
Gauche
(Jacks Blanc)
ENTRÉE AUDIO
Gauche
(Jack Blanc)
ENTRÉE AUDIO
Droite
(Jack Rouge)
FRANÇAIS
